Resumen
WiFi LoRa 32 es una placa de desarrollo de IoT clásica diseñada y producida por Heltec Automation. Desde su lanzamiento en 2017, ha sido amada por desarrolladores y fabricantes. La versión V3 recién lanzada tiene la misma secuencia de pines que la versión V2 y conserva Wi-Fi, BLE, LoRa, pantalla OLED y otras funciones.
Es la mejor opción para ciudades inteligentes, granjas, hogares, control industrial, seguridad del hogar, lectura de medidores inalámbricos y desarrolladores de IoT.
Características principales
- Microprocesador: ESP32-S3FN8 (procesador de doble núcleo Xtensa® LX7 de 32 bits, estructura de rack pipeline de cinco etapas, frecuencia de hasta 240 MHz).
- Chip de nodo LoRa SX1262.
- Interfaz USB tipo C con regulador de voltaje completo, protección ESD, protección contra cortocircuitos, blindaje de RF y otras medidas de protección.
- Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, conmutación automática de energía de USB / batería).
- La pantalla OLED de matriz de puntos 128*64 de 0,96 pulgadas incorporada se puede utilizar para mostrar información de depuración, nivel de batería y otra información.
- WiFi integrado, LoRa, tres conexiones de red Bluetooth, Wi-Fi integrado, antena de resorte de metal de 2,4 GHz dedicada a Bluetooth, interfaz IPEX (U.FL) reservada para uso de LoRa.
- Chip de puerto USB a serie CP2102 integrado, conveniente para descargar programas y depurar información de impresión.
- Apoyar el entorno de desarrollo Arduino.
- Con buen diseño de circuito RF y diseño de bajo consumo.
Detalles Técnicos
| Parámetros | Descripción |
|---|---|
| Chip maestro | ESP32-S3FN8 (procesador de doble núcleo Xtensa® 32 bits lx7) |
| Chip de nodo LoRa | SX1262 |
| USB a chip serial | CP2102 |
| Frecuencia | 470~510 MHz, 863~928 MHz |
| Potencia máxima de transmisión | 21 ± 1 dBm |
| Sensibilidad máxima de recepción | -134dBm a SF12 ancho de banda = 125 KHz |
| Wifi | 802.11 b/g/n, hasta 150 Mbps |
| Bluetooth | Bluetooth 5 (LE) |
| Recurso de hardware | 7*ADC1 + 2*ADC2; 7*Táctil; 3*UART; 2*I2C; 2*SPI; etc. |
| Memoria | ROM de 384 KB; SRAM de 512 KB; SRAM RTC de 16 KB; Flash SiP de 8 MB |
| Interfaz | USB tipo C; interfaz de batería de litio de 2 x 1,25; LoRa ANT (IPEX1.0); conector de 2 x 18 x 2,54 pines |
| Batería | Fuente de alimentación y carga de batería de litio de 3,7 V |
| Temperatura de funcionamiento | -20 ~ 70 ℃ |
| Dimensiones | 50,2 x 25,5 x 10,2 mm |
Descripción

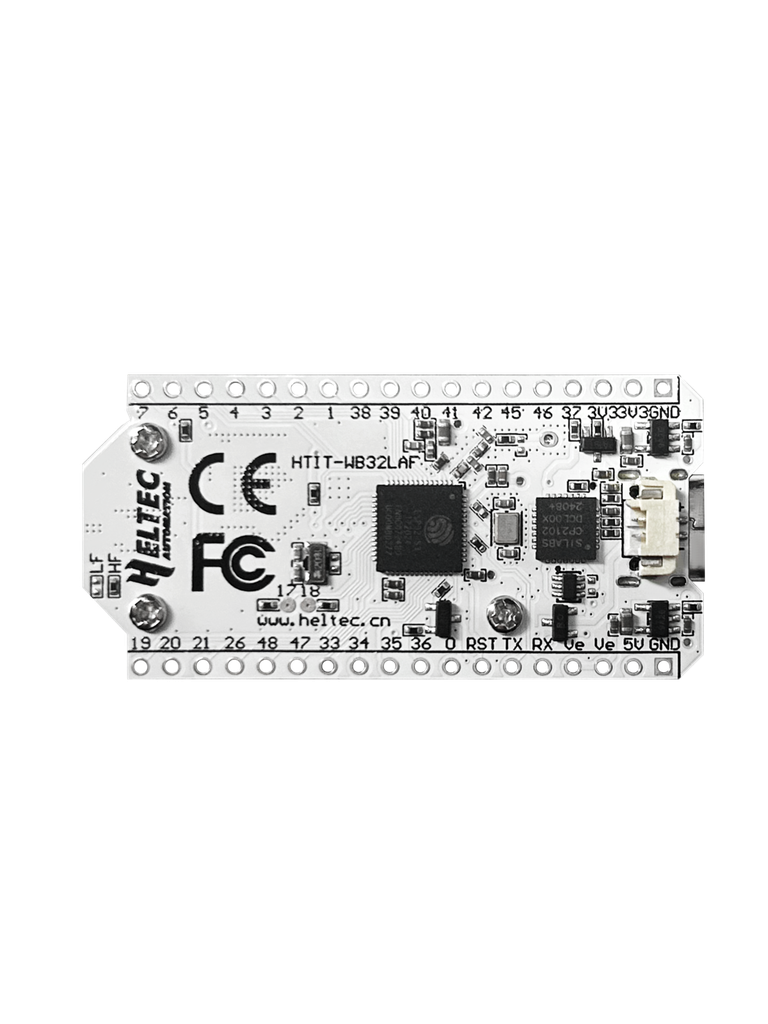

Mapa de pines
Destacar

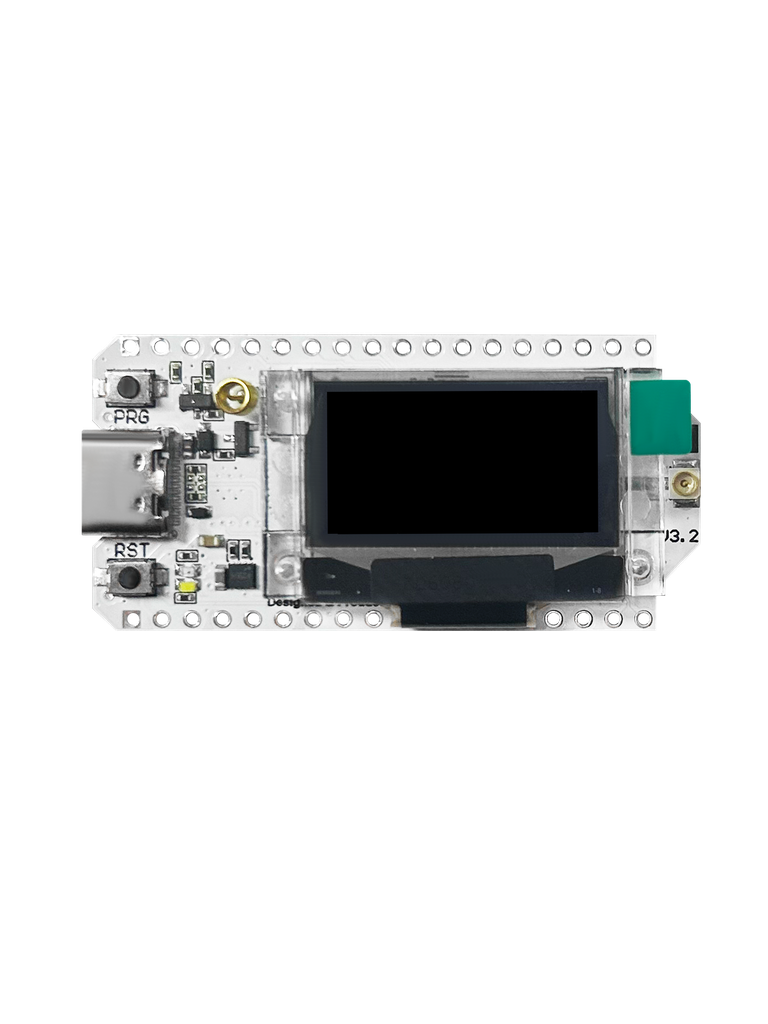

Pantalla OLED incorporada
La pantalla OLED integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Carcasa de plástico

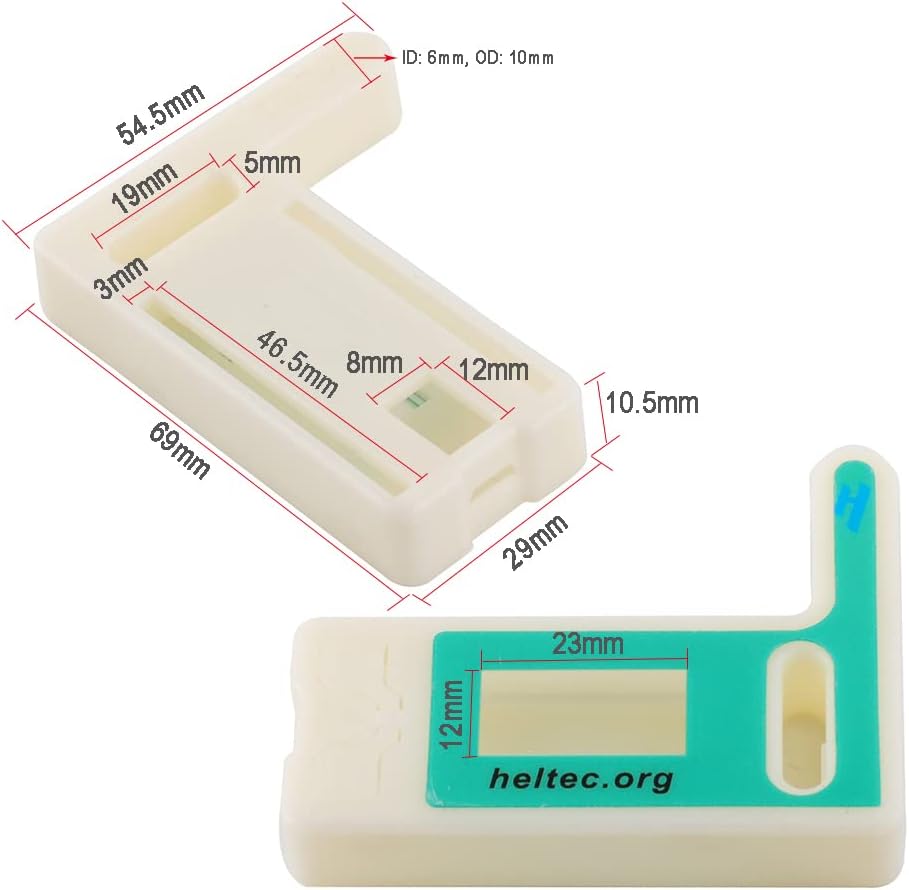

También fabricamos una carcasa de plástico como accesorio opcional que proporciona protección básica a la placa de desarrollo. NO SE INCLUYE
Pantalla OLED incorporada
La pantalla OLED integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Preguntas frecuentes
¿Se puede reemplazar la antena de 2,4 GHz incorporada?
La antena de 2,4 GHz es una antena de resorte y no hay ninguna interfaz adicional en la placa para señales inalámbricas de 2,4 GHz.
¿Se pueden utilizar el WiFi y el Bluetooth del ESP32 al mismo tiempo?
¿Qué métodos de desarrollo admite?
¿Cuál es el tipo de zócalo de la batería?
¿Puedo pedir una versión sin la pantalla OLED?
¿El código V2 es compatible con el V3?
¿La pantalla Meshtastic tiene un problema en el frontend digital?
Documentos y recursos
- [Recurso] — Marco Heltec ESP (ESP32 y ESP8266) (incluye biblioteca LoRaWAN)
- [Adjunto] — Biblioteca especial Heltec ESP32
- [Recurso] — Registros de actualización de hardware
- [Adjunto] — Diagrama esquemático V3.1
- [Adjunto] — Diagrama esquemático V3.2
- [Adjunto] — Hoja de datos
- [Recurso] — Manual de usuario y documentos relacionados
- [Recurso] — Recursos descargables
Proyecto
Lista de embalaje

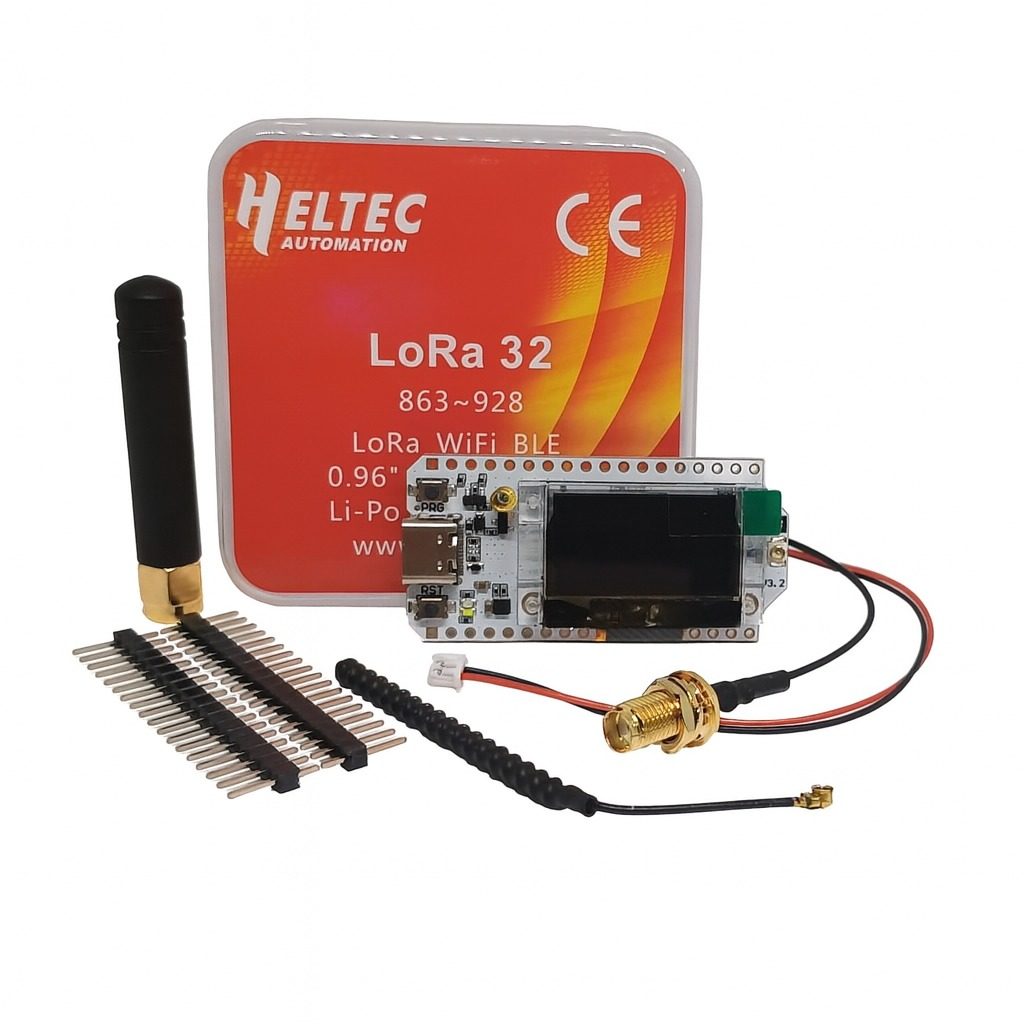

La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| Wi-Fi LoRa 32 (V3) | x1 |
| Antena LoRa | x1 |
| Conector de batería SH1.25×2 | x1 |
| Pasador de cabecera de 2,54 x 18 | x2 |
FICHA TÉCNICA
Ficha Técnica
Hoja de datos
