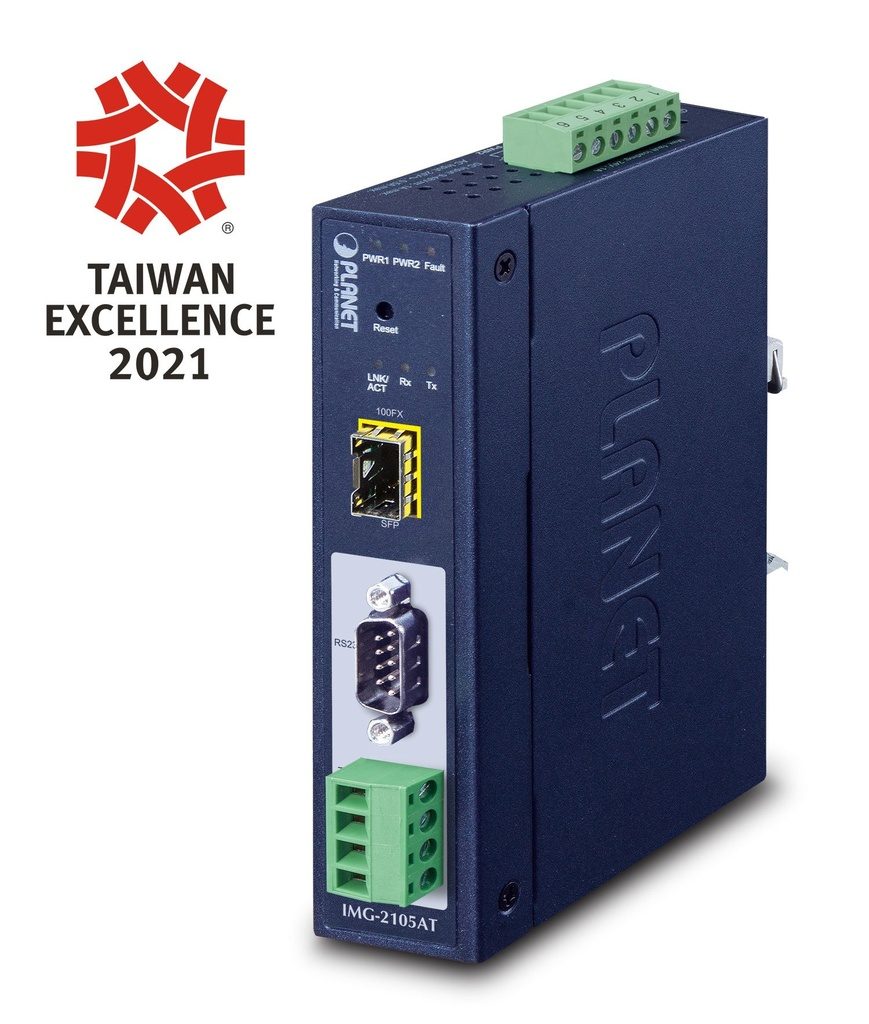

Puerta de enlace Modbus industrial IP30 de 1 puerto RS232/RS422/RS485 con 1 puerto 100BASE-FX SFP

Integración de red industrial estándar Modbus TCP/RTU/ASCII

PLANET ha incorporado el protocolo Modbus TCP/IP industrial a sus productos de gestión industrial de fácil integración que se integran con sistemas SCADA/HMI y otros sistemas de adquisición de datos en las plantas de producción. Además, la red SNMP de TI industrial se ha actualizado a la red Modbus TCP/IP de automatización industrial. Los productos de gestión industrial PLANET con el protocolo Modbus TCP/IP ofrecen soluciones flexibles de conectividad de red para el entorno de automatización industrial.

Para completar la solución de aplicación para entornos de automatización industrial, PLANET ha anunciado la primera pasarela Modbus RS232/422/485 de nivel industrial, serie IMG-210xT, un puente que convierte entre los protocolos Modbus TCP/IP y Modbus RTU/ASCII. Ofrece un amplio rango de temperatura de funcionamiento, de -40 a 75 °C, y una carcasa metálica compacta pero robusta con certificación IP30.

Un puente de conversión para una implementación de red flexible

La serie IMG-210xT puede actuar como puente de conversión entre los equipos con protocolo Modbus RTU/ASCII y las estaciones de trabajo del administrador que ejecutan el protocolo Modbus TCP/IP. La interfaz serie RS232/422/485 de la serie IMG-210xT proporciona el modo de operación Modbus RTU/ASCII y diversas opciones de velocidad en baudios para satisfacer la demanda de integración entre los protocolos Modbus TCP/IP, Modbus RTU Maestro/Esclavo y Modbus ASCII Maestro/Esclavo.

La ventaja de tener la serie IMG-210xT es ayudar a los usuarios a construir un entorno industrial entre el protocolo Modbus TCP/IP y el protocolo Modbus RTU/ASCII fácilmente, ofreciendo así una solución de aplicación a los equipos de control industrial sin puertos Ethernet y los equipos de control industrial solo pueden controlar a través de una estación de trabajo de PC industrial o un panel de control industrial.

Además, la solución de integración efectiva de dispositivos Ethernet Modbus, equipos serie Modbus o multi maestro/esclavo Modbus en una red híbrida industrial aporta lo siguiente:

• El modo maestro admite hasta 32 solicitudes de conexión esclava TCP
• El modo esclavo admite hasta 32 conexiones maestras TCP

Gestión remota

La serie IMG-210xT convierte los equipos industriales Modbus RTU/ASCII conectados en instalaciones basadas en IP y permite su conexión a la red Modbus TCP/IP mediante su interfaz serie RS232/422/485 y su puerto Ethernet 100BASE-FX . Ofrece gestión web remota e interfaz Telnet para una gestión de red remota eficiente. La serie IMG-210xT también incluye la herramienta PLANET Modbus Gateway y es compatible con la utilidad PLANET Smart Discovery, que facilita al administrador de red obtener la información actual de la dirección de subred IP o modificar la configuración de la dirección de subred IP de la serie IMG-210xT.

Monitoreo del estado del puerto serie Modbus

La serie IMG-210xT muestra el total de bytes transmitidos y recibidos en la interfaz serie RS232/422/485, así como el número total detallado de tramas transmitidas y recibidas en la interfaz de administración remota web/telnet. Esta función permite al administrador de red consultar el estado y las estadísticas de la serie IMG-210xT a través de la interfaz serie RS232/422/485.

Rendimiento estable en diseño de entornos hostiles

La serie IMG-210xT ofrece un alto nivel de inmunidad contra interferencias electromagnéticas y sobretensiones eléctricas intensas, comunes en plantas de producción o en cabinas de control de tráfico. Su temperatura de funcionamiento, que oscila entre -40 °C y 75 °C, permite su instalación en prácticamente cualquier entorno complejo.

La serie IMG-210xT cuenta con una carcasa metálica compacta con clasificación IP30 que permite su montaje en pared para optimizar el espacio del gabinete. Además, incluye una fuente de alimentación integrada con un amplio rango de voltajes (9 a 48 V CC / 24 V CA), ideal para aplicaciones de alta disponibilidad en todo el mundo.

Entrada de alimentación dual para un sistema de red de alta disponibilidad

La serie IMG-210xT cuenta con un potente sistema de entrada de alimentación dual con un amplio rango de voltajes (9 V~48 V CC / 24 V CA) integrado en la red de automatización del cliente para mejorar la fiabilidad y el tiempo de funcionamiento del sistema. En el ejemplo a continuación, si la fuente de alimentación 1 falla, la función de conmutación por error de hardware se activa automáticamente para seguir alimentando la serie IMG-210xT a través de la fuente de alimentación 2 sin interrumpir el funcionamiento.
