Cualquier aplicación con bancos de baterías estacionarias de 2V, 6V o 12V (VRLA, AGM, gel o ácido-plomo) puede beneficiarse de esta solución, ya sea en telecomunicaciones, centros de datos o entornos industriales.

Implementar el sistema de monitoreo de baterías ABAT100-HS aporta múltiples ventajas técnicas y operativas, entre las cuales destacan:

• Visibilidad total 24/7 y diagnóstico en tiempo real: Cada batería es vigilada constantemente. El sistema detecta al instante cualquier desviación de voltaje, aumento de resistencia interna o temperatura anómala, emitiendo alarmas tempranas antes de que ocurra una falla grave. Esto permite anticiparse a fallos inesperados, evitando caídas del servicio y mejorando la seguridad operativa.

• Mayor precisión y confiabilidad: Los sensores miden con alta exactitud (p.ej. error de ±0,1% en voltaje y ~1% en resistencia interna), brindando datos confiables para evaluar el estado de salud de cada batería. El diseño a prueba de interferencias eléctricas garantiza lecturas estables incluso en entornos con ruido de cargadores o inversores.Esto eleva la confiabilidad del banco de baterías al tener información fidedigna para tomar decisiones.

• Instalación sencilla y sin interrupciones: Los módulos ABAT100-S se instalan directamente sobre los bornes de cada batería sin necesidad de desconectar la alimentación. Su montaje puede ser con cinta de amarre o adhesivo, y el cableado es mínimo y ordenado. No afecta la operación en curso, por lo que puede implementarse incluso en bancos existentes. Además, el diseño modular permite escalar o reemplazar un sensor fácilmente en caso necesario.

• Mantenimiento optimizado y vida útil prolongada: Al disponer de datos continuos, se puede realizar un mantenimiento predictivo eficiente. El sistema identifica cuáles baterías muestran deterioro (alta resistencia interna, bajo voltaje bajo carga, etc.), de modo que el personal puede reemplazarlas puntualmente en lugar de hacer recambios masivos ciegos. Esto extiende la vida útil del banco completo al evitar sobre exigir baterías defectuosas y mantener balanceada la capacidad del sistema (incluso cuenta con funciones de ecualización o balanceo para uniformar el banco.

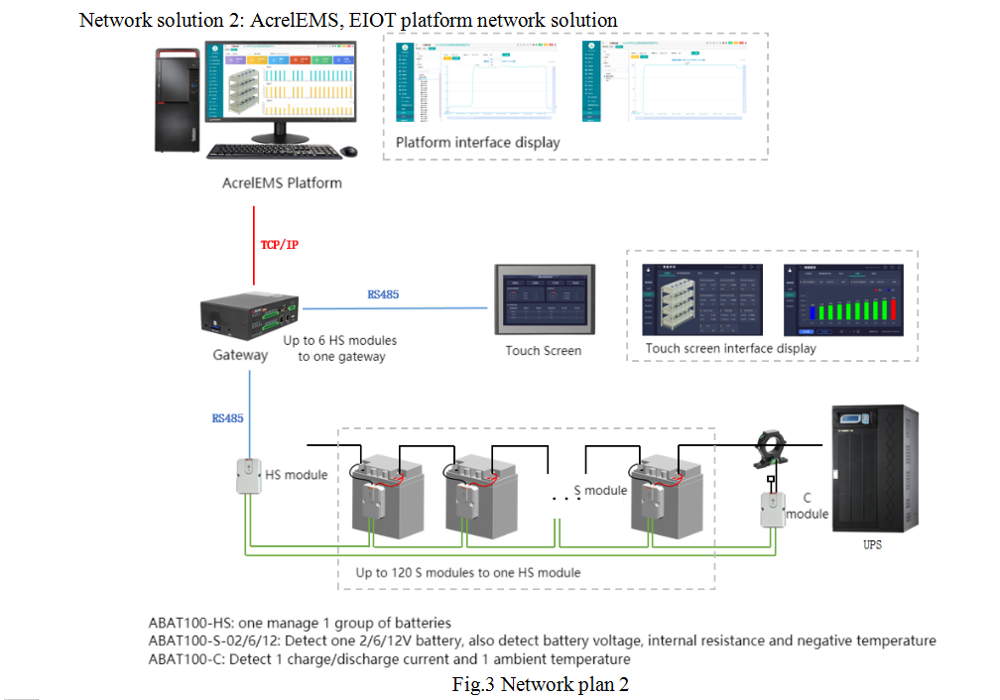

• Integración en sistemas de supervisión existentes: Gracias a su comunicación Modbus-RTU estándar, los datos del ABAT100-HS pueden integrarse en SCADA, BMS o plataformas IoT de la empresa. Esto facilita a los integradores la incorporación del monitoreo de baterías dentro de la infraestructura de gestión energética o de telecom ya instalada. Asimismo, Acrel ofrece opciones de gateway y software (AcrelEMS, plataformas en la nube) para monitoreo centralizado multi-sitio, lo que es ideal para empresas de telecomunicaciones con decenas de sitios remotos.

• Alarmas multicanal y seguridad: El sistema emite alarmas visuales (LED en módulos: verde funcionamiento, rojo alarma y puede activarse alarma sonora en el sitio mediante la HMI. Adicionalmente, las alarmas pueden enviarse al sistema maestro para notificación vía software, correo o SMS (según la integración realizada). Esto asegura que ningún evento crítico pase inadvertido. También cuenta con protecciones eléctricas (contra cortocircuitos, conexión inversa de sensores, aislamiento óptico) para la seguridad del personal y equipos.

En definitiva, el ABAT100-HS aporta tranquilidad operacional, ya que convierte un banco de baterías tradicional (generalmente “opaco” en cuanto a su estado interno) en un sistema inteligente y supervisado. Esto se traduce en menos tiempo de inactividad, menos reemplazos prematuros de baterías y más confianza en que el respaldo de energía funcionará cuando se necesite.

❓¿Es compatible con las baterías que ya tengo instaladas?

Sí. El sistema ABAT100-HS es agnóstico al tipo de batería siempre que sean de 2V, 6V o 12V nominal (tipos comunes: VRLA, AGM, gel, baterías estacionarias de plomo-ácido e incluso de litio con esos voltajes nominales). Cada módulo ABAT100-S se conecta a los bornes de la batería existente sin alterar su circuito. Además, el alcance de monitoreo cubre baterías de hasta 3000 Ah de capacidad,  suficientes para la mayoría de bancos de respaldo en telecomunicaciones e industria.

 ❓¿Cuántas baterías puedo supervisar con un sistema?

Un módulo colector ABAT100-HS puede gestionar hasta 120 baterías individuales (120 módulos ABAT100-S) en un mismo banco, lo cual cubre configuraciones típicas (por ejemplo, bancos de 48V con 24 celdas de 2V, o grandes bancos de 60+ baterías).

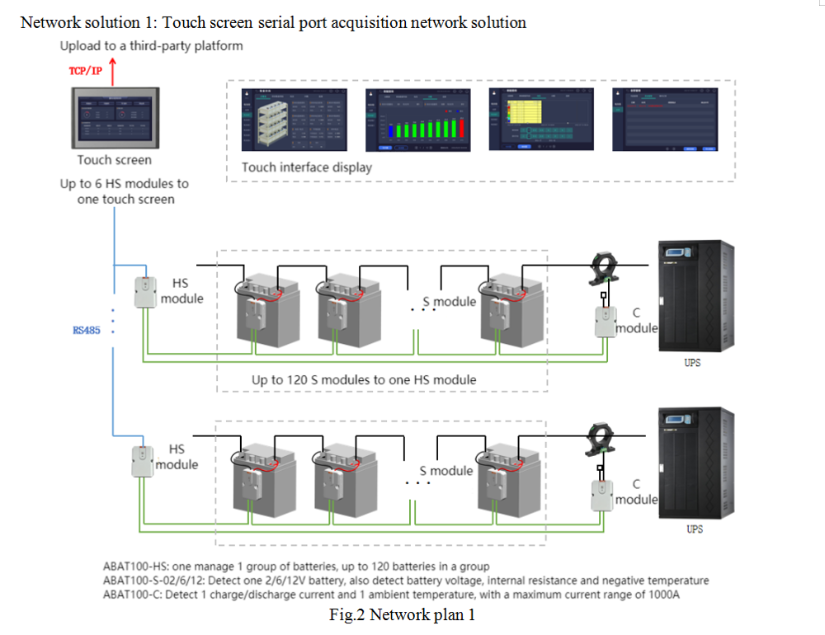

Si su infraestructura tiene más de 120 baterías en un grupo, simplemente se utilizarían múltiples colectores ABAT100-HS. Estos pueden conectarse a la misma pantalla o gateway (hasta 6 colectores por pantalla/gateway, y más a través de múltiples gateways), escalando la solución a prácticamente cualquier tamaño de instalación.

❓¿Cómo se comunican los módulos entre sí y con mi sistema?

Los módulos ABAT100-S y ABAT100-C se conectan al ABAT100-HS a través de un bus de comunicación en daisy-chain (RS485/TTL). El ABAT100-HS recopila la información de todos ellos y actúa como concentrador. Hacia el exterior, el ABAT100-HS ofrece una interfaz RS485 con protocolo Modbus-RTU. Esto significa que puede integrarse fácilmente a cualquier sistema SCADA, PLC o controlador que admita Modbus. También se puede conectar a convertidores Modbus-TCP/IP, gateways LoRa, 4G u otros, según la necesidad de comunicación remota. La arquitectura es flexible: puedes consultar los datos via Modbus con tu BMS/SCADA existente, o usar la pantalla/gateway de Acrel si prefieres una solución llave en mano.

 ❓¿El sistema requiere calibración o mantenimiento frecuente?

No, los módulos vienen calibrados de fábrica. Gracias a su diseño de alta estabilidad a largo plazo, no requieren recalibraciones constantes.

Solo se recomienda revisar visualmente las conexiones durante rutinas de mantenimiento eléctricas normales (asegurar que los sensores Hall estén fijos alrededor del cable, que los módulos S estén firmes en los bornes, etc.). El propio sistema puede alertar si, por ejemplo, un módulo deja de comunicar (lo cual podría indicar cable suelto). En cuanto a mantenimiento, el enfoque pasa a ser predictivo: usar los datos para mantener las baterías en buen estado. Los módulos ABAT100 en sí prácticamente no requieren mantenimiento, más allá de asegurarse de alimentarlos correctamente (24V al HS y C, los S toman energía de las baterías) y mantenerlos limpios.

 ❓¿Cómo ayuda el sistema a prolongar la vida de las baterías?

El ABAT100-HS no solo detecta fallas, sino que también puede realizar pruebas periódicas de resistencia interna de forma automática

. Estas pruebas sirven para evaluar el envejecimiento de cada batería bajo condiciones controladas, algo que manualmente suele hacerse ocasionalmente con equipamiento especializado. Al tener esto automatizado, se identifica temprano el deterioro. Asimismo, con la información continua de SOC y SOH calculada, puedes optimizar los ciclos de carga/descarga. Por ejemplo, evitar descargas profundas innecesarias o activar cargas de ecualización cuando el sistema detecta desequilibrios entre celdas. Todo esto redunda en baterías operando dentro de parámetros ideales la mayor parte del tiempo, extendiendo su vida útil y asegurando que la capacidad de respaldo esté disponible cuando se necesite.

. ❓¿Qué ocurre si una batería falla repentinamente?

El sistema está diseñado para manejar ese escenario de forma segura. Si una batería presenta un fallo abrupto (por ejemplo, cortocircuito interno, caída súbita de voltaje a cero, o se abre el circuito), el ABAT100-HS lo detectará en su siguiente lectura inmediata. Activará alarmas locales (LED rojo en el módulo correspondiente, alarma audible si está configurada) y también enviará la condición vía Modbus para que su sistema maestro genere las notificaciones pertinentes. Adicionalmente, puede activar alarmas de nivel de grupo – por ejemplo, “voltaje bajo en el banco” si esa celda caída afecta el voltaje total.

Esto permite tomar acciones rápidas: aislar la batería defectuosa si es posible (muchos bancos tienen interruptores o fusibles por rama) y reemplazarla. Cabe destacar que al identificar la falla tempranamente, se evita que esa batería defectuosa cause problemas colaterales (como dañar la eficiencia de carga de las demás o generar calor). El monitoreo en tiempo real es clave para reaccionar antes de que el respaldo entero se vea comprometido.

 ❓¿Puedo acceder a los datos de forma remota o recibir alarmas en mi celular?

¡Por supuesto! El sistema es muy flexible en cuanto a conectividad. Si empleas la pantalla táctil local, esta misma tiene opción de conexión Ethernet/4G (dependiendo del modelo) para reenviar datos a una nube o mandar correos/SMS. Alternativamente, si integras el ABAT100-HS a tu propio sistema SCADA, podrías configurar envíos de alarmas vía SNMP, email, etc., a través de ese sistema. Acrel también ofrece la plataforma EIOT en la nube y gateways dedicados, que pueden enviar notificaciones push o mensajes al móvil. En resumen, los datos no están aislados en el equipo: pueden consultarse remotamente y las alarmas configurarse para llegar a los responsables en tiempo real, ya sea vía software de terceros o soluciones de nuestra empresa.
