Medidor de energía multifunción compacto RS485 para panel ADL400

Descripción general

El ADL400 es un medidor inteligente diseñado para sistemas de suministro de energía, empresas industriales y mineras y servicios públicos para calcular el consumo de electricidad y administrar la demanda eléctrica. Se caracteriza por su alta precisión, tamaño pequeño e instalación sencilla. Integra la medición de todos los parámetros eléctricos con la medición y gestión integral de la electricidad, proporciona diversos datos sobre los 48 meses anteriores, verifica el contenido armónico 31 y el contenido armónico total. Está equipado con un puerto de comunicación RS485 y adaptado a MODBUS-RTU. El ADL400 se puede utilizar en todo tipo de sistemas de control, sistemas SCADA y sistemas de gestión de energía. El medidor cumple con los requisitos técnicos relacionados con el medidor de electricidad en las normas IEC62053-21.

Regla de codificación

Función

Dimensión

Alambrado

Trifásico, 3 cables (acceso directo de corriente)

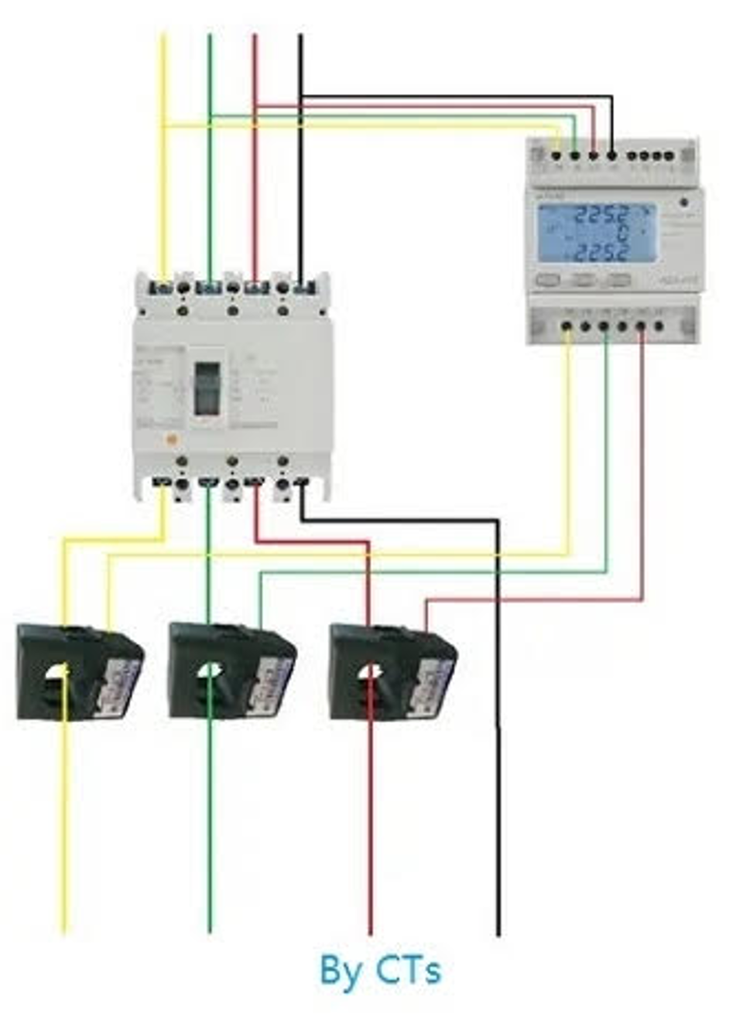

Trifásico, 3 cables (corriente conectada a través de TC)

Red

Preguntas frecuentes

P:  ¿Cuál es la diferencia entre la entrada de corriente a través de conexión directa o a través de CT?

R:  Normalmente, para cargas trifásicas con corriente nominal inferior a 80 A CA, utilizaremos el modelo ADL400 cuya entrada de corriente se realiza mediante conexión directa. Las especificaciones de “Corriente nominal: 10(80)A CA” se diseñaron para este modelo de ADL400 (entrada de corriente mediante conexión directa). 10 significa que la corriente básica es de 10 A CA, 80 significa que la entrada de corriente nominal es de 80 A CA.

Y para cargas trifásicas con corriente nominal superior a 80 A CA, utilizaremos el modelo ADL400 cuya entrada de corriente es a través de TC (normalmente emparejado con TC de -/5 A cuya salida de corriente secundaria es con una salida de corriente nominal de 5 A CA). Las especificaciones de "Corriente nominal: 1(6) A CA" se apuntaron para este modelo de ADL400 (entrada de corriente a través de TC). 1 significa que la corriente básica es 1 A CA, 6 significa que la entrada de corriente máxima es 6 A CA.

P:  ¿Su empresa también tiene CT emparejados para ADL400?

R:  Por lo general, recomendaremos a nuestros usuarios que utilicen TC de núcleo dividido llamados  AKH-0.66/K  Serie K-φ o TC de núcleo sólido llamados  AKH-0.66/I  Serie para combinar con ADL400 (entrada de corriente a través de TC)

P:  ¿Cómo puedo configurar la relación CT o PT del ADL400?

A:  La relación de corriente del ADL400 se puede configurar utilizando los teclados del ADL400 y siguiendo las instrucciones del manual del ADL400. Además, la configuración debe realizarse de acuerdo con la relación de los TC o TP que se emparejaron con el ADL400. Por ejemplo, si la entrada de corriente es a través de TC de 250 A/5 A, la relación de TC en el ADL400 debe configurarse en 250/5 = 50. Y si la entrada de voltaje es a través de conexión directa, la relación de TP en el ADL400 debe configurarse en 1. Si el problema no se ha resuelto, comuníquese con nosotros para obtener ayuda.

P:  ¿Se podría utilizar el ADL400 en  un sistema  de monitorización energética IoT  para una fábrica o un edificio?

A:  El ADL400 tiene una interfaz RS485 estándar y un protocolo de comunicación MODBUS-RTU que le permiten integrarse con nuestra solución de monitoreo de energía IoT, lo que permite a nuestros usuarios verificar de forma remota todos los datos recopilados por medidores de energía como el ADL400 en su teléfono móvil o PC. Para obtener más información, comuníquese con nosotros o consulte  la Introducción a la solución de monitoreo de energía IoT .

P:  ¿Qué es la función Multitarifa? ¿Cómo funciona?

R:  En primer lugar, la función de tarifas múltiples fue diseñada para usarse en el sistema de facturación. En segundo lugar, el precio de la electricidad en diferentes momentos del día varía en algunos países.

El medidor de energía con esta función puede medir los datos de kWh y asignarlos a varias duraciones de tiempo en un día y ponerles una etiqueta de kWh pico/pico/plana/valle respectivamente. Y si dicho medidor de energía se conecta al sistema de facturación mediante una puerta de enlace de IoT, puede enviar los datos de kWh de diferentes duraciones de tiempo que estaban con la etiqueta de kWh pico/pico/plana/valle al sistema de facturación para calcular la factura de electricidad de diferentes duraciones de tiempo en un día.

Por ejemplo, el precio de la electricidad de un pico de kwh es de 5 USD/1 kwh, y la duración del tiempo de 9:00 a. m. a 11:30 a. m. se etiquetó como pico de kwh.

Entonces, si el medidor de energía registra un uso total de 3 kwh durante el período de 9:00 a. m. a 11:30 a. m., enviará los datos de 3 kwh con la etiqueta de pico de kwh al sistema de facturación, y el sistema calculará el costo de la electricidad de 3x5 = 15 USD en total desde las 9:00 a. m. hasta las 11:30 a. m.
