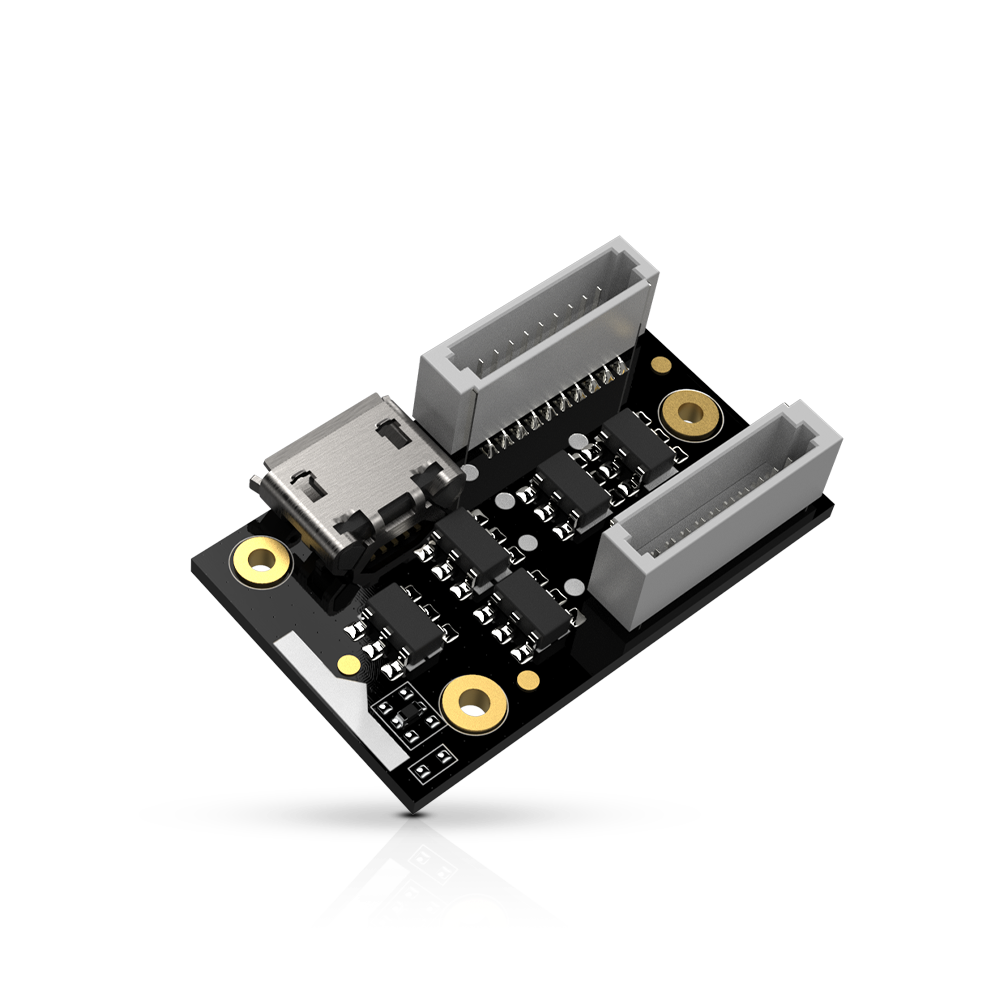

Módulo de extensión de E/S RAK5804

Descripción del Producto

RAK5804 es un IO WisBlock que amplía el sistema WisBlock con una amplia gama de IO adicionales. Es la solución para conectar sus propios sensores, pantallas o botones a su solución WisBlock.

RAK5804 expone pines IO e I2C y UART a los puertos de aplicación del usuario a través de 3 conectores. Los usuarios pueden conectar a través de estos conectores sensores, E/S digitales, E/S analógicas y dispositivos esclavos a través de los puertos I2C y UART para completar su solución IoT final.

El RAK5804 combinado con el núcleo WisBlock RAK4631 le brinda a su solución una interfaz para sensores e interfaces de usuario no estándar. Esta interfaz es el puente entre dichos sensores y la comunicación LoRaWan®, las conexiones punto a punto LoRa® o BLE.

El RAK5804 es ideal para aplicaciones alimentadas por batería, ya que el sistema WisBlock permite apagar el módulo por completo para reducir aún más el consumo de energía del sistema. Los circuitos también están protegidos por TVS y evitan la sobrecarga de potencia de salida con un termistor PTC.

Características principales

• Módulo de extensión IO con entradas analógicas, GPIO digitales, I2C, serie y
• Interfaz USB.
• Bajo consumo de energía
• Factor de Forma Pequeña
• Circuitos protegidos por TVS
• Termistor PTC para evitar sobrecarga de potencia de salida
• Puertos compatibles
  • 1 puerto USB
  • 2 puertos I2C
  • 1 puerto serie
  • 4 E/S digitales
  • 1 puerto de entrada analógica
  • 2 salidas LED
  • Entrada de 1 botón

Inclusión del paquete

• 1 pieza RAK5804
• 1 cable
