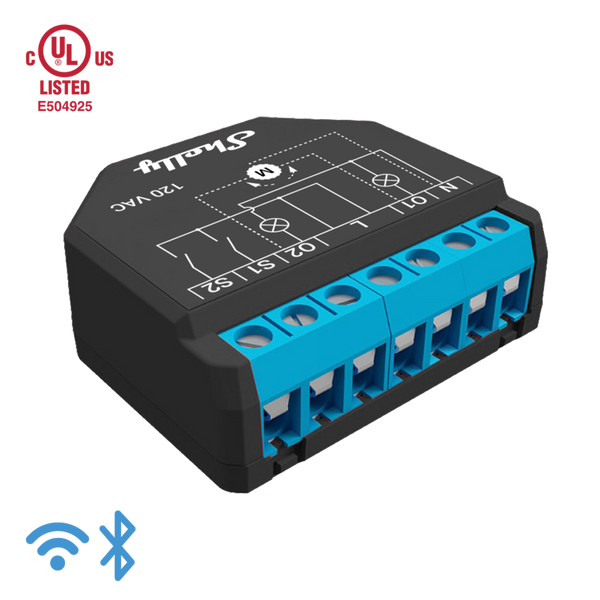

Relé inteligente monofásico de 2 canales con consumo de energía que admite hasta 10A por canal y 16A de corriente total (18A pico)
2PM Gen3 Shelly Plus 2PM es un interruptor inteligente compacto de 2 canales
| Iluminación: Switch |
| Tipo de dispositivo: Switch |
| Instalación: Requiere cableado, Detrás del enchufe, 1 Fase |
| Fuente de energía: AC, AC, Bajo voltaje 24VDC |
| Salidas: 2 Canales, Contacto seco, Hasta 15A |
| Entradas: 2 Entradas |
| Conectividad: WIFI, Bluetooth |
Identificación del dispositivo
- Nombre del dispositivo: Shelly Plus 2PM
- Modelo del dispositivo: SNSW-002P16EU
- SSID del dispositivo: ShellyPlus2PM-XXXXXX
Descripción breve
Shelly Plus 2PM es un interruptor inteligente compacto de 2 canales con medición de potencia y control de cobertura, que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube.
Shelly Plus 2PM puede ser accedido, controlado y monitoreado de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi ya Internet.
Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.
Shelly Plus 2PM tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.
Aplicaciones principales
- Residencial
- MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
- Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
- Gobierno/municipal
- Universidad/colegio
Integraciones
- Samsung SmartThings
- Alexa

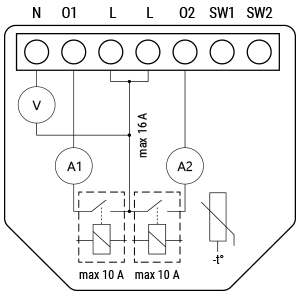

Esquemas internos simplificados
Interfaces eléctricas del dispositivo
Entradas
- 2 entradas de interruptor/botón en terminal de tornillo: S1 y S2
- 3 entradas de alimentación en terminales de tornillo: 1 N (+) y 2 L (Ʇ)
Salidas
- 2 salidas de relé con medición de potencia en terminal de tornillo

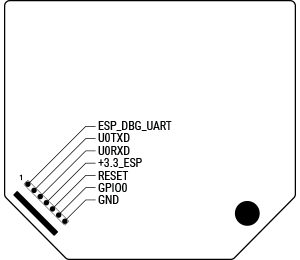

Interfaz de complemento
- Interfaz serial propietaria de Shelly
¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!
Conectividad
- Wi-Fi
- Bluetooth
Características de seguridad
- Protección contra sobrecalentamiento
- Protección contra sobretensiones
- Protección contra sobrecorriente
- Protección contra sobrecargas
- Detección de obstáculos (modo de cobertura)
- Interruptor de seguridad (modo de cobertura)
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Entradas
- Un botón (Reinicio)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Tipo | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 37 x 42 x 16 ±0,5 mm / 1,46 x 1,65 x 0,63 ±0,02 pulgadas |
Peso: | |
Montaje: | Consola de pared |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,5 a 1,5 mm² / 20 a 16 AWG |
Longitud pelada del conductor: | 5 a 6 mm / 0,20 a 0,24 pulgadas |
Material de la carcasa: | Plástico |
Color: | negro |
Ambiental | |
Temperatura ambiente: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad | 30 % a 70 % de humedad relativa |
Altitud máxima | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: | 110-240 VCA / 24 VCC ±10 % |
Consumo de energía: | < 1,4 W |
Clasificaciones de circuitos de salida. | |
Tensión máxima de conmutación CA: | 240 voltios |
Tensión máxima de conmutación CC: | 30 voltios |
Corriente de conmutación máxima CA: | 10 A (por canal), 16 A (total), 18 A (pico total) |
Corriente de conmutación máxima CC: | 10 A |
Sensores, medidores | |
Sensor de temperatura interna: | Si |
Voltímetro (CA) | Si |
Amperímetro (CA) | Si |
Radio | |
Banda de RF: | 2400 - 2495 MHz |
Potencia máxima de RF: | <20 dBm |
Protocolo Wi-Fi: | 802.11 b/g/n |
Alcance de Wi-Fi: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Protocolo Bluetooth: | 4.2 |
Alcance de Bluetooth: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
MCU | |
Código postal: | ESP32-U4WDH |
Destello: | 4 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Si |
MQTT: | Si |
CoAP: | No |

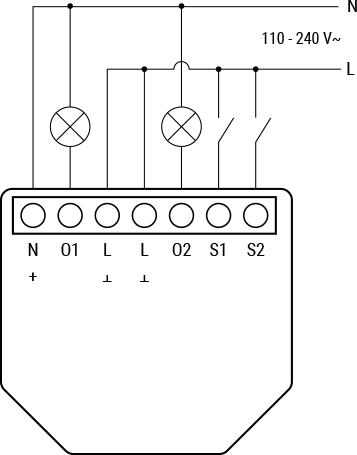

Diagrama de cableado básico
 Modo de conmutación de dos canales, fuente de alimentación de CA |  Modo de conmutación de dos canales, fuente de alimentación de CC |

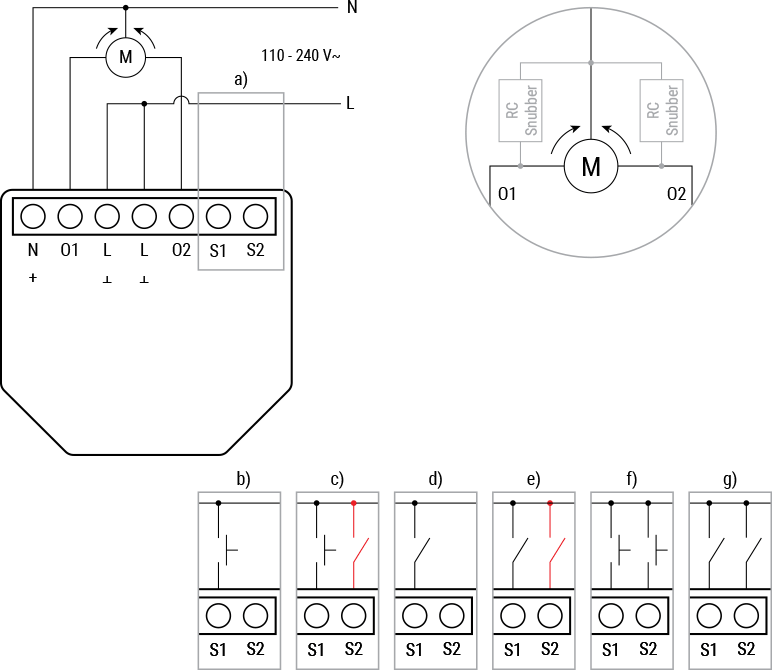

 Modo de cobertura |
Leyenda
Terminales | Cables | ||
|---|---|---|---|
norte | Neutro terminal | norte | Cable neutro |
Hola | Terminal activo (110-240 V) | Hola | Cable activo (110-240 VCA) |
O1, O2 | Terminales de salida del circuito de carga | + | Cable positivo de 24 VCC |
S1, S2 | Terminales de entrada del interruptor | - | Cable negativo de 24 VCC |
+ | Terminal positivo de 24 VCC | ||
Hola | Terminal negativo de 24 VCC |
