Módulo de Expansión Shelly Pro 3EM Switch Add-on para Control de Cargas

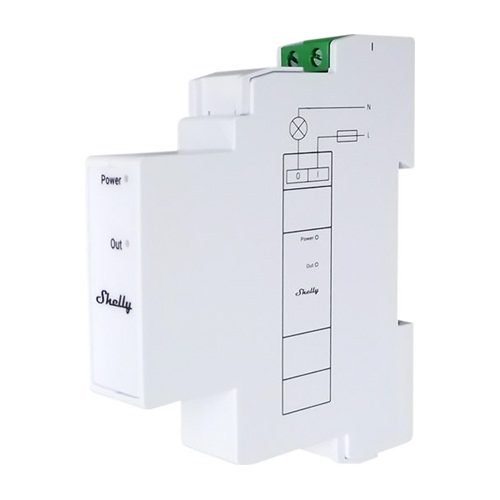

El complemento de interruptor Shelly Pro 3EM (el dispositivo) es un interruptor aislado galvánicamente que amplía las características de la serie de dispositivos Shelly Pro 3EM permitiendo el control de contactores u otros aparatos eléctricos.

Este dispositivo se monta directamente sobre el Shelly Pro 3EM, integrándose a través de pines con contacto galvánicamente aislado. Permite accionar cargas de hasta 2A (máx. 240V AC o 30V DC), usando relé libre de potencial. Requiere alimentación directa desde el Shelly Pro 3EM (3.3VDC y 12VDC) y consume menos de 1W. Cuenta con dos indicadores LED: uno para estado de alimentación y otro para estado del relé de salida. Su diseño compacto de 94x19x69 mm es apto para riel DIN, y soporta condiciones ambientales de -20°C a 40°C y hasta 2000 m de altitud. Es ideal para activar dispositivos como alarmas, ventiladores, bombas, entre otros, desde la lógica de monitoreo del Pro 3EM.

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
• Industrial (fábricas, centrales eléctricas, procesamiento de agua, refinerías, etc.)
• Agrícola (granjas, graneros, silos, etc.)
• Gobierno/municipal
• Universidad/colegio

Esquemas internos simplificados

Interfaces eléctricas del dispositivo

Entradas

• 1 entrada del circuito de carga I

Salidas

• 1 salida del circuito de carga O

Interfaz de complemento

• Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! ¡ Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, pequeños dispositivos de calefacción)
• Capacitivos (controladores de iluminación LED, bancos de condensadores, equipos electrónicos)
• Inductivos (contactores, transformadores, ventiladores, refrigeradores)

Interfaz de usuario

Salidas

• Indicación LED
  • Alimentación: Luz roja si la fuente de alimentación está conectada.
  • Salida: Luz roja si el contacto del relé de salida está cerrado.
