Breve descripción

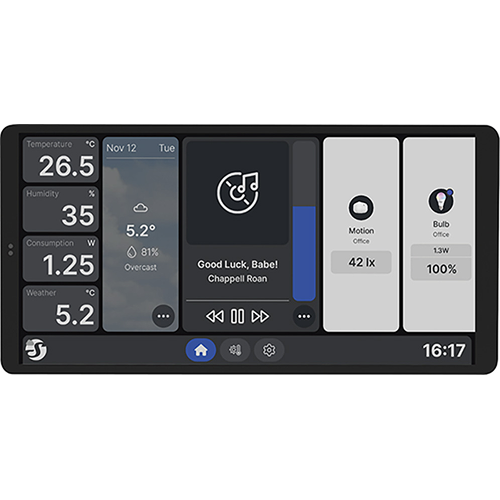

Shelly Wall Display X2 (el Dispositivo) es un panel de control para el hogar inteligente con una pantalla a color de 6,9" y funcionalidad de conmutación de circuitos de carga.
Características principales
- Pantalla en color táctil de 6,9"
- Navegación fácil y pantalla de inicio personalizable
- Elección entre vista panorámica y vertical en la pantalla
- Relé integrado para control de electrodomésticos
- Altavoz integrado de 0,8 W
- Sensores integrados de temperatura, humedad y luz
- Monitorización del consumo energético de todos los dispositivos en una habitación en tu cuenta de Shelly Smart Control
Casos de uso
- Ajuste eficiente en espacio: Instala la Shelly Wall Display X2 en cajas eléctricas estándar para interruptores de luz.
- Control de electrodomésticos: Utilízalo para controlar y automatizar remotamente el funcionamiento de diversos aparatos eléctricos como luces, ventiladores u otros dispositivos. Ajusta el funcionamiento de deshumidificadores, humidificadores y ventiladores según las condiciones actuales de temperatura y humedad. Controla otros dispositivos basándose en un sensor de medición LUX integrado.
- Monitorización de la energía: Controla el consumo energético de los electrodomésticos de la habitación en tu cuenta de Shelly Smart Control. Esto es útil para entender los patrones de consumo energético y promover la eficiencia energética.
- Domótica: Integra el Shelly Wall Display X2 en tu sistema de domótica para crear escenas y horarios personalizados para tus dispositivos.
- Integración de audio: Conecta un altavoz Bluetooth o Sonos al Shelly Wall Display X2 para un control de audio mejorado. Reproduce música, notificaciones, alarmas y otras señales de audio para mejorar la cobertura sonora.
- Eficiencia energética: Aprovecha la función de medición de potencia para identificar los electrodomésticos que consumen mucho energía y tomar decisiones informadas para mejorar la eficiencia energética general de tu hogar.
- Monitorización remota: Mantén un ojo en tus dispositivos incluso cuando estés fuera de casa. La función de acceso remoto te permite monitorizar y controlar electrodomésticos conectados desde cualquier lugar con conexión a internet.
- Control climático: Ajusta el sistema de calefacción, ventilación y aire acondicionado según la temperatura y los niveles de humedad actuales para mantener un ambiente interior cómodo.
- Previene el moho y los hongos: Controla los niveles de humedad para evitar el crecimiento de moho y hongos en espacios como sótanos y baños. La Shelly Wall Display X2 puede activar dispositivos de ventilación o deshumidificación cuando sea necesario.
- Alertas y notificaciones: Recibe alertas o notificaciones cuando la temperatura o la humedad alcancen umbrales predefinidos y evita problemas como tuberías congeladas en clima frío o humedad excesiva.
- Optimización de las condiciones del invernadero: Optimiza las condiciones para las plantas de invernadero ajustando los sistemas de riego y la ventilación según los niveles de humedad y temperatura.
- Mejora de la seguridad: Aumenta la protección de tu hogar detectando cambios de temperatura inusuales que puedan indicar incendio o inundación.
Esquemas internos simplificados

Interfaces eléctricas de dispositivos
Entradas
- 1 entrada de interruptor/botón en el terminal de tornillo
- 2 entradas de alimentación en terminales de tornillo: N y L
Salidas
Conectividad
Función de seguridad
- Protección contra el sobrecalentamiento
Tipos de carga soportados
- Resistiva (bombillas incandescentes, electrodomésticos de calefacción)
- Capacitivo (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductiva con RC Snubber (drivers de luz LED, transformadores, ventiladores, frigoríficos, aires acondicionados, lavadoras, secadoras)
Interfaz de usuario
Pantalla capacitiva en color de 6,9" de 5 puntos sensible al tacto con disposición totalmente personalizable.
Especificaciones
Cantidad | Valor |
|---|
Físico |
Tamaño (HxWxP): | - Con fuente de alimentación: 86x173x33 mm / 3,39x6,81x1,3 pulgadas
- Sin fuente de alimentación: 86x173x10,5 mm / 3,39x6,81x0,41 pulgadas
|
Peso: | 256 g / 9,03 oz |
Pantalla táctil: | Pantalla de capacidad de 5 puntos |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lbin |
Sección transversal del conductor: | 0,5 a 4 mm² / 20 a 11 AWG (ferrules sólidos, trenzados y con cordones de arrastre) |
Longitud desnuda del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas |
Montaje: | Caja de pared |
Material de la carcasa: | Plástico, aluminio, vidrio |
Color de la cáscara: | Negro |
Ponente: | 0,8W*1 |
Medio ambiente |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | Del 30 % al 70 % de HR |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico |
Fuente de alimentación: | 230 VAC, 50/60Hz |
Consumo energético: | < 1 W |
Fuente de alimentación USB TIPO-C: | 5V⎓, 1A |
Clasificaciones de circuitos de salida |
Voltaje máximo de conmutación: | 230 VAC |
Corriente máxima de conmutación: | 5 A |
Sensores, medidores |
Sensor de temperatura interna: | No |
Sensor de temperatura ambiente: | Sí |
Sensor de humedad: | Sí |
Sensor de luz: | Sí |
Micrófono: | Sí |
G-sensor: | Sí |
Sensor de proximidad: | Sí |
Radio |
Wi-Fi |
Protocolo: | 802.11 b/g/n |
Banda RF: | 2412 - 2472 МHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m / 100 ft en interior y 50 m / 160 ft al aire libre (depende de las condiciones locales) |
Bluetooth |
Protocolo: | 5.0 |
Banda RF: | 2402 - 2480 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m / 33 pies en interiores y 30 m / 100 pies al aire libre (depende de las condiciones locales) |
Unidad de microcontrolador |
CPU: | SC7731E, Quad Core A7 1,3GHz |
RAM: | 1 GB |
Flash: | 4 GB |
Sistema: | Android 8.1 |
Capacidades del firmware |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 2 URLs por gancho... |
Guion: | No |
MQTT: | Sí |
Diagramas básicos de cableado

Leyenda
Terminales | Cables |
|---|
SW | Terminal de entrada del conmutador | N | Cable neutro |
O | Terminal de salida | L | Cable vivo (230 VAC, 50/60 Hz) |
N | Neutro terminal | | |
L | Terminal en vivo (230 VAC, 50/60 Hz) | | |
Control inteligente Shelly
Interfaz de usuario web de Shelly
Solución de problemas
- Asegúrate de que el dispositivo esté correctamente alimentado:
- Revisa los cables de alimentación, enchufes y cualquier indicador de encendido en el dispositivo.
- Inspecciona las conexiones:
- Verifica que todas las conexiones, incluidos los cables y el cableado, estén seguras y bien colocadas. Las conexiones sueltas pueden causar problemas de funcionalidad.
- Revisa la configuración del dispositivo:
- Si corresponde, revisa y revisa la configuración del dispositivo. Asegúrate de que las configuraciones sean correctas y se ajusten a tu uso previsto.
- Actualizar firmware/software:
- Comprueba si hay actualizaciones de firmware o software disponibles para el dispositivo. Mantener el dispositivo actualizado puede resolver problemas conocidos y mejorar el rendimiento.
- Reiniciar o reiniciar:
- A veces, un simple reinicio puede resolver fallos temporales. Apaga el dispositivo, espera unos segundos y luego enciéndelo de nuevo.
- Comprueba la conexión a la red:
- Si el dispositivo está conectado a una red, asegúrate de que la configuración de red sea correcta. Prueba la conexión de red y considera reiniciar routers o switches si es necesario.
- Inspecciona los componentes físicos:
- Inspecciona físicamente el dispositivo en busca de signos de daño, sobrecalentamiento o comportamiento inusual.
- Comprueba la compatibilidad:
- Asegúrate de que el dispositivo sea compatible con otros componentes de tu sistema, incluyendo hardware y software. Los problemas de incompatibilidad pueden provocar fallos.
- Monitoriza los factores medioambientales:
- Considera factores ambientales como la temperatura y la humedad.
- Inspeccionar la calidad de la fuente de alimentación:
- La mala calidad de la energía, incluyendo picos o fluctuaciones de voltaje, puede afectar al rendimiento del dispositivo. Considera usar un protector contra sobretensiones o un regulador de voltaje si es necesario.
