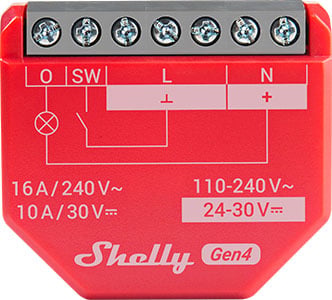

Shelly 1PM Gen4 – Interruptor Inteligente con Medición de Potencia Wi-Fi/Zigbee/Bluetooth

SKU #

Controla y monitorea tus dispositivos con precisión usando el Shelly 1PM Gen4 de 16A.

$ 40.055 40055.0 CLP $ 40.055

$ 33.660

Interruptor inteligente Shelly 1PM Gen4 con medición de potencia hasta 16A, compatible con Wi-Fi, Zigbee y Bluetooth para control remoto y monitoreo energético en tiempo real.

Iluminación
Tipo de dispositivo
Tipo de dispositivo
Instalación
Instalación
Instalación
Fuente de energía
Salidas
Salidas
Salidas
Entradas
Conectividad
Conectividad

Esta combinación no existe.

Iluminación: Switch

Tipo de dispositivo: Switch, Gen4

Instalación: Requiere cableado, Detrás del enchufe, 1 Fase

Fuente de energía: AC

Salidas: 1 Canal, AC, Hasta 15A

Entradas: 1 Entrada

Conectividad: WIFI, Bluetooth

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

Características principales

Conectividad Wi-Fi: El dispositivo puede conectarse a su red Wi-Fi doméstica, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
Conectividad Bluetooth: Bluetooth y la puerta de enlace BLE están disponibles para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
Conectividad Zigbee: Zigbee está disponible para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
Integración con plataformas de hogar inteligente: Puede integrar el Shelly 1PM Gen4 con plataformas de hogar inteligente populares, como Google, Alexa y Samsung SmartThings. Esto permite el control por voz y la automatización a través de estas plataformas.
Interruptor inteligente con medición de energía: actúa como un interruptor inteligente con la capacidad adicional de medir el consumo de energía, lo que le permite monitorear el uso de energía de los electrodomésticos conectados.
Diseño compacto: Diseñado como un interruptor de formato pequeño, lo que lo hace adecuado para instalarlo en cajas de pared eléctricas estándar, detrás de enchufes, interruptores de luz u otros espacios reducidos.
Control remoto: permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema de automatización del hogar.
Control local y en la nube: Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
Procesador mejorado: actualizado con un procesador mejorado y soporte para conectividad Zigbee.
Acceso remoto: permite el acceso, control y monitoreo remoto desde cualquier ubicación con conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
Interfaz web incorporada: cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
Conectividad inalámbrica: El dispositivo admite los protocolos Wi-Fi (802.11 b/g/n/ax) y Bluetooth 5.0 con capacidades de alcance interior y exterior específicas.
Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
Extensor de rango Wi-Fi para dispositivos IoT: un extensor Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
Extensor de rango Zigbee para dispositivos IoT: un extensor Zigbee se utiliza para ampliar el alcance de su red Zigbee al recibir su señal Zigbee, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
Horarios: Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
Componentes virtuales: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
Compatibilidad con KNX net/IP: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/

Casos de uso

Control de electrodomésticos: Úselo para controlar y automatizar de forma remota el funcionamiento de varios electrodomésticos, como luces, ventiladores u otros dispositivos.
Monitoreo de energía: Monitoree el consumo de energía de los electrodomésticos conectados en tiempo real. Esto es útil para comprender los patrones de consumo de energía y promover la eficiencia energética.
Automatización del hogar: integre Shelly 1PM Gen4 en su sistema de automatización del hogar para crear escenas y horarios personalizados para sus dispositivos.
Eficiencia energética: aproveche la función de medición de energía para identificar electrodomésticos que consumen mucha energía y tomar decisiones informadas para mejorar la eficiencia energética general de su hogar.
Monitoreo remoto: Vigila tus dispositivos incluso cuando no estás en casa. La función de acceso remoto te permite monitorear y controlar los electrodomésticos conectados desde cualquier lugar con conexión a internet.

Casos de uso de la domótica

1. Control de iluminación con monitorización de potencia

Controle las luces de forma remota y monitoree su consumo de energía.
Detecta si una bombilla está defectuosa observando el consumo de energía.
Identifique qué habitaciones tienen un alto consumo de energía de iluminación.

2. Monitoreo y automatización de electrodomésticos

Automatice y realice un seguimiento del uso de electrodomésticos de alta carga (por ejemplo, horno, lavavajillas, lavadora).
Utilice datos de energía para activar automatizaciones (por ejemplo, una notificación cuando se termina de lavar la ropa).
Programe los dispositivos para que funcionen durante horas de menor consumo de energía.

3. Control de calentadores y calderas

Encender/apagar calentadores de agua eléctricos o calentadores de ambiente (Corriente de conmutación máxima: 16 A).
Monitorear el consumo de energía para comprender los costos de calefacción.
Automatizar según la temperatura o la hora del día.

4. Protección contra sobrecargas

Proteja los dispositivos conectados estableciendo umbrales de potencia máxima.
Se apaga automáticamente si el consumo de energía excede los límites.

Aplicaciones comerciales y minoristas

1. Optimización energética en oficinas

Realice un seguimiento y optimice el uso de energía para equipos compartidos (impresoras, cafeteras).
Automatizar el apagado del equipo después del horario laboral.

2. Zonas de iluminación con análisis de energía

Agrupe la iluminación por zonas y analice los patrones energéticos para ahorrar costes.

3. Mantenimiento preventivo

Detectar tendencias anormales de consumo de energía para anticipar fallas en máquinas o accesorios.

Aplicaciones industriales y de servicios públicos

1. Control de motor o bomba con monitoreo

Control de bombas de riego o circulación (Corriente máxima de conmutación: 16A).
Monitorea el uso de energía para detectar si un motor tiene un rendimiento superior o inferior al esperado (corriente de conmutación máxima: 16 A).

2. Seguimiento del uso de energía solar/fuera de la red

Monitorizar la carga en circuitos alimentados por inversores o baterías de respaldo (Corriente de conmutación máxima: 16 A).
Optimice la carga en función de la producción solar o la capacidad de la batería (corriente de conmutación máxima: 16 A).

Aplicaciones principales

Residencial
MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
Gobierno/municipal
Universidad/colegio

Integraciones

Capacidades compatibles con Amazon Alexa

Sí

Características compatibles con Google Smart Home

Sí

Capacidades compatibles con Samsung SmartThings

Sí

Esquemas internos simplificados

Interfaces eléctricas del dispositivo

Entradas

1 entrada de interruptor/botón en terminal de tornillo: SW
5 entradas de alimentación en terminales de tornillo: 2 N (+) y 3 L (Ʇ)

Salidas

1 salida de relé con medición de potencia en terminal de tornillo: O

Interfaz de complemento

Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!

Conectividad

Wi-Fi
Bluetooth
Zigbee
Asunto

Función de seguridad

Protección contra sobrecalentamiento
Protección contra sobretensiones
Protección contra sobrecorriente
Protección contra sobrecargas

Tipos de carga admitidos

Resistivas (bombillas incandescentes, aparatos de calefacción)
Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados, lavadoras, secadoras)

Interfaz de usuario

Entradas

Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
- Presione 5 veces consecutivas para cambiar el dispositivo del firmware Matter (predeterminado) a Zigbee.
- Pulsa 3 veces consecutivas para activar el modo Zigbee. El dispositivo permanece en este modo durante 2 minutos y puedes encontrarlo en la plataforma de domótica a través del Zigbee Hub.

Salidas

Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
  1 segundo ON/ 1 segundoOFF
- Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
  1 segundo ON/ 3 segundosOFF
- Conectado a una red Wi-Fi:
  ConstantementeON
- La nube está habilitada, pero no conectada:
  1 segundo ON/ 5 segundosOFF
- Conectado a Shelly Cloud:
  ConstantementeON
- OTA (actualización por aire):
  ½ seg ON/ ½ segundoOFF
- Botón presionado y mantenido durante 5 segundos:
  ½ segundo ON/ ½ segundoOFF
- Pulsaciones de botón y mantenidas durante 10 segundos:
  ¼ de segundo ON/ ¼ de segundoOFF

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Presupuesto

Cantidad	Valor
Físico
Tamaño (alto x ancho x profundidad):	37 x 42 x 16 mm / 1,46 x 1,65 x 0,63 pulgadas
Peso:	27 g / 0,95 oz
Par máximo de los terminales de tornillo:	0,4 Nm / 3,5 lb/pulg.
Sección transversal del conductor:	0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón)
Longitud pelada del conductor:	6 a 7 mm / 0,24 a 0,28 pulgadas
Montaje:	Consola de pared
Material de la carcasa:	Plástico
Color de la carcasa:	Rojo
Color de los terminales:	Gris (Gris Ratón)
Ambiental
Temperatura ambiente de trabajo:	-20 °C a 40 °C / -5 °F a 105 °F
Humedad:	30 % a 70 % de humedad relativa
Altitud máxima:	2000 m / 6562 pies
Eléctrico
Fuente de alimentación:	110-240 V~ 24-30 V⎓
Consumo de energía:	< 1 W
No es necesario el neutro:	No
Protección externa:	Interruptor de protección de cables según EN60898-1 (característica de disparo B o C, corriente nominal máx. 16 A, capacidad de interrupción mín. 6 kA, clase de limitación de energía 3)
Clasificaciones de circuitos de salida
Tensión máxima de conmutación:	240 V~ 30 V⎓
Corriente de conmutación máxima:	16 A (240 V~) 10 A (30 V⎓)
Sensores, medidores
Voltímetro (CA):	Sí
Amperímetro (CA):	Sí
Sensor de temperatura interna:	Sí
Radio
Wi-Fi
Protocolo:	802.11 b/g/n/ax
Banda de RF:	2412 - 2472 MHz
Potencia máxima de RF:	< 20 dBm
Rango:	Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales)
Bluetooth
Protocolo:	5.0
Banda de RF:	2402 - 2480 MHz
Potencia máxima de RF:	< 4 dBm
Rango:	Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales)
Zigbee
Protocolo:	802.15.4
Repetidor Zigbee:	Sí
Bandas de RF:	2400 a 2483,5 MHz
Potencia máxima de RF:	< 20 dBm
Rango:	Hasta 100 m/328 pies en interiores y 300 metros/984 pies en exteriores (depende de las condiciones locales)
Unidad de microcontrolador
CPU:	ESP-Shelly-C68F
Flash:	8 MB
Capacidades del firmware
Horarios:	20
Webhooks (acciones de URL):	20 con 5 URL por gancho
Scripting:	Sí
MQTT:	Sí

Diagramas de cableado básicos

Fuente de alimentación de 110-240 V~

Fuente de alimentación de 24-30 V⎓

Leyenda

Terminales		Cables
I	Terminal de entrada del circuito de carga	L	Cable bajo tensión (110-240 V~)
O	Terminal de salida del circuito de carga	+	24-30 V ⎓ cable positivo
SW	Terminal de entrada del interruptor (control O)	N	Cable neutro
L	Terminal activo (110-240 V~)	GND	24-30 V ⎓ cable de tierra
N	Terminal neutro
+	Terminal positivo de 24-30 V⎓
Ʇ	Terminal de tierra de 24-30 V⎓
