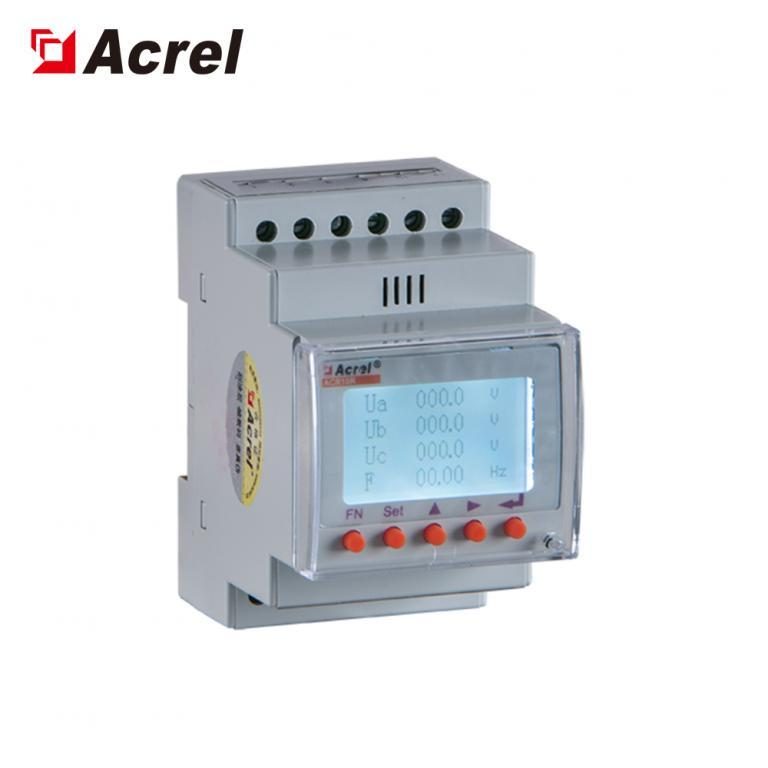

Medidor Armónico Trifásico ACR10R-D190RE4 con Bobina Rogowski de 190 mm (20.000 A)

SKU #

Medidor trifásico de armónicos con bobina Rogowski de 190 mm (20.000 A) y comunicación RS485 Modbus RTU.

$ 1.058.719 1058719.0 CLP $ 1.058.719

$ 1.058.719

+ IVA

El ACR10R-D190RE4 es un medidor trifásico avanzado diseñado para el monitoreo de alta corriente en sistemas eléctricos industriales.

Su bobina Rogowski D190 (Ø 190 mm) permite medir hasta 20.000 amperios, ideal para instalaciones con grandes barras o conductores de potencia.

Incorpora una pantalla LCD retroiluminada, interfaz RS485 con protocolo Modbus-RTU, entradas digitales (4DI) y salidas de relé (2DO) configurables, ofreciendo gran flexibilidad en aplicaciones de control y supervisión.

El equipo mide con precisión parámetros como corriente, tensión, potencia activa/reactiva/aparente, frecuencia, factor de potencia y contenido armónico hasta la 31.ª orden.

Es ampliamente utilizado en plantas industriales, proyectos de eficiencia energética, centros de distribución eléctrica y monitoreo de calidad de energía.

rango de temperatura
- −10 °C a +55 °C
Precisión
- 0.5
Precisión
- 10
LCD

Esta combinación no existe.

rango de temperatura: −10 °C a +55 °C

Precisión: 0.5, 10

LCD: Si

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

El ACR10R-D190RE4 forma parte de la serie Acrel ACR10RH, especializada en análisis de energía con bobinas Rogowski externas.

Sus principales especificaciones son:

Tipo de instalación: sobre riel DIN, diseño compacto.
Tipo de sensor: bobina Rogowski D190 (Ø 190 mm) – rango de hasta 20.000 A.
Mediciones: tensión, corriente, potencia activa, reactiva y aparente, frecuencia y factor de potencia.
Análisis armónico: hasta la 31.ª orden, con visualización por fase y total.
Energía en cuatro cuadrantes, activa y reactiva.
Comunicación: RS485 Modbus-RTU (1 canal).
Entradas digitales: 4 contactos secos (para estado remoto).
Salidas de relé: 2 salidas NO programables (AC 250 V/3 A o DC 30 V/3 A).
Alimentación: AC/DC 85–270 V (consumo < 10 VA).
Precisión: clase 0.5 para corriente y tensión, clase 1 para energía reactiva.
Pantalla: LCD con navegación mediante teclas frontales.
Frecuencia de red: 45 – 65 Hz.
Temperatura de operación: −10 °C a +55 °C.
Aplicaciones: monitoreo de tableros de potencia, control de armónicos, gestión energética en industrias de alta demanda, siderurgia, minería y generación eléctrica.
