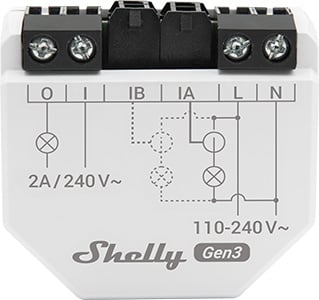

Shelly EM Gen3
Medidor de energía inteligente compacto con Wi-Fi y hasta dos canales de medición sin contacto.
| Salidas de la válvula: 2 Salidas |
| Dimensiones: 37 × 42 × 16 mm |
| Tipo de dispositivo: Gen3, Medidor de energía |
| Instalación: Requiere cableado, Detrás del enchufe, 1 Fase |
| Fuente de energía: AC (110-240 V~ 50/60 Hz) |
| Salidas: 1 Canal |
| Entradas: 2 Entradas |
| Conectividad: WIFI, Bluetooth |
Identificación del dispositivo
- Nombre del dispositivo: Shelly EM Gen3
- Modelo del dispositivo: S3EM-002CXCEU
- SSID del dispositivo: ShellyEMG3-XXXXXXXXXXXX
- ID de modelo BLE: 0x1027
Descripción breve
Shelly EM Gen3 (el Dispositivo) es un medidor de energía inteligente de formato compacto que utiliza hasta dos transformadores de corriente (medición sin contacto). Este medidor permite medir el consumo de electrodomésticos e informar a un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red wifi local o a través de servicios de domótica en la nube. El Dispositivo cuenta con almacenamiento interno para datos que permite su posterior recuperación. Cuenta con un interruptor de contacto seco para controlar cargas externas.
Se puede acceder, controlar y monitorear Shelly EM Gen3 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un punto de acceso Wi-Fi y a Internet.
Shelly EM Gen3 se puede instalar en cajas eléctricas de pared estándar, junto a electrodomésticos, enchufes o en otros lugares con espacio de instalación limitado.
Shelly EM Gen3 tiene una interfaz web incorporada que se puede utilizar para monitorear, configurar y controlar el dispositivo.
Características principales
- Factor de forma compacto
- Medición monofásica de dos canales
- Conexión del transformador de corriente
- Relé de contacto seco para control de contactores
- Reloj de tiempo real
- Los registros de datos se almacenan en el dispositivo durante hasta 10 días de registros de datos de minutos.
Casos de uso
- Monitoreo del consumo de energía: Monitoree el consumo de energía de los dispositivos conectados en tiempo real. Esta información puede ser valiosa para comprender los patrones de consumo energético y tomar decisiones informadas para reducirlo.
- Optimización de la eficiencia energética: identificar patrones de consumo de energía eléctrica y optimizar el uso de la electricidad.
- Comprobación del estado de los electrodomésticos: Realice un seguimiento del consumo de energía de cada electrodoméstico para evaluar su estado y rendimiento a lo largo del tiempo. Los picos o cambios repentinos en el consumo de energía pueden indicar problemas con el electrodoméstico.
- Gestión de costos: con el conocimiento del consumo de energía, puede estimar el costo de funcionamiento de dispositivos específicos y administrar sus gastos de electricidad de manera más efectiva.
- Modernización que ahorra espacio: integre el dispositivo en cajas eléctricas de pared estándar, detrás de enchufes, interruptores de luz u otras ubicaciones con espacio limitado.
- Monitoreo remoto: Shelly EM Gen3 permite la publicación de datos en Shelly Cloud u otros sistemas de recopilación y almacenamiento de datos en la nube. Esto le permite monitorear el consumo de energía incluso fuera de casa.
- Monitoreo local: Al igual que el resto de la línea de dispositivos Shelly Wi-Fi, Shelly EM Gen3 permite monitoreo y automatización local. Acceda a los registros de consumo de energía almacenados directamente desde la interfaz del dispositivo. Automatice localmente con reglas basadas en el consumo de energía instantáneo o el consumo de energía durante un período determinado.
Aplicaciones principales
- Residencial
- MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
- Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
- Gobierno/municipal
- Universidad/colegio
- Agricultura
Esquemas internos simplificados
Conectividad
- Wi-Fi
- Bluetooth
Protocolos
- MQTT
- HTTP
- WebSocket
- RPC
Función de seguridad
- Detección y generación de informes de temperatura interna
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (controladores de iluminación LED, bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivos (transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Entradas
- Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Cantidad | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 37 x 42 x 16 mm / 1,46 x 1,65 x 0,63 pulgadas |
Peso: |
|
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas |
Montaje: | Consola de pared, Armario eléctrico |
Material de la carcasa: | Plástico |
Color de la carcasa: |
|
Color de los conectores: | Negro |
Ambiental | |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | 30 % a 70 % de humedad relativa |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: | 110 - 240 V~ 50/60 Hz |
Consumo de energía: | < 1,2 W |
No es necesario el neutro: | Sí o no |
Protección externa: | 2 A, característica de disparo B o C, capacidad de interrupción de 6 kA, clase de limitación de energía 3 |
Clasificaciones de circuitos de salida | |
Tensión máxima de conmutación: | 240 V~ |
Corriente de conmutación máxima: | 2 A/240 V~ |
Sensores, medidores | |
Voltímetro (CA): | 110-240 V~ 50/60 Hz |
Precisión del voltímetro: | ±2% |
Amperímetro (CA): | 0 - 80 A |
Precisión del amperímetro: | ±2 % (2 - 50 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A) |
Transformadores de corriente compatibles: |
|
Medidores de potencia y energía: |
|
Carga mínima de calibración de canal a canal: | 500 vatios |
Umbral sin carga: | 30 VA por canal |
Almacenamiento de datos de medición: | Al menos 10 días de resolución de datos de 1 minuto |
Exportación de datos: |
|
Sensor de temperatura interna: | Sí |
Radio | |
Wi-Fi | |
Protocolo: | 802.11 b/g/n |
Banda de RF: | 2412 - 2472 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Bluetooth | |
Protocolo: | 4.2 |
Banda de RF: | 2402 - 2480 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
Unidad de microcontrolador | |
UPC: | ESP-Shelly-C38F |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | Sí |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Sí |
MQTT: | Sí |
Cifrado: | Sí (Nivel de transporte) |
Autenticación: | Sí (Nivel de aplicación y transporte) |
Diagramas de cableado básicos
Leyenda
Terminales | Cables | ||
|---|---|---|---|
Oh | Terminal de salida del circuito de carga | Yo | Cable con corriente (110-240 V) |
I | Terminal de entrada del circuito de carga | norte | Cable neutro |
Iowa | Entrada del transformador de corriente del primer canal | Transformadores de corriente | |
IB | Entrada del transformador de corriente del segundo canal | Llamada a la acción | Transformador de corriente de primer canal |
Yo | Terminal activo (110-240 V) | CTB | Transformador de corriente de segundo canal |
norte | Terminal neutro |
