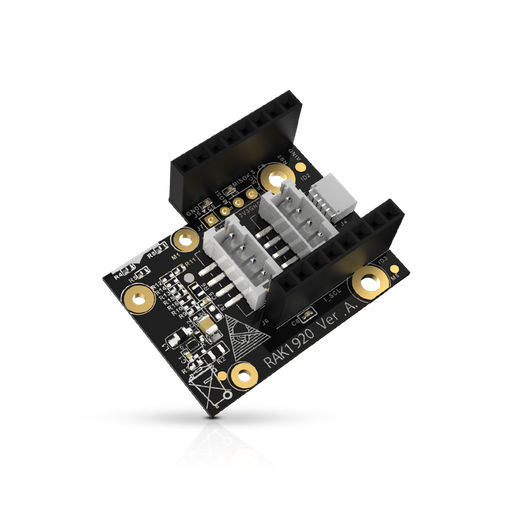

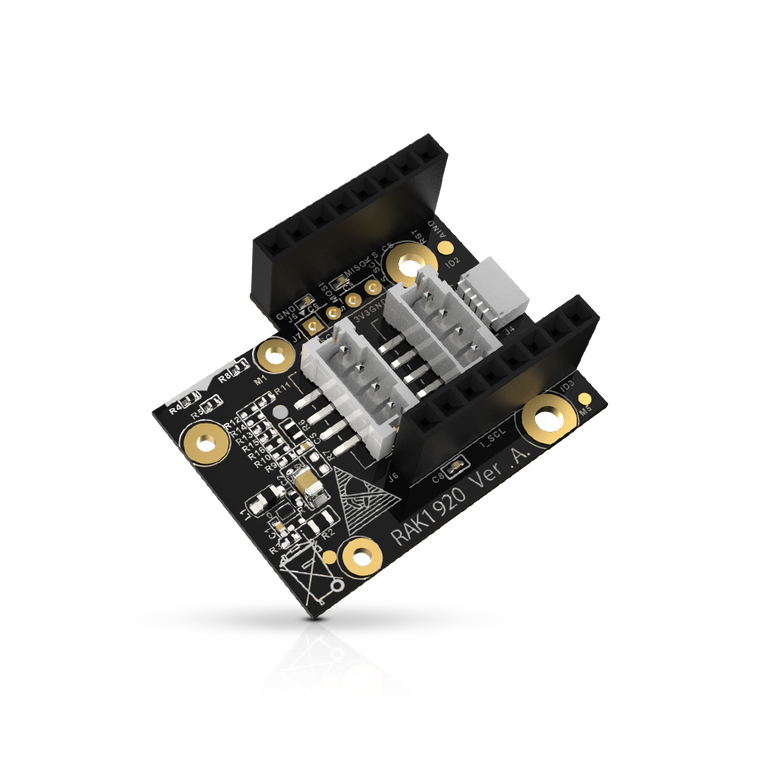

WisBlock Sensor Adapter Module RAK1920

Descripción del producto

RAK1920 es una interfaz WisBlock que amplía el sistema WisBlock con la opción de conectar las conexiones de los sensores de MikroElektronika, Sparkfun y SeeedStudio a WisBlock.

RAK1920 es la interfaz para todos los Click! tableros de MikroElektronika. Su segundo conector es compatible con todos los módulos de 3.3V de Sparkfun con el conector QWIIC. Y tiene dos conectores compatibles con Grove. El primer conector es para todos los sensores I2C y digitales IO Grove de SeeedStudio, el segundo es compatible con UART y sensores analógicos Grove.

RAK1920 combinado con el RAK4631 WisBlock Core le da a su solución una interfaz con los sensores estándar de MikroElektronika, Sparkfun y SeeedStudio. Esta interfaz es el puente entre dichos sensores y la comunicación LoRaWan®, conexiones punto a punto LoRa® o BLE.

RAK1920 es ideal para aplicaciones alimentadas por batería porque el sistema WisBlock permite apagar el módulo por completo para reducir aún más el consumo de energía del sistema.

Características principales

• Placa adaptadora de sensores para conectar sensores basados en Click!, QWICC y Grove a WisBlock.
• Factor de forma pequeño
• ¡1 clic! Ranura compatible
• 2 conectores compatibles con Grove
• 1 conector compatible con QWIIC
• Compatibilidad con sensores de 3 V y 5 V
• Termistor PTC para evitar la sobrecarga de potencia de salida

Inclusiones de empaque

• 1 pieza RAK1920
