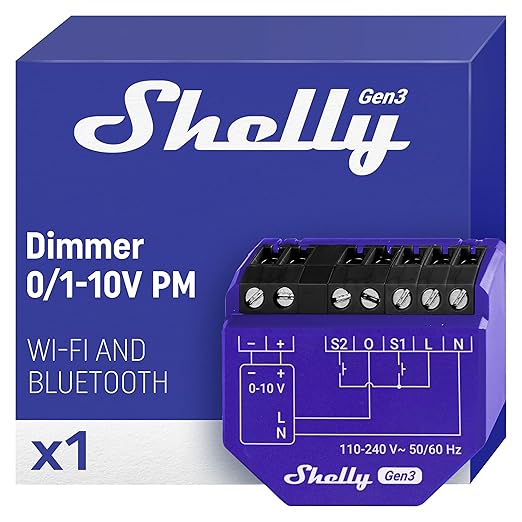

Regulador de Intensidad Dimmer 0/1-10 V PM Gen3
Dimmer 0/1-10V PM Gen 3 Controlador de atenuación inteligente con medición de potencia. Compatible con controladores de 0-10 V y 1-10V.
| Iluminación: Dimming (Atenuación) |
| Tipo de dispositivo: Iluminación |
| Instalación: Requiere cableado, Detrás del enchufe, 1 Fase, con neutro |
| Fuente de energía: AC |
| Salidas: 1 Canal, 0-10V, 1-10V |
| Entradas: 2 Entradas |
| Conectividad: WIFI, Bluetooth |
¡Úselo con sus interruptores existentes!
Utilice su estilo y marca de interruptores favoritos e integre perfectamente las capacidades de atenuación en su configuración actual.
Identificación del dispositivo
- Nombre del dispositivo: Shelly Dimmer 0/1-10V PM Gen3
- Modelo del dispositivo: S3DM-0010WW
- SSID del dispositivo: Shelly0110DimG3-XXXXXXXXXXXX
- ID de modelo BLE: 0x1072
Descripción breve
Shelly Dimmer 0/1-10V PM Gen3 (el Dispositivo) es un controlador de atenuación inteligente que permite controlar remotamente los controladores de atenuación a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. El dispositivo es un controlador de suministro de corriente compatible con controladores de 0-10 V y 1-10 V.
Características principales
- Bluetooth: El dispositivo cumple con el estándar Bluetooth y puede conectarse con otros dispositivos Bluetooth para intercambiar datos de corto alcance.
- Puerta de enlace BLE: facilita la comunicación entre dispositivos habilitados para BLE y Wi-Fi.
- Wi-Fi: El dispositivo puede conectarse a una red inalámbrica.
- Extensor de rango Wi-Fi: retransmite la señal Wi-Fi y extiende su alcance.
- Scripting: Permite crear escenarios de automatización a través de scripts.
- Horarios básicos: admite horarios y rutinas semanales, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.
- Horarios avanzados: admite horarios y rutinas detallados durante todo el año con una amplia gama de ajustes de tiempo, desde segundos hasta meses, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.
- Compatible con el complemento Shelly Plus: el dispositivo admite la conexión con la interfaz del sensor a los dispositivos Shelly Plus.
- Temporizadores de encendido y apagado automático: habilita la configuración del temporizador de encendido y apagado automático.
- Acciones locales: permite crear escenarios de automatización dentro de la red Wi-Fi local, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.
- Webhooks: admite la automatización a través de una comunicación liviana e impulsada por eventos con otros dispositivos.
- Compatibilidad: Altamente compatible con sistemas de automatización del hogar de terceros.
- No necesita concentrador: listo para usar de forma local o remota a través de Shelly Smart Control o sistemas de terceros.
- Registro de actividad: almacena un historial detallado de eventos.
- KVS (almacenamiento clave-valor): el servicio KVS proporciona un almacenamiento persistente básico de pares clave-valor.
- Umbrales y compensaciones personalizables para temperatura, humedad y luz cuando/si se utiliza con el complemento Plus
- Seguridad: Protecciones contra sobrecorriente/voltaje/potencia
- Medición de potencia: Monitoreo preciso del consumo energético. Se muestra información sobre voltaje (V), corriente (A) y consumo (W).
- Integración de diversos controladores: admite tipos de controladores de 0-10 V y 1-10 V (luces, motores, válvulas, etc.).
- Modo nocturno: permite establecer un brillo específico de las luces de entrada durante la noche.
- Si el brillo del modo nocturno es < min_brightness_on_toggle , se aplica min_brightness_on_toggle
- Modo de entrada de interruptor/botón: permite un control de entrada flexible a través de interruptores y/o botones
- Control de atenuación con un botón
- Control de atenuación con dos botones
- Duración de la transición: controla el tiempo de atenuación del 0 al 100 % cuando está activado y del 100 al 0 % cuando está desactivado.
- Brillo mínimo al activarse: Nivel de brillo (en porcentaje) aplicado cuando el interruptor está activado y el brillo actual es inferior al "Brillo mínimo al activarse". El valor predeterminado es 3 %. No se aplica cuando se define una transición explícita (personalizada) en Programaciones y Acciones.
- Brillo mínimo/máximo: replantea el rango de la señal de atenuación para obtener un control de brillo más preciso en la salida.
- Velocidad de atenuación de los botones: Controla la velocidad con la que cambia el brillo de salida al mantener presionados los botones. El valor predeterminado es 3x.
- Preajustes de botón: Estado que se aplicará al hacer doble clic. El valor predeterminado es 100 %.
- Componentes virtuales: un conjunto especial de componentes que no existen inicialmente en el dispositivo y que son creados dinámicamente por el usuario.
Aplicaciones principales
- Residencial
- MDU (Unidades de Vivienda Múltiple - apartamentos, condominios, hoteles, etc.)…
- Local comercial ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)…
- Gobierno/municipal
- Universidad/colegio
Casos de uso
- Controle el brillo de las luces regulables dentro del rango de 0 a 10 V para establecer el brillo perfecto.
- Cree horarios inteligentes para que las luces ajusten automáticamente su brillo a lo largo del día.
- Actualice su sistema de iluminación existente con el Dimmer 0/1-10V PM Gen3 y continúe utilizando sus interruptores actuales.
- Sincronice sus luces con las horas de salida y puesta del sol fácilmente usando programas inteligentes.
- Active un modo nocturno para reducir el brillo durante las horas nocturnas.
- Integre el Dimmer 0/1-10V PM Gen3 con sistemas de terceros como Home Assistant, Google Home, Alexa y SmartThings para obtener opciones de control ampliadas.
- Utilice el dispositivo para atenuar o atenuar las luces con solo presionar un botón o dos veces.
- Supervise y mida el uso de energía de las luces conectadas para la gestión energética.
Integraciones
Capacidades compatibles con Amazon Alexa
Sí
Características compatibles con Google Smart Home
Sí
Capacidades compatibles con Samsung SmartThings
Sí
Esquemas internos simplificados
Interfaces eléctricas del dispositivo
Entradas
- 2 entradas de interruptor/botón en terminales de tornillo: S1 y S2
- 2 entradas de alimentación en terminales de tornillo: 1 N y 1 L
Salidas
- 2 salidas 0-10V en terminales de tornillo: + y -
- 1 salida de relé con medición de potencia en terminal de tornillo
Interfaz de complemento
- Interfaz serial propietaria de Shelly
¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!
Conectividad
- Wi-Fi
- Bluetooth
Función de seguridad
- Protección contra sobrecalentamiento
- Protección contra sobretensiones
- Protección contra sobrecorriente
- Protección contra sobrecargas
Tipos de carga admitidos
- Control de señal de 0-10 V para múltiples tipos de controladores (luces, motores, válvulas, etc.)
- Control de señal de 1-10 V
Interfaz de usuario
Entradas
- Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Cantidad | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 38,5 x 43,5 x 17 mm / 1,52 x 1,71 x 0,67 pulgadas |
Peso: | 28,5 g / 0,99 oz |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón) |
Longitud pelada del conductor: | 5 a 6 mm / 0,20 a 0,24 pulgadas |
Montaje: | Construcción de consola de pared/detrás de la pared/techo |
Material de la carcasa: | Plástico |
Color de la carcasa: | Carcasa: Pantone 2736C (azul) Impresión: Blanco |
Color del conector: | negro |
Ambiental | |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | 30 % a 70 % de humedad relativa |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: | 110-240 V~ 50/60 Hz |
Consumo de energía: | < 1,5 W |
No es necesario el neutro: | No |
Tipo de control de voltaje 0-10 V/1-10 V: | Abastecimiento actual |
Protección externa: | 16 A, característica de disparo B o C, capacidad de interrupción de 6 kA, clase de limitación de energía 3 |
Clasificaciones de circuitos de salida. | |
Tensión máxima de conmutación: | 240 V~ |
Corriente de conmutación máxima: | 13 A |
Corriente máxima de control: | 35 mA |
Sensores, medidores | |
Voltímetro (CA): | 110 V - 240 V |
Precisión del voltímetro: | ±10 % |
Amperímetro (CA): | 50 mA - 16 A |
Precisión del amperímetro: | ±10 % |
Medidores de potencia y energía: |
|
Almacenamiento de datos de medición: | No |
Sensor de temperatura interna: | Si |
Radio | |
Wi-Fi | |
Protocolo: | 802.11 b/g/n |
Banda de RF: | 2401 - 2495 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Bluetooth | |
Protocolo: | 4.2 |
Banda de RF: | 2400 - 2483,5 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
Unidad de microcontrolador | |
Código postal: | Shelly ESP32 C3 |
Frecuencia del reloj: | 40 MHz |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Si |
MQTT: | Si |
Horarios avanzados: | Si |
KVS (almacén de clave-valor): | Si |
Diagramas de cableado basico
Leyenda
Terminales | Cables | ||
|---|---|---|---|
- | Terminal negativo de 0-10 VCC | Hola | Cable con corriente (110-240 V) |
+ | Terminal positivo de 0-10 VCC | norte | Cable neutro |
Oh | Salida de relé | ||
S1 | Terminales de entrada de interruptor/botón para control de luz | ||
S2 | Terminales de entrada de interruptor/botón para control de luz | ||
Hola | Terminal activo (110-240 V) | ||
norte | Neutro terminal | ||
Atenuar-/Atenuar + | Terminal positivo/negativo del controlador LED | ||
V-/V+ | Salida positiva/negativa del controlador LED |
Solución de problemas
…
Componentes y API
Cumplimiento y certificación
Cumplimiento
Declaración de conformidad UE multilingüe del regulador Shelly 0_1-10V PM Gen3.pdf
Regulador de intensidad Shelly 0_1-10 V PM Gen3 AU/NZ Certificado de idoneidad.pdf
Guía del usuario de la empresa
Guía de usuario y seguridad empresa multilingüe del regulador Shelly Dimmer 0_1-10V PM Gen3.pdf
Guías de instalación
FICHA TÉCNICA
Ficha Técnica
Hoja de datos
