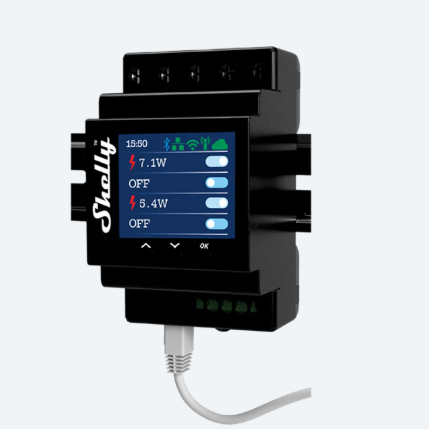

Interruptor inteligente profesional de 4 canales 16A por canal para riel DIN con medición de potencia
Pro 4 PM Interruptor inteligente profesional de 4 canales para carril DIN 16A por canal
| Iluminación: Switch |
| Tipo de dispositivo: Switch |
| Instalación: Requiere cableado, Riel DIN, 1 Fase |
| Fuente de energía: AC |
| Salidas: 4 Canales, AC, Contacto seco, Hasta 15A |
| Entradas: 1 Entrada |
| Conectividad: WIFI, Bluetooth |
Descripción breve
Shelly Pro 4PM es un interruptor inteligente de cuatro canales, montable en riel DIN, con funciones de medición de potencia. Optimizado con flexibilidad de firmware, conectividad LAN y pantalla gráfica a color, ofrece a los integradores profesionales muchas más opciones para soluciones para el cliente final. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube.
Shelly Pro 4PM puede ser accedido, controlado y monitoreado de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi ya Internet.
Shelly Pro 4PM tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.
Aplicaciones principales
- Residencial
- MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
- Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
- Gobierno/municipal
- Universidad/colegio
Integraciones
- Alexa
- Samsung SmartThings
Esquemas internos simplificados (≠)
Interfaces eléctricas del dispositivo
Entradas
- 4 entradas de interruptor/botón en terminales de tornillo : S1 , S2 , S3 y S4
- 2 entradas de alimentación en terminales de tornillo: 1 N y 1 L
Salidas
- 4 salidas de relé: O1 , O2 , O3 y O4.
Puerto Ethernet
- 1 conector RJ45
¡PRECAUCIÓN! Conecte o desconecte el cable LAN solo cuando el dispositivo esté apagado. El conector del cable LAN no debe ser metálico en las partes que toque el usuario para conectarlo o desconectarlo.
Conectividad
- Wi-Fi
- Ethernet
- Bluetooth
Características de seguridad
- Protección contra sobrecalentamiento
- Protección contra sobretensiones
- Protección contra sobrecorriente
- Protección contra sobrecargas
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Entradas
Tres botones de presión en la placa frontal:
- Botón izquierdo:
- Presione para desplazarse hacia arriba en el menú que se muestra actualmente
- Botón central:
- Presione para desplazarse hacia arriba en el menú que se muestra actualmente
- Botón derecho:
- Presione para activar la pantalla del dispositivo
- Mantenga presionado para ingresar a la pantalla del menú.
- Presione para seleccionar un elemento del menú
- Mantenga presionado mientras esté en un submenú para pasar al menú principal
Salidas
Pantalla LCD en color.
La pantalla LCD muestra una barra superior con información breve sobre el estado:
- Tiempo
- Estado de la conexión Bluetooth
- Desactivado - sin icono
- Habilitado - icono azul
- Estado de la LAN:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
- Estado de Wi-Fi STA:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
- Estado del punto de acceso Wi-Fi:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
- Estado de la nube:
- Desactivado - sin icono
- Habilitado, pero no conectado - icono rojo
- Conectado - icono verde
El resto de la pantalla LCD se utiliza para mostrar las pantallas del menú del dispositivo:
- Pantalla principal (predeterminada):
- Salida 1 encendido/apagado
- Salida 2 encendido/apagado
- Salida 3 encendido/apagado
- Salida 4 encendido/apagado
- Rojo:
- Habilitar/deshabilitar punto de acceso Wi-Fi
- Habilitar/deshabilitar Wi-Fi
- Habilitar/deshabilitar Ethernet
- Habilitar/deshabilitar Bluetooth
- Estado:
muestra información de estado completa - Mantenimiento
- Restablecimiento de Wi-Fi
- Restablecimiento de fábrica
- Reiniciar
Presupuesto
Tipo | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 96 x 53 x 59 ±0,02 mm / 3,78 x 2,01 x 2,32 ±0,02 pulgadas |
Peso: | |
Montaje: | carril DIN |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lbin (conectores verdes) |
Sección transversal del conductor: | 0,5 a 2,5 mm² / 20 a 14 AWG (conectores verdes) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas (conectores verdes) |
Material de la carcasa: | Plástico |
Color: | negro |
Ambiental | |
Temperatura ambiente: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad | 30 % a 70 % de humedad relativa |
Altitud máxima | 2000 m / 6562 pies |
Eléctrico | |
Voltaje de alimentación CA: | 110 - 240 V |
Tensión de alimentación CC: | N / A |
Consumo de energía: | < 4 W |
No es necesario el neutro: | No |
Clasificaciones de circuitos de salida. | |
Tensión máxima de conmutación CA: | 240 voltios |
Tensión máxima de conmutación CC: | N / A |
Corriente de conmutación máxima CA: | 16 A por canal, 40 A en total |
Corriente de conmutación máxima CC: | N / A |
Sensores, medidores | |
Voltímetro (CA) | Si |
Amperímetro (CA) | Si |
Sensor de temperatura interna: | Si |
Radio | |
Banda de RF: | 2400 - 2495 MHz |
Potencia máxima de RF: | <20 dBm |
Protocolo Wi-Fi: | 802.11 b/g/n |
Alcance de Wi-Fi: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Protocolo Bluetooth: | 4.2 |
Alcance de Bluetooth: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
MCU | |
Código postal: | ESP32-D0WDQ6 |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Si |
MQTT: | Si |
CoAP: | No |
Diagrama de cableado básico (≠)
 Carga resistiva |  Carga inductiva y amortiguador RC |
Leyenda
Terminales | Cables | ||
|---|---|---|---|
O1 , O2 , O3 , O4 | Terminales de salida del circuito de carga | Hola | Cable con corriente (110-240 V) |
S1 , S2 , S3 , S4 | Terminales de entrada de interruptor/botón | norte | Cable neutro |
Hola | Terminales activos (110-240 V) | ||
norte | Neutro terminal | ||
Rojo local | Conector RJ 45 de red de área local |
Solución de problemas
...
Componentes y API
Guía del usuario de la empresa
Guía de usuario y seguridad empresa multilingüe de Shelly Pro 4PM V2.pdf
Cumplimiento
Declaración de conformidad UE multilingüe de Shelly Pro 4PM.pdf
Declaración de cumplimiento de la Ley PSTI del Reino Unido de Shelly Pro 4PM.pdf
Certificado de idoneidad para Shelly Pro 4PM AU NZ.pdf
Guías de instalación
FICHA TÉCNICA
Ficha Técnica
Hoja de datos
