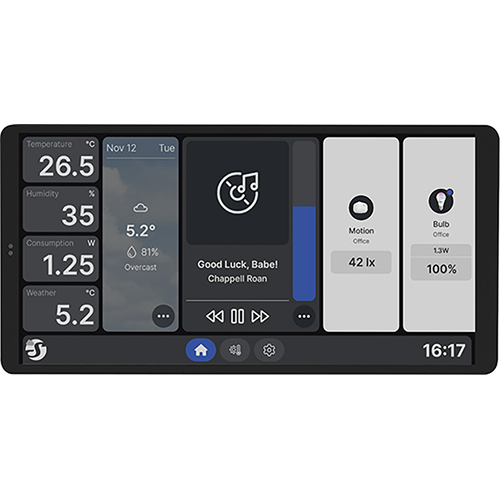

Shelly Wall Display X2

Breve descripción

Shelly Wall Display X2 (el Dispositivo) es un panel de control para el hogar inteligente con una pantalla a color de 6,9" y funcionalidad de conmutación de circuitos de carga.

Características principales

• Pantalla en color táctil de 6,9"
• Navegación fácil y pantalla de inicio personalizable
• Elección entre vista panorámica y vertical en la pantalla
• Relé integrado para control de electrodomésticos
• Altavoz integrado de 0,8 W
• Sensores integrados de temperatura, humedad y luz
• Monitorización del consumo energético de todos los dispositivos en una habitación en tu cuenta de Shelly Smart Control

Casos de uso

• Ajuste eficiente en espacio: Instala la Shelly Wall Display X2 en cajas eléctricas estándar para interruptores de luz.
• Control de electrodomésticos: Utilízalo para controlar y automatizar remotamente el funcionamiento de diversos aparatos eléctricos como luces, ventiladores u otros dispositivos. Ajusta el funcionamiento de deshumidificadores, humidificadores y ventiladores según las condiciones actuales de temperatura y humedad. Controla otros dispositivos basándose en un sensor de medición LUX integrado.
• Monitorización de la energía: Controla el consumo energético de los electrodomésticos de la habitación en tu cuenta de Shelly Smart Control. Esto es útil para entender los patrones de consumo energético y promover la eficiencia energética.
• Domótica: Integra el Shelly Wall Display X2 en tu sistema de domótica para crear escenas y horarios personalizados para tus dispositivos.
• Integración de audio: Conecta un altavoz Bluetooth o Sonos al Shelly Wall Display X2 para un control de audio mejorado. Reproduce música, notificaciones, alarmas y otras señales de audio para mejorar la cobertura sonora.
• Eficiencia energética: Aprovecha la función de medición de potencia para identificar los electrodomésticos que consumen mucho energía y tomar decisiones informadas para mejorar la eficiencia energética general de tu hogar.
• Monitorización remota: Mantén un ojo en tus dispositivos incluso cuando estés fuera de casa. La función de acceso remoto te permite monitorizar y controlar electrodomésticos conectados desde cualquier lugar con conexión a internet.
• Control climático: Ajusta el sistema de calefacción, ventilación y aire acondicionado según la temperatura y los niveles de humedad actuales para mantener un ambiente interior cómodo.
• Previene el moho y los hongos: Controla los niveles de humedad para evitar el crecimiento de moho y hongos en espacios como sótanos y baños. La Shelly Wall Display X2 puede activar dispositivos de ventilación o deshumidificación cuando sea necesario.
• Alertas y notificaciones: Recibe alertas o notificaciones cuando la temperatura o la humedad alcancen umbrales predefinidos y evita problemas como tuberías congeladas en clima frío o humedad excesiva.
• Optimización de las condiciones del invernadero: Optimiza las condiciones para las plantas de invernadero ajustando los sistemas de riego y la ventilación según los niveles de humedad y temperatura.
• Mejora de la seguridad: Aumenta la protección de tu hogar detectando cambios de temperatura inusuales que puedan indicar incendio o inundación.

Esquemas internos simplificados

Interfaces eléctricas de dispositivos

Entradas

• 1 entrada de interruptor/botón en el terminal de tornillo
• 2 entradas de alimentación en terminales de tornillo: N y L

Salidas

• 1 salida de relé

Conectividad

• Wi-Fi
• Bluetooth

Función de seguridad

• Protección contra el sobrecalentamiento

Tipos de carga soportados

• Resistiva (bombillas incandescentes, electrodomésticos de calefacción)
• Capacitivo (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
• Inductiva con RC Snubber (drivers de luz LED, transformadores, ventiladores, frigoríficos, aires acondicionados, lavadoras, secadoras)

Interfaz de usuario

Pantalla capacitiva en color de 6,9" de 5 puntos sensible al tacto con disposición totalmente personalizable.

Especificaciones

Diagramas básicos de cableado

Leyenda

Control inteligente Shelly

• Añadir el dispositivo al Shelly Smart Control

Interfaz de usuario web de Shelly

• Guía de interfaz de usuario web de Shelly Wall Display

Solución de problemas

1. Asegúrate de que el dispositivo esté correctamente alimentado:
   • Revisa los cables de alimentación, enchufes y cualquier indicador de encendido en el dispositivo.
2. Inspecciona las conexiones:
   • Verifica que todas las conexiones, incluidos los cables y el cableado, estén seguras y bien colocadas. Las conexiones sueltas pueden causar problemas de funcionalidad.
3. Revisa la configuración del dispositivo:
   • Si corresponde, revisa y revisa la configuración del dispositivo. Asegúrate de que las configuraciones sean correctas y se ajusten a tu uso previsto.
4. Actualizar firmware/software:
   • Comprueba si hay actualizaciones de firmware o software disponibles para el dispositivo. Mantener el dispositivo actualizado puede resolver problemas conocidos y mejorar el rendimiento.
5. Reiniciar o reiniciar:
   • A veces, un simple reinicio puede resolver fallos temporales. Apaga el dispositivo, espera unos segundos y luego enciéndelo de nuevo.
6. Comprueba la conexión a la red:
   • Si el dispositivo está conectado a una red, asegúrate de que la configuración de red sea correcta. Prueba la conexión de red y considera reiniciar routers o switches si es necesario.
7. Inspecciona los componentes físicos:
   • Inspecciona físicamente el dispositivo en busca de signos de daño, sobrecalentamiento o comportamiento inusual.
8. Comprueba la compatibilidad:
   • Asegúrate de que el dispositivo sea compatible con otros componentes de tu sistema, incluyendo hardware y software. Los problemas de incompatibilidad pueden provocar fallos.
9. Monitoriza los factores medioambientales:
   • Considera factores ambientales como la temperatura y la humedad.
10. Inspeccionar la calidad de la fuente de alimentación:
    • La mala calidad de la energía, incluyendo picos o fluctuaciones de voltaje, puede afectar al rendimiento del dispositivo. Considera usar un protector contra sobretensiones o un regulador de voltaje si es necesario.
