Resumen

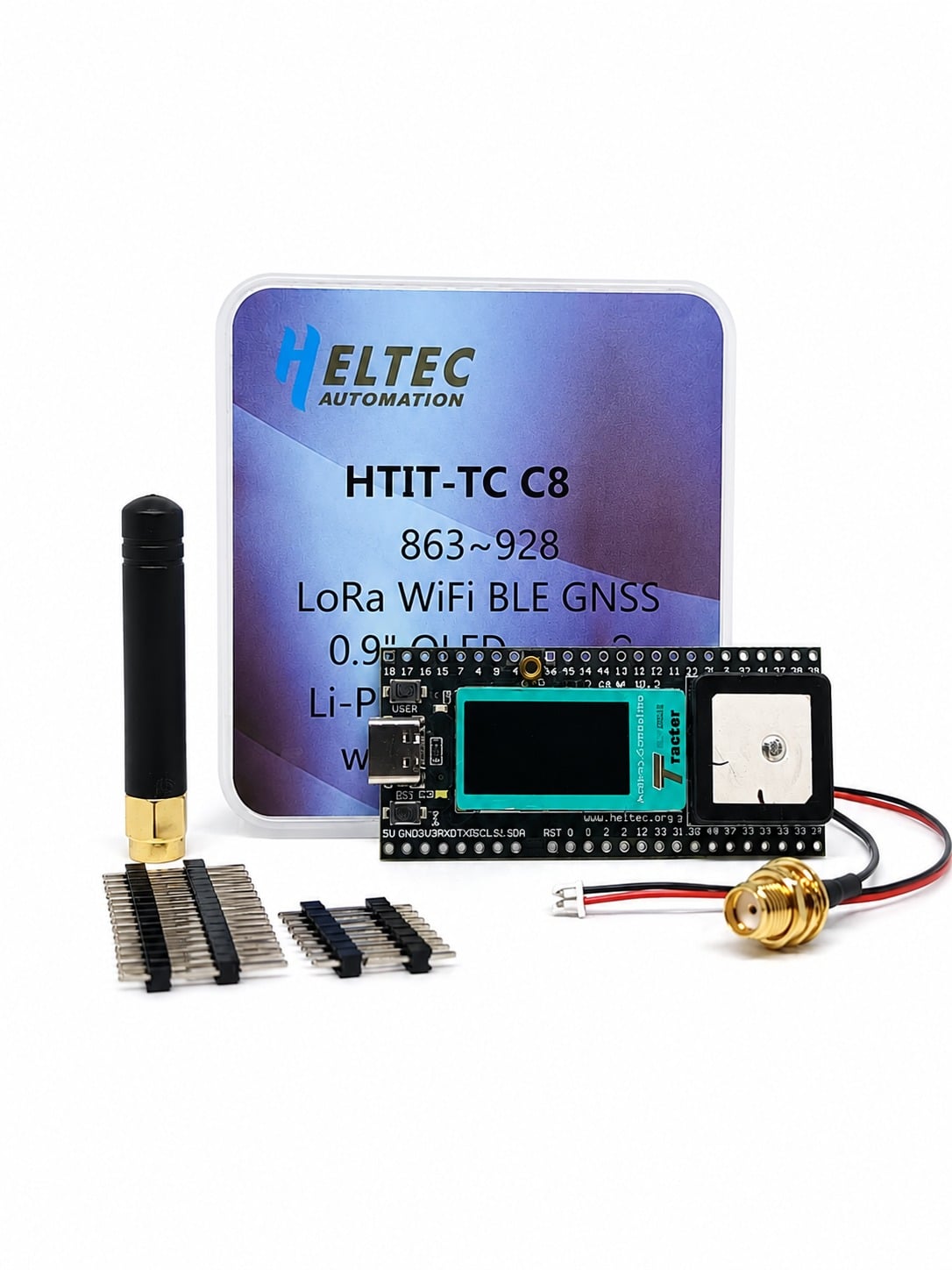

Wireless Tracker es un kit de desarrollo basado en ESP32-S3FN8. Integra tanto SX1262 como UC6580 para proporcionar una solución GNSS rápida para IoT. Puede rastrear cualquier objeto y luego cargar esos datos de forma inalámbrica mediante Wi-Fi, Bluetooth, LoRa y se ha utilizado ampliamente en Meshtastick.
El rastreador inalámbrico es compatible con L1 + L5/L2 y admite posicionamiento conjunto multisistema GPS, GLONASS, BDS, Galileo, NAVIC y QZSS. Es perfectamente compatible con Arduino y se puede utilizar ampliamente en desarrollos como servicios de uso compartido de bicicletas, seguimiento de mascotas o ganado, localización de vehículos, seguimiento de niños, etc.
Características principales
- Chipset ESP32-S3FN8+SX1262+UC6580, compatible con Wi-Fi, LoRa, Bluetooth, GNSS.
- Diseño de bajo consumo de multisistema de doble frecuencia basado en tecnología de 22 nm.
- Admite L1 + L5/L2, admite posicionamiento conjunto multisistema GPS, GLONASS, BDS, Galileo, NAVIC y QZSS.
- Interfaz USB tipo C con regulador de voltaje completo, protección ESD, protección contra cortocircuitos, blindaje de RF y otras medidas de protección.
- Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, conmutación automática de energía de USB / batería).
- Wi-Fi integrado, antena de resorte de metal de 2,4 GHz dedicada a Bluetooth, interfaz IPEX (U.FL) reservada para uso de LoRa y GNSS.
- Pantalla LCD de matriz de puntos 160*80 de 0,96 pulgadas incorporada, que se puede utilizar para mostrar información de depuración, energía de la batería y otra información.
- Apoyar el entorno de desarrollo Arduino.
Especificaciones
| Parámetros | Descripción |
|---|---|
| Chip maestro | ESP32-S3FN8 (procesador de doble núcleo Xtensa® 32 bits lx7) |
| Conjunto de chips LoRa | SX1262 |
| Conjunto de chips GNSS | UC6580 |
| Frecuencia | 470~510 MHz, 863~928 MHz |
| Potencia máxima de transmisión | 21 ± 1 dBm |
| Sensibilidad máxima de recepción | -134 dBm |
| Wifi | 802.11 b/g/n, hasta 150 Mbps |
| Bluetooth LE | Bluetooth 5, Bluetooth en malla |
| Recurso de hardware | 7*ADC1 + 2*ADC2; 7*Táctil; 3*UART; 2*I2C; 2*SPI; etc. |
| Interfaz | USB tipo C; interfaz de batería de litio de 2 x 1,25; LoRa ANT (IPEX1.0); conector de 2 x 18 x 2,54 pines |
| Batería | Fuente de alimentación y carga de batería de litio de 3,7 V |
| Temperatura de funcionamiento | -20 ~ 70 ℃ |
| Dimensiones | 65,48 x 28,06 x 13,52 mm |
Descripción
Distribución de pines
Pantalla LCD incorporada
La pantalla LCD integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
Compatibilidad con redes Meshtastic
Soporte completo de red Meshtastic.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Chip GNSS UC6580 y antena integrados
UC6580 es un chip GNSS L1 + L2/L5, compatible con posicionamiento conjunto multisistema GPS, GLONASS, BDS, Galileo, NAVIC y QZSS.
Pantalla LCD incorporada
La pantalla LCD integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
Compatibilidad con redes Meshtastic
Soporte completo de red Meshtastic.
Preguntas frecuentes
Si encuentra un problema donde su dispositivo no puede descargar un programa, puede seguir estos pasos para resolverlo.
1. Verifique si el cable USB admite la transferencia de datos verificando si el teléfono celular conectado admite la transferencia de archivos.
2. Conecte el cable USB, mantenga presionada la tecla 'USER' y luego presione la tecla 'RST' una vez. Finalmente, suelte la tecla 'USER' para iniciar la descarga del código.
Al descargar el código, ¿la pantalla no responde?
¿Los datos GNSS se muestran como '0,0,0'?
¿Cómo puede ser útil LoRa en tus proyectos de domótica?
¿El firmware Meshtastic no puede operar el GNSS V1.1?
Documentos y recursos
- [Recurso] — Instalación de la biblioteca y el framework Heltec ESP32
- [Recurso] — Registros de actualización de hardware
- [Recurso] — Hoja de datos
- [Recurso] — Diagrama esquemático
- [Recurso] — Documento del manual del usuario
- [Recurso] — Servidor de prueba Heltec LoRaWAN basado en SnapEmu
Proyecto
Lista de embalaje
La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| Rastreador inalámbrico | x1 |
| Antena LoRa | x1 |
| Conector de batería SH1.25×2 | x1 |
| Encabezado de pin | x2 |
FICHA TÉCNICA
Ficha Técnica
Hoja de datos
