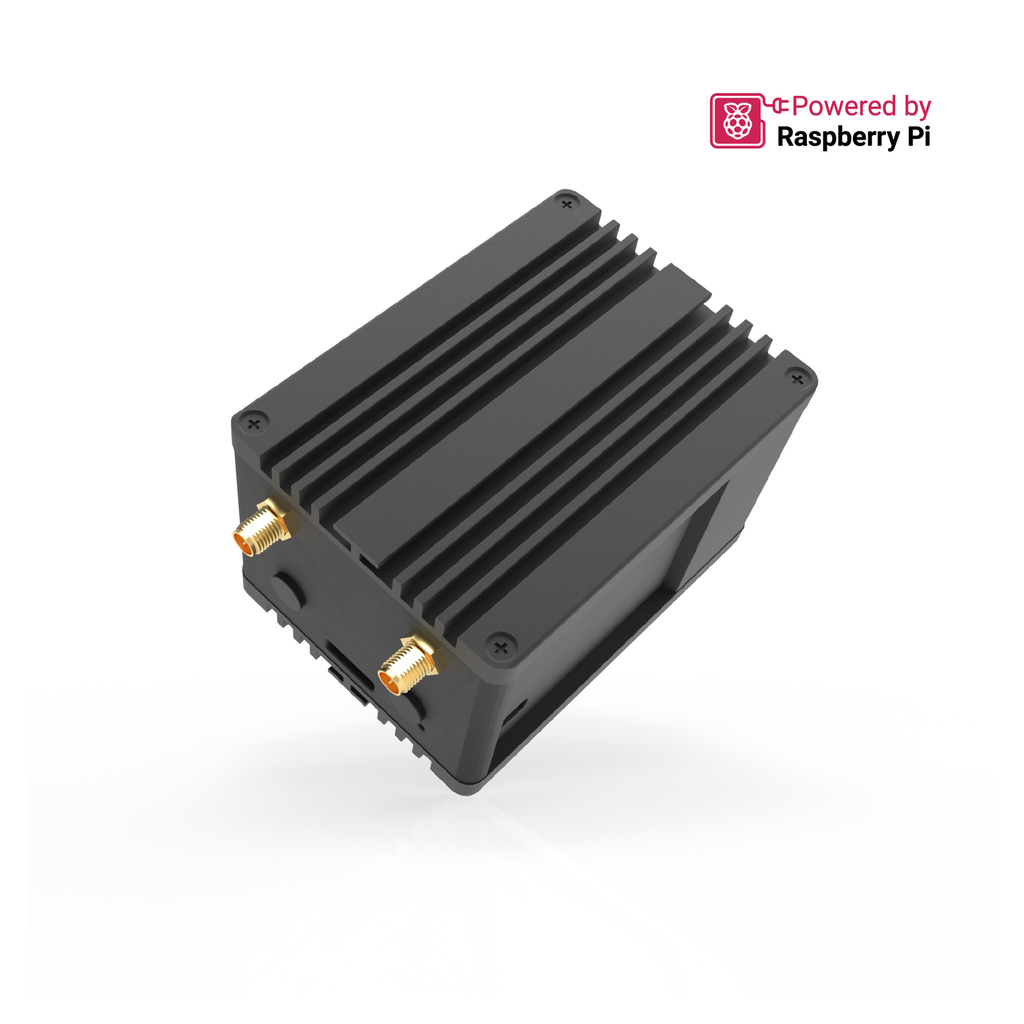

WisGate Developer D4H AU915 2GB RPi4

Por favor, lea:  Helium no acepta estas pasarelas a la blockchain por ahora, ya que el programa Alpha Hotspot ha finalizado.   Para más información,  consulte este canal de Discord . Si desea participar activamente en la red Helium y ganar HNT, solicite nuestro  RAK Hotspot V2  .

Modelos disponibles

• WisGate Developer D4H (RAK7248) : este es el modelo base con Raspberry Pi 4 (RPi 4) y el RAK2287 con PiHAT
• WisGate Developer D4H+ (RAK7248C) : esta es la versión celular que incluye el RPi 4,  RAK2287  con PiHAT y el  RAK2013 Cellular Pi HAT
• WisGate Developer D4HP (RAK7248P) esta versión permite alimentar el gateway vía PoE añadiendo el  Pi HAT RAK9003  a la configuración base (RPi 4 +  RAK2287  con PiHAT +  RAK9003 )

Descripción del Producto

El RAK7248 WisGate Developer D4H es una puerta de enlace para LoRAWAN que consta de una Raspberry Pi4, un concentrador RAK2287 y un Pi HAT RAK2287. El RAK2287 incluye un módulo GPS y un disipador de calor para un mejor rendimiento y gestión de la disipación térmica, y su carcasa es de aluminio.

El RAK2013 Cellular Pi HAT integrado   se basa en el EG95 de Quectel, que es un módulo LTE CAT4 optimizado específicamente para aplicaciones M2M e IoT.

El RAK2287 integrado utiliza el  chip SX1302  de Semtech, cuyo núcleo IP concentrador LoRa® integrado es un potente motor de procesamiento de señales digitales. Puede recibir hasta  8 paquetes LoRa  con diferentes factores de propagación en distintos canales y está disponible en múltiples variantes, lo que permite su uso en bandas estándar internacionales. Esta capacidad única permite implementar arquitecturas de red innovadoras, con ventajas sobre otros sistemas de corto alcance. El RAK2287 Pi HAT es una placa conversora con formato Raspberry Pi que permite montar el módulo RAK2287 en la parte superior de la Raspberry Pi. Integra un (1) conector Pi HAT hembra de 40 pines y un conector mPCIe para conectar el RAK2287 a la Raspberry Pi 4.

El RAK7248 es ideal para prototipos, demostraciones de prueba de concepto o evaluación. Incluye un  sistema operativo de puerta de enlace LoRaWAN listo para usar  que se puede conectar a un servidor LoRaWAN. Además, es fácil de usar para desarrolladores y la configuración de un sistema LoRaWAN es sencilla incluso para usuarios sin conocimientos técnicos. Debe ofrecer la mejor relación calidad-precio y funcionalidad para la conectividad, lo que permite abordar diversas aplicaciones como redes inteligentes, granjas inteligentes y otras aplicaciones empresariales del IoT.

Para conocer la diferencia entre EG95-E y EG95-NA, consulte la siguiente tabla:

Características principales

• Diseño de caja renovado con un nuevo MCU  (Raspberry Pi4)
• Puerta de enlace para desarrolladores LPWAN preensamblada y totalmente funcional
• Compatibilidad total con la pila LoRaWAN®
• Admite  8 canales
• Bandas compatibles : 865 MHz, 868 MHz, 915 MHz, 920 MHz, 923 MHz
• Potencia TX hasta  27dBm
• Sensibilidad RX:  -139dBm
• Integra  el módulo GPS ZOE-M8Q
• Módulo LTE Quectel EG95
• PoE para el desarrollador WisGate D4HP (RAK7248P)

Proceso de dar un título

• Certificación de Ucrania
• Certificación IMDA

Embalaje

• Dimensiones del producto: 90 mm x 90 mm x 195 mm (largo x ancho x alto)
• Peso del producto:  630 g

Inclusión del paquete

RAK7248 (modelo base)

• Puerta de enlace para desarrolladores LPWAN RAK7248 de 1 unidad
• 1 antena LPWAN
• 1 antena GPS
• 1 adaptador de corriente
• 1 tarjeta SD

RAK7248P (variante con módulo PoE)

• Puerta de enlace para desarrolladores LPWAN RAK7248P de 1 unidad
• 1 antena LPWAN
• 1 antena GPS
• 1 adaptador de corriente
• 1 tarjeta SD

RAK7248C (variante LTE)

• Puerta de enlace para desarrolladores LPWAN RAK7248C de 1 unidad
• 2 antenas LTE
• 1 antena LoRa®
• 1 antena GPS
• 1 adaptador de corriente
• 1 tarjeta SD

Documentación

• Guía de inicio rápido
• Servidores de red LoRa compatibles
• AWS Greengrass V2
• Ficha de datos
• Configuración del firmware de WisGate Developer Gateway
• Último firmware del RAK7248
