Fuente de poder armada 4 salidas 12V/12V/24V/5V con opción en paralelo

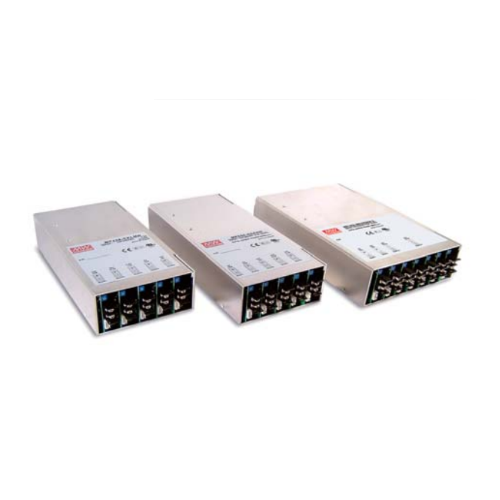

Detalles Técnicos – Fuente de poder armada MEAN WELL MP1K0-2E2EX1HM-1

La fuente de poder modular MEAN WELL MP1K0-2E2EX1HM-1 es una solución industrial de alto rendimiento diseñada para aplicaciones que requieren múltiples tensiones de salida con gran estabilidad y eficiencia. Este modelo ensamblado permite una configuración personalizada de salidas, ofreciendo un sistema robusto, seguro y confiable para equipos críticos.

1. Configuración de salidas

Esta unidad cuenta con cuatro salidas independientes distribuidas de la siguiente manera:

• 2 salidas de 12VDC @ 25A
• 1 salida de 24VDC @ 6.3A
• 1 salida de 5VDC @ 10A

Totalizando una potencia de salida máxima de 1000 W, lo que permite alimentar múltiples sistemas simultáneamente sin comprometer el rendimiento.

2. Entrada de alimentación

• Rango de entrada: 85 ~ 264 VAC (universal)
• Frecuencia: 47 ~ 63 Hz
• Corriente típica: 13.5A @ 115VAC / 6.7A @ 230VAC
• Conexión estándar: 220 VAC

Incluye corrección activa del factor de potencia (PFC), con un PF > 0.95 @ 230VAC, garantizando compatibilidad con normativas de eficiencia energética.

3. Eficiencia y desempeño

• Eficiencia típica: 84%
• Tiempo de retención (hold-up): 20 ms a carga completa
• Tiempo de arranque: <1500 ms

Cuenta con un sistema de ventilación forzada controlado por ventilador con alarma de fallo incorporada, asegurando el enfriamiento activo en condiciones de carga exigente.

4. Protección y control

• Protección contra:
  • Sobrecarga (116–150%): Apagado automático y recuperación por reinicio
  • Sobrevoltaje: Limitación por corriente constante
  • Sobretemperatura: Corte automático y recuperación automática
  • Fallo de ventilador
• Control remoto ON/OFF: Disponible a través de terminal RC+/RC-

Incluye salida auxiliar de 12V @ 0.1A para control remoto.

5. Dimensiones y montaje

• Medidas: 278 × 177.8 × 63.5 mm (L × A × H)
• Peso: 3.0 kg típicos
• Montaje: Múltiples orificios con rosca M4 y M3.5 en ambos laterales
• Conectores: Tipo JST (RC y sensores remotos), tornillos para entrada/salida

6. Normativas y fiabilidad

• Certificaciones de seguridad: UL62368-1, EN62368-1, TUV, EAC
• Normativa EMC: EN55032 Clase B, EN61000-4-2 al 6 y -11
• MTBF estimado:
  • 1,793,000 horas (Telcordia SR-332)
  • 239,800 horas (MIL-HDBK-217F, a 25 °C)

7. Aplicaciones recomendadas

• Sistemas de automatización industrial
• Equipos electrónicos de prueba o laboratorio
• Dispositivos de telecomunicaciones
• Iluminación LED profesional
• Integración en gabinetes o racks eléctricos de control
