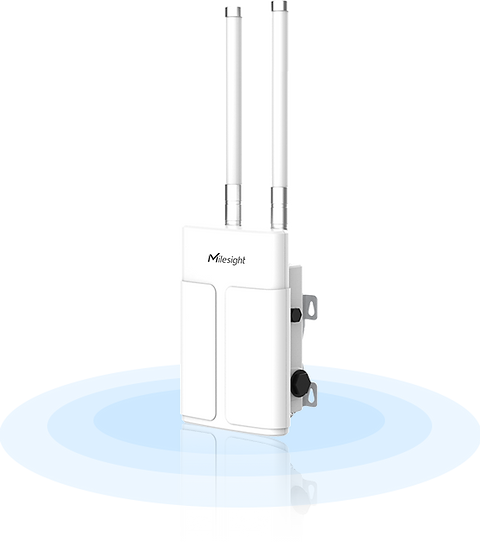

Gateway LoRaWAN UG67 Outdoor 915MHz con 4G, GPS y Wi-Fi

El UG67-L04EU-915M es un gateway LoRaWAN® de 8 canales con carcasa IP67 para uso en exteriores. Utiliza el chip SX1302 y un procesador ARM Cortex-A53 de 1.5GHz, con 512MB de RAM DDR4 y 8GB eMMC de almacenamiento. Soporta las bandas de frecuencia LoRa más comunes, incluida la US915. Ofrece conectividad por Ethernet (Gigabit, PoE), Wi-Fi 802.11b/g/n y 4G LTE (versión L04EU), además de GPS con precisión <2.5m. Tiene un diseño resistente, soporta temperaturas de -40°C a +70°C, y puede alimentarse mediante PoE 802.3af o entrada de 12VDC. La gestión se realiza vía web, CLI, SMS o plataformas en la nube, y soporta múltiples protocolos industriales y de seguridad como VPN (IPsec, OpenVPN), MQTT, Modbus, entre otros.

Especificaciones de hardware

Sistema de hardware
CPU	Cuatro núcleos a 1,5 GHz, 64 bits ARM Cortex-A53
Memoria	512 MB de RAM DDR4
Flash	8 GB eMMC
LoRaWAN®
Conector de antena	2 conectores externos N-hembra de 50 Ω
Canal	8 (semidúplex/dúplex completo)
Banda de frecuencia	CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923-1, 2, 3 y 4
Sensibilidad	Sensibilidad de -140 dBm a 292 bps
Potencia de transmisión	Máx. 27 dBm
LBT*	Soporte
Interfaz Ethernet
Puerto	1 puerto WAN RJ45 (compatible con PoE PD)
Capa física	10/100/1000 Base-T (IEEE 802.3)
Velocidad de datos	10/100/1000 Mbps (detección automática)
Interfaz	MDI/MDIX automático
Modo	Dúplex completo o semidúplex (detección automática)
Aislamiento Ethernet	1,5 kV RMS
Interfaz Wi-Fi
Antena	Antena interna
Estándares	IEEE 802.11 b/g/n, 2,4 GHz
Potencia de transmisión	802.11b: 18 dBm +/-2,0 dBm (11 Mbps) 802.11g: 15 dBm +/-2,0 dBm (6 Mbps) 802.11g: 15 dBm +/-2,0 dBm (54 Mbps) 802.11n a 2,4 GHz: 14 dBm +/-2,0 dBm (MCS0_HT20) 802.11n a 2,4 GHz: 14 dBm +/-2,0 dBm (MCS7_HT20) 802.11n a 2,4 GHz: 13 dBm +/-2,0 dBm (MCS0_HT40) 802.11n a 2,4 GHz: 13 dBm +/-2,0 dBm (MCS7_HT40)
Interfaz celular
Red	4G LTE
Antena	Antena interna
Ranura para SIM	1 (mini SIM-2FF)
GNSS
Tecnología	GPS/GLONASS/QZSS/SBAS
Antena	Antena interna
Sensibilidad	-161 dBm en seguimiento, -149 dBm en adquisición, -161 dBm en readquisición
Precisión de posición	2,5 m CEP (aire libre)
Otros
Indicadores LED	1 × SYS, 1 × LoRa, 1 × LTE
Botón de reinicio	1 × RST
USB	1 × Tipo-C para consola
Conector de alimentación	1 conector M12 con codificación A
Integrado	Vigilancia, RTC, temporizador
Suministro y consumo de energía
Fuente de alimentación	1. PoE 802.3af 2. 6~12 VCC mediante conector M12
Consumo de energía	Típico 3,6 W, Máx. 4,8 W
Características físicas
Protección de entrada	IP67
Material y color	PC (UL94 V0) + ADC-12 Aluminio, Blanco
Peso	1463 g
Dimensiones	240 x 164 x 90,9 mm (9,45 x 6,46 x 3,58 pulgadas)
Instalación	Montaje en pared o poste
Ambiental
Temperatura de funcionamiento	-40 °C a +70 °C (-40 °F a +158 °F) Rendimiento celular reducido por encima de 60 °C
Temperatura de almacenamiento	De -40 °C a +85 °C (de -40 °F a +185 °F)
Humedad relativa	0% a 95% (sin condensación) a 25 °C/77 °F
Aprobaciones
Normativas	CE, FCC, RCM, TELEC, ANATEL
Ambiental	RoHS

Especificaciones de software

LoRaWAN®
Dispositivos compatibles	Alrededor de 2000 dispositivos de clase A/B/C (intervalo de enlace ascendente de 10 minutos)
Protocolo	V1.0 Clase A/Clase B/Clase C y V1.0.2 Clase A/Clase B/Clase C
Reenviador de paquetes
Analizador de ruido	Escanea el ruido de las frecuencias para la selección del canal
Filtro de paquetes	Añadir lista blanca o lista negra para filtrar los paquetes
Retransmisión de datos*	Retransmitir los paquetes de datos después de la recuperación de la red
Servidor de red integrado
Decodificar y codificar	Biblioteca de códecs de dispositivos Milesight incorporada, compatible con la configuración de códecs personalizados
Flota de Puertas de Enlace	Funciona como el servidor de red de otras puertas de enlace de Milesight que llenan los espacios ciegos
Multidifusión	Compatible con control de enlace descendente de multidifusión
FUOTA	Actualizar dispositivos finales compatibles con FUOTA
Integración	MQTT, HTTP(s), BACnet/IP, Modbus TCP, Modbus RTU sobre TCP
Red
Protocolos de red	PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, MQTTS, BACnet/IP, Modbus RTU sobre TCP, Modbus TCP, etc.
Túnel VPN	OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN/WireGuard
Cortafuegos	Control de acceso, DMZ, asignación de puertos (DNAT), enlace MAC, filtrado (IP y dominio)
DDNS	Compatible con más de 16 proveedores de servicios; los demás se pueden configurar manualmente
Autoridad multinivel	Múltiples niveles de autoridad del usuario
Fiabilidad	Conmutación por error de WAN
Herramientas de diagnóstico	Ping, Traceroute, Tcpdump, QXDM, Servidor de registros
Interfaz Wi-Fi
Estándares	IEEE 802.11 b/g/n, 2,4 GHz
Modo	Modo AP o Cliente
Seguridad	Punto de acceso: autenticación WPA-PSK/WPA2-PSK, cifrado WEP/TKIP/AES. Cliente: autenticación WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise, cifrado WEP/TKIP/AES
Administración
Configuración	Web, CLI (SSH/Telnet), SMS, acceso telefónico bajo demanda, SNMP, API HTTP, API MQTT, plataforma de desarrollo Milesight, DeviceHub
Actualización	Web, Plataforma de desarrollo Milesight, DeviceHub
Administración de dispositivos	Plataforma de desarrollo Milesight, DeviceHub
Alarma de eventos	Encendido/apagado, red activa/desactivada, VPN activa/desactivada, etc.
Otros
Aplicación	SDK de Python, Node-RED
