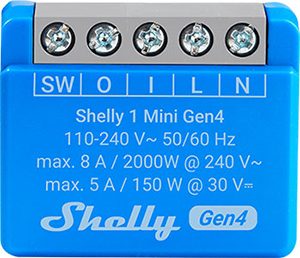

Shelly 1 Mini Gen4 – Interruptor Inteligente Ultra Compacto Wi-Fi/Zigbee/Bluetooth
Control inteligente en espacios reducidos con el Shelly 1 Mini Gen4 de solo 29 mm.
| Tipo de dispositivo: Gen4, Medidor de energía |
| Instalación: Requiere cableado, Detrás del enchufe, 1 Fase |
| Fuente de energía: AC |
| Salidas: 1 Canal, AC, Hasta 8A |
| Entradas: 1 Entrada |
| Conectividad: WIFI, Bluetooth |
Identificación del dispositivo
- Nombre del dispositivo: Shelly 1 Mini Gen4
- Modelo del dispositivo: S4SW-001X8EU
- SSID del dispositivo: Shelly1MiniG4-XXXXXXXXXXXX
- ID de modelo BLE: 0x1030
Descripción breve
Shelly 1 Mini Gen4 es un interruptor inteligente compacto con contactos libres de potencial que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. Este dispositivo es una versión mejorada del Shelly 1 Mini Gen3 con un procesador más avanzado y conectividad Zigbee.
Se puede acceder, controlar y monitorear Shelly 1 Mini Gen4 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.
Shelly 1 Mini Gen4 cuenta con una interfaz web integrada que permite supervisar y controlar el dispositivo, así como ajustar su configuración.
El dispositivo cuenta con un MCU inalámbrico multiprotocolo que proporciona conectividad Zigbee y Bluetooth, lo que garantiza una conexión segura.
Este dispositivo es compatible con Matter.
Características principales
- Conectividad Wi-Fi: El dispositivo puede conectarse a su red Wi-Fi doméstica, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
- Integración con plataformas de hogar inteligente: Puedes integrar el Shelly 1 Mini Gen4 con plataformas de hogar inteligente populares, como Google, Alexa y Samsung SmartThings. Esto permite el control por voz y la automatización a través de estas plataformas.
- Conectividad Bluetooth: Bluetooth y la puerta de enlace BLE están disponibles para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
- Interfaz fácil de usar: el dispositivo proporciona una interfaz fácil de usar con un botón de reinicio para interacciones manuales.
- Procesador mejorado: actualizado con un procesador mejorado y conectividad Zigbee para un mejor rendimiento.
- Conectividad Zigbee: Zigbee está disponible para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
- Conectividad inalámbrica: El dispositivo admite protocolos Wi-Fi (802.11 b/g/n/ax), Bluetooth 5.0 y Zigbee con capacidades de alcance interior y exterior específicas.
- Contacto seco: permite encender y apagar dispositivos de menor voltaje.
- Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
- Extensor de rango Zigbee para dispositivos IoT: un extensor Zigbee se utiliza para ampliar el alcance de su red Zigbee al recibir su señal Zigbee, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
- Extensor de rango WiFi para dispositivos IoT: un extensor WiFi se utiliza para ampliar el alcance de su red WiFi al recibir su señal WiFi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
- Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
- Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
- Horarios: Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
- Componentes virtuales: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
- Compatibilidad con KNX net/IP: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/
Casos de uso
- Control remoto de electrodomésticos: encienda o apague electrodomésticos de forma remota usando su teléfono móvil, tableta, PC o sistema de automatización del hogar.
- Comodidad de conexión a Internet: acceda y controle dispositivos desde cualquier lugar con conectividad a Internet, siempre que el Shelly 1 Mini Gen4 esté conectado a un enrutador Wi-Fi.
- Modernización que ahorra espacio: instale el interruptor inteligente en cajas eléctricas de pared estándar, detrás de enchufes, interruptores de luz u otros lugares con espacio limitado.
- Automatización del hogar: Shelly 1 Mini Gen4 permite el control automático de electrodomésticos para una experiencia más relajante y agradable.
Esquemas internos simplificados
Interfaces eléctricas del dispositivo
Entradas
- 1 entrada de interruptor/botón en terminal de tornillo
- 1 entrada de relé de contactos libres de potencial en terminal de tornillo
- 2 entradas de alimentación en terminales de tornillo: N y L
Salidas
- 1 salida de relé de contactos libres de potencial en terminal de tornillo
Conectividad
- Wi-Fi
- Bluetooth
- Zigbee
Funciones de seguridad
- Protección contra sobrecalentamiento
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivos (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Entradas
- Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
- Presione 5 veces consecutivas para cambiar el dispositivo del firmware Matter (predeterminado) a Zigbee.
- Pulsa 3 veces consecutivas para activar el modo Zigbee. El dispositivo permanece en este modo durante 2 minutos y puedes encontrarlo en la plataforma de domótica a través del Zigbee Hub.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Cantidad | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 29 x 34 x 16 ±0,5 mm / 1,34 x 1,11 x 0,63 ±0,02 pulgadas |
Peso: | 19 ±1 g / 0,65 ±0,04 oz |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas |
Montaje: | Caja de pared |
Material de la carcasa: | Plástico |
Color de la carcasa: | Azul, C-95%; M-53%; Y-0%; K-0% |
Color de los conectores: | Gris (Gris Ratón) |
Ambiental | |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | 30 % a 70 % de humedad relativa |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: | 110 - 240 V~ |
Relé: | Seco, contacto NA, 1 polo, contacto µ |
Consumo de energía: | < 1,2 W |
Protección externa: | Característica de disparo B o C, corriente nominal máxima de 10 A, capacidad de interrupción mín. de 6 kA, clase de limitación de energía 3 |
Clasificaciones de circuitos de salida | |
Tensión máxima de conmutación: |
|
Corriente de conmutación máxima: |
|
Potencia máxima de salida: |
|
Protección de voltaje / Corte: | No |
Protección de corriente / Corte: | No |
Máxima protección de potencia / Corte: | No |
Sensores, medidores | |
Sensor de temperatura interna: | Sí |
Radio | |
Wi-Fi | |
Protocolo: | 802.11 b/g/n/ax |
Banda de RF: | 2412 - 2472 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Bluetooth | |
Protocolo: | 5.0 |
Banda de RF: | 2402 - 2480 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
Zigbee | |
Protocolo: | 802.15.4 |
Bandas de RF: | 2400 a 2483,5 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 100 m/328 pies en interiores y 300 metros/984 pies en exteriores (depende de las condiciones locales) |
Unidad de microcontrolador | |
UPC: | ESP-Shelly-C68F |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Sí |
MQTT: | Sí |
Diagramas de cableado básicos
Leyenda
Terminales | Cables | ||
|---|---|---|---|
SW | Terminal de entrada del interruptor (control O) | L | Cable activo (110 - 240 V~) |
O | Terminal de salida del circuito de carga | N | Cable neutro |
I | Terminal de entrada del circuito de carga | ||
L | Terminal activo (110-240 V) | ||
N | Terminal neutro |
Componentes y API
Cumplimiento
Guía de usuario y seguridad impresa multilingüe de Shelly 1 Mini Gen4.pdf
Declaración de cumplimiento de la Ley PSTI del Reino Unido para Shelly 1 Mini Gen4.pdf
Guía de usuario impresa
Guía de usuario y seguridad impresa multilingüe de Shelly 1 Mini Gen4.pdf
Guías de instalación
FICHA TÉCNICA
Ficha Técnica
Hoja de datos
