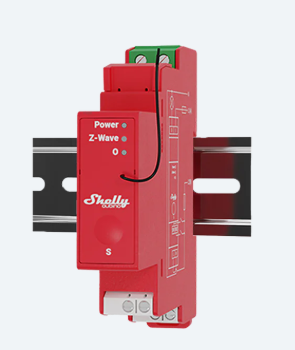

Interruptor Shelly Wave Pro 1PM LR US

El dispositivo es un interruptor inteligente con medición de potencia, montable en riel DIN. Controla el encendido/apagado de un dispositivo eléctrico con una carga de hasta 16 A. Es compatible con interruptores (predeterminado) y pulsadores.

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
• Gobierno/municipal
• Universidad/colegio

Integraciones

Los dispositivos Shelly Qubino Wave están desarrollados con la tecnología líder mundial para hogares inteligentes: Z-Wave .

Esto significa que Shelly Qubino Wave funciona con todas las puertas de enlace certificadas que admiten el protocolo de comunicación Z-Wave.

Para asegurarnos de que las funciones de los productos Shelly Qubino Wave sean compatibles con su puerta de enlace, realizamos periódicamente pruebas de compatibilidad de nuestros dispositivos con diferentes puertas de enlace Z-Wave.

Esquemas internos simplificados

Interfaces eléctricas del dispositivo

Entradas

• 2 entradas de interruptor/botón en terminal de tornillo
• 2 entradas de alimentación en terminales de tornillo: 2 N (+) y 3 L (Ʇ)
• 1 entrada de relé en terminal de tornillo

Salidas

• 1 salida de relé con medición de potencia en terminal de tornillo

Conectividad

Z-Wave - Sin seguridad, Seguridad S0, Seguridad S2 sin autenticación, Seguridad S2 autenticada

Características de seguridad

Protección contra sobrecalentamiento

El dispositivo cuenta con protección interna contra sobrecalentamiento. Si la temperatura supera los 80 °C predefinidos durante más de 5 s, el dispositivo:

• apagar su propio relé
• Envía el Informe de Notificación al Gateway (Sobrecalentamiento detectado)
• Las luces LED reaccionan como se especifica arriba (verifique el modo de parpadeo del LED para detectar sobrecalentamiento)

Cualquiera de las siguientes actividades restablece esta alarma: apagar y encender, presionar brevemente el botón S, presionar cualquier interruptor/pulsador conectado a cualquier terminal SW (SW, SW1, SW2, …).

NOTA: La protección contra sobrecalentamiento siempre está activa y no se puede desactivar

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)
• Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
• Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados)

Características principales

• 1 salida, 15 A
• Medición de potencia
• Montaje en carril DIN
• Consumo de energía extremadamente bajo: < 0,3 W
• Banda de frecuencia Z-Wave: 908,4 MHz
• Última tecnología: Serie Z-Wave 800
• Configuración automática con SmartStart
• Seguridad 2 Autenticado para el más alto nivel de seguridad
• Actualizaciones de firmware por aire
• Funciona con puertas de enlace certificadas Z-Wave y más de 4000 dispositivos Z-Wave
• *No se incluye una puerta de enlace (concentrador inteligente). Se requiere una para configurar el dispositivo.
