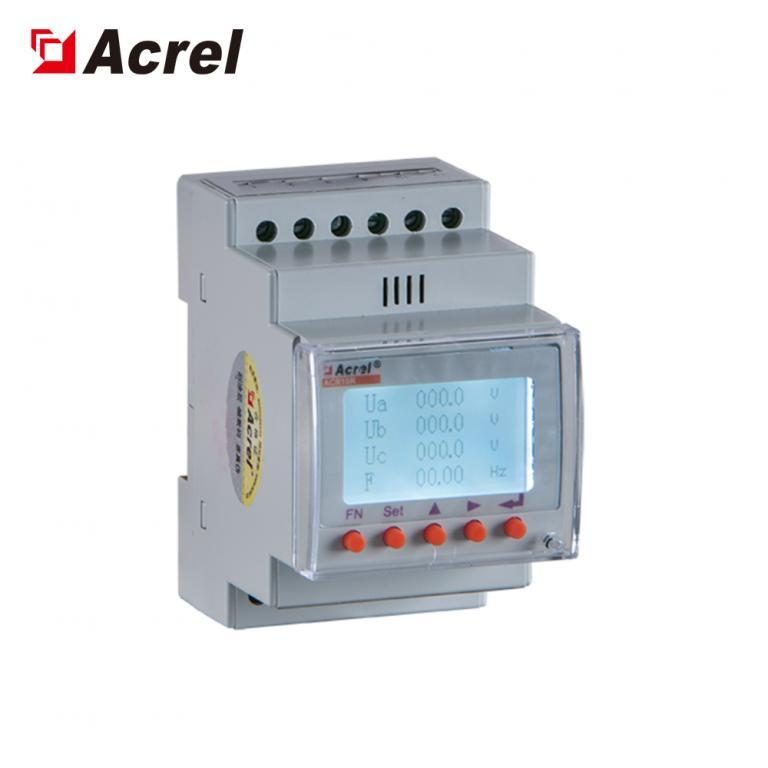

Medidor Armónico Trifásico ACR10R-D120RE4 con Bobina Rogowski de 120 mm (2000 A)

SKU #

Medidor armónico trifásico con bobina Rogowski de 120 mm y comunicación RS485 Modbus RTU.

$ 774.180 774180.0 CLP $ 774.180

$ 774.180

+ IVA

El ACR10R-D120RE4 es un medidor de armónicos trifásico con bobina Rogowski de 120 mm (hasta 2000 A), diseñado por Acrel para el monitoreo avanzado de energía eléctrica. Su instalación sobre riel DIN permite un montaje rápido y seguro sin desmontar el bus principal.

Este equipo mide todos los parámetros eléctricos esenciales —tensión, corriente, potencia activa, reactiva y aparente, frecuencia y factor de potencia—, además de ofrecer análisis armónico hasta la 31.ª orden, energía en cuatro cuadrantes y registro de incidentes.

Dispone de interfaz RS485 con protocolo Modbus-RTU, pantalla LCD retroiluminada, entradas digitales (4DI) y salidas de relé (2DO) configurables. Es ideal para aplicaciones en plantas industriales, proyectos de eficiencia energética, monitoreo fotovoltaico y distribución eléctrica.

rango de temperatura
- −10 °C a +55 °C
Precisión
- 0.5
Precisión
- 1
LCD

Esta combinación no existe.

rango de temperatura: −10 °C a +55 °C

Precisión: 0.5, 1

LCD: Si

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

El ACR10R-D120RE4 pertenece a la serie ACR10RH de Acrel, optimizado para el análisis de calidad de energía y la medición precisa en sistemas trifásicos de cuatro hilos.

Principales características técnicas:

Tipo de instalación: montaje sobre riel DIN.
Tipo de sensor: bobina Rogowski externa D120 (Ø 120 mm, rango 2000 A).
Mediciones: corriente, tensión, potencia activa/reactiva/aparente, factor de potencia, frecuencia y energía.
Análisis armónico: detección de contenido armónico del 2.º al 31.º orden.
Energía en cuatro cuadrantes: medición directa e inversa de potencia activa y reactiva.
Comunicación: interfaz RS485 con protocolo Modbus-RTU.
Entradas digitales: 4 canales tipo contacto seco.
Salidas de relé: 2 salidas de contacto NO (AC 250 V/3 A o DC 30 V/3 A).
Alimentación: AC/DC 85–270 V (consumo < 10 VA).
Precisión: clase 0.5 para tensión y corriente, clase 1 para energía reactiva.
Pantalla: LCD retroiluminada con navegación por teclas.
Frecuencia de red: 45 – 65 Hz.
Temperatura de trabajo: −10 °C a +55 °C.
Aplicaciones típicas: monitoreo de sistemas fotovoltaicos, control de armónicos en redes industriales, gestión energética y diagnóstico de calidad de energía.
