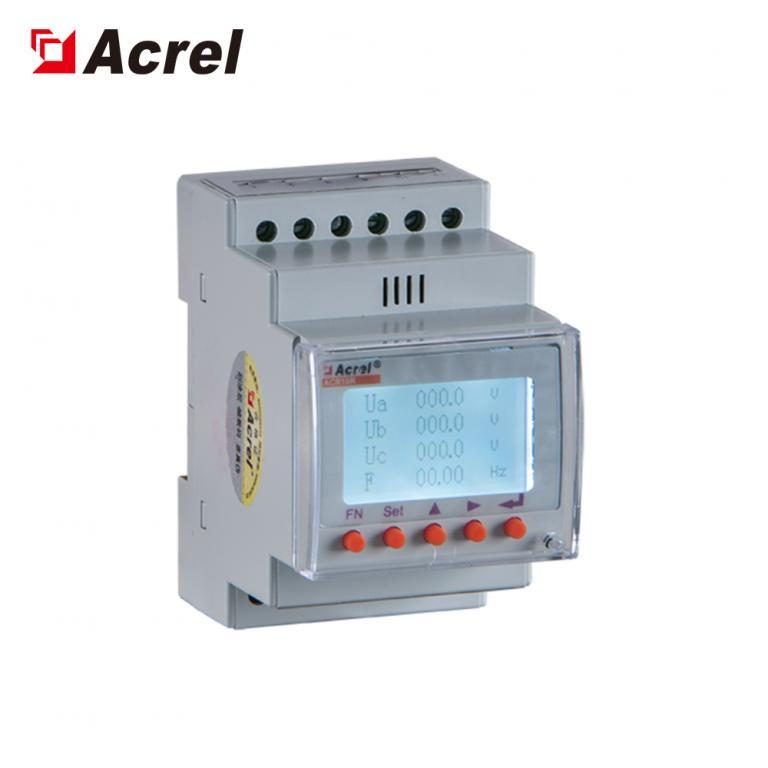

Medidor Armónico Trifásico ACR10R-D140RE4 con Bobina Rogowski de 140 mm (6300 A)

SKU #

Medidor armónico trifásico con bobina Rogowski de 140 mm (6300 A) y comunicación RS485 Modbus RTU.

$ 868.876 868876.0 CLP $ 868.876

$ 868.876

+ IVA

El ACR10R-D140RE4 de Acrel es un medidor trifásico de armónicos diseñado para sistemas de alta corriente, gracias a su bobina Rogowski D140 de 140 mm, con capacidad de medición de hasta 6300 A.

Su diseño modular y montaje en riel DIN facilitan la instalación sin desmontar el bus principal, garantizando una operación segura y eficiente.

Integra la medición de todos los parámetros eléctricos —tensión, corriente, potencia activa, reactiva y aparente, frecuencia y factor de potencia— junto con análisis armónico hasta la 31.ª orden.

Dispone de comunicación RS485 Modbus-RTU, pantalla LCD retroiluminada, entradas digitales (4DI) y salidas de relé (2DO) configurables para alarmas o control remoto.

Ideal para el monitoreo energético industrial, sistemas de media y alta corriente, y proyectos de eficiencia y calidad de energía.

rango de temperatura
- −10 °C a +55 °C
Precisión
- 0.5
Precisión
- 1
LCD

Esta combinación no existe.

rango de temperatura: −10 °C a +55 °C

Precisión: 0.5, 1

LCD: Si

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

El ACR10R-D140RE4 pertenece a la serie ACR10RH de Acrel y está especialmente adaptado para instalaciones industriales de alta potencia.

Sus características técnicas principales son:

Tipo de instalación: sobre riel DIN.
Tipo de sensor: bobina Rogowski D140 (Ø 140 mm) con rango hasta 6300 A.
Mediciones: corriente, tensión, potencia activa, reactiva y aparente, frecuencia y factor de potencia.
Análisis armónico: hasta la 31.ª orden (total y por fase).
Medición de energía en cuatro cuadrantes, activa y reactiva.
Comunicación: RS485 con protocolo Modbus-RTU.
Entradas digitales: 4 canales (contactos secos).
Salidas de relé: 2 salidas NO, AC 250 V / 3 A o DC 30 V / 3 A.
Alimentación: AC/DC 85–270 V (consumo < 10 VA).
Precisión: clase 0.5 para tensión/corriente, clase 1 para energía reactiva.
Pantalla: LCD retroiluminada con botones de navegación.
Frecuencia: 45 – 65 Hz.
Temperatura de trabajo: −10 °C a +55 °C.
Aplicaciones: monitoreo de tableros industriales de gran corriente, sistemas fotovoltaicos, control de armónicos, gestión energética y diagnóstico de calidad eléctrica.
