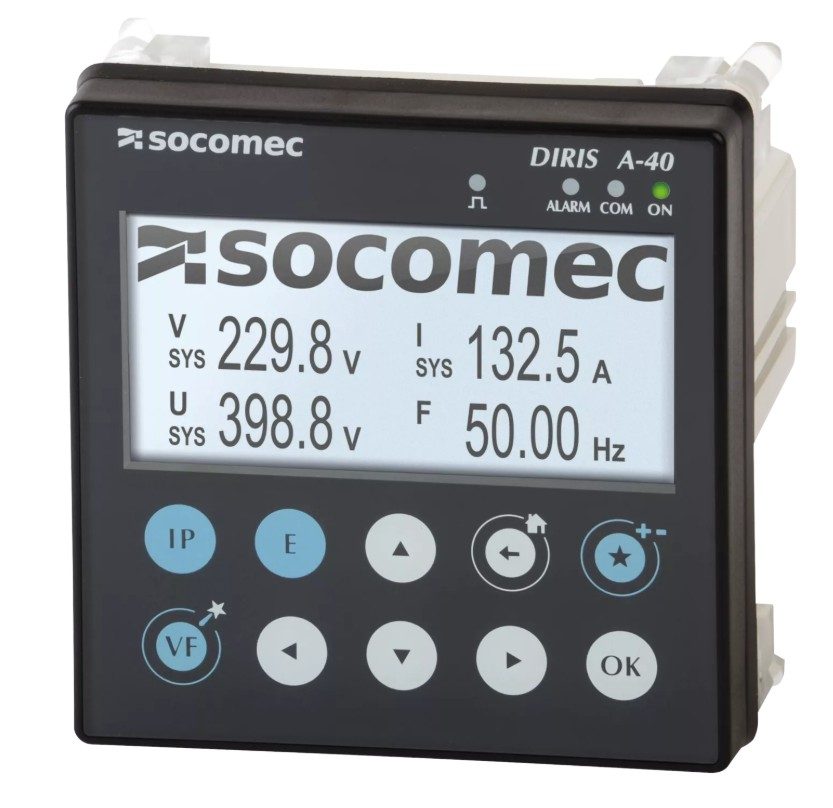

DIRIS A-40
El DIRIS A-40 es un dispositivo de control de potencia (PMD) montado en la puerta en formato 96 x 96. Está destinado a la medición, el control y la gestión de la energía eléctrica. Opciones de comunicació: RS485, Ethernet + RS485 o
Profibus DP
Función
El DIRIS A-40 es un dispositivo de control de potencia (PMD) montado en la puerta en formato 96 x 96. Está destinado a la medición, el control y la gestión de la energía eléctrica. El DIRIS A-40 ofrece numerosas funciones para medir la tensión, la corriente, la potencia, la energía y la calidad. Permite el análisis de carga monofásica o trifásica.
Multimedida
• Intensidades
- I1, I2, I3, In, Isistema
• Tensiones y frecuencia
- V1, V2, V3, VN, Vsistema, U12, U23, U31,
Usistema, f
• Potencias
- P1, P2, P3, ΣP, Q1, Q2, Q3, ΣQ, S1, S2, S3, ΣS
- Potencias predictivas ΣP, ΣQ, ΣS
• Factor de potencia
- PF1, PF2, PF3, ΣPF
• Coseno de φ y tangente de φ
- Valores instantáneos por fase
Recuento
• Energía activa: +/- kWh
• Energía reactiva: +/- kVArh
• Potencia aparente: kVAh
• Multitarifa (8 máx.)
• Contador horario
Calidad
• Desequilibrio de tensión
- Vdir, Vinv, Vhom, Udir, Uinv, Unba, Vnba, Vnb, Unb
• Desequilibrio de intensidad
- Idir, Iinv, Ihom, Inba, Inb
• Distorsión armónica total
- Intensidades THDi1, THDi2, THDi3,THDiN, TDDI
- Tensión fase a neutro THDv1, THDv2, THDv3
- Tensión entre fases THDu12, THDu23, THDu31
• Armónicos individuales hasta rango 63
- Intensidades: I1h, I2h, I3h, INh
- Tensión fase a neutro: V1h, V2h, V3h
- Tensión entre fases: U12h, U23h, U31h
• Eventos de calidad
- Caídas, cortes y subidas de tensión EN50160
- Kfactor y factor de cresta
• Eventos según EN 50160
- Caídas, cortes, transitorios rápidos de tensión
Supervisión de protección
• Supervisión de contactos auxiliares
• Informe y alarma de disparos
• Número de operaciones
Curvas de carga, registros históricos (máx. 130 días)
• Potencia activa, reactiva y aparente
• Intensidades, tensiones y frecuencia
Alarmas
• Alarmas para todos los valores eléctricos, eventos
y cambios de estado de entradas, posibilidad de
combinaciones lógicas
• Eventos con sello temporal
Comunicación
• DIRIS A-40 RS485 Modbus de serie
• DIRIS A-40 Ethernet Modbus
• DIRIS A-40 PROFIBUS DPV1
Entradas
• 3 entradas digitales
- Alimentadas por el DIRIS A-40 o fuente externa
- Función: estado lógico, estado de interruptor
automático, o medición multufluido de sincronización
• 2 salidas lógicas
- Función: Control, salida de energía de
Ventajas
Configuración asistida
El asistente de configuración guía al usuario paso a paso. También detecta errores y corrige errores de configuración. Así se reduce el tiempo de puesta en marcha a la
mitad y siempre se consiguen resultados fiables.
Sensores inteligentes
Tres formatos de sensores de intensidad (TE de núcleo sólido, TR de núcleo abierto y bobina Rogowski TF) permiten la integración de DIRIS A-40 en instalaciones eléctricas
nuevas o existentes.
Conectado a la nube
La gama contiene productos preparados para IoT que permiten exportar datos automáticamente para operar remotamente sin límites de tiempo, distancia distancia o capacidad
de almacenamiento.
Conforme con la normativa IEC 61557-12
La norma de referencia para dispositivos de medida y supervisión del rendimiento (PMD), IEC 61557-12, garantiza niveles de prestaciones y un rendimiento satisfactorio
de los PMD según las condiciones medioambientales típicas para aplicaciones industriales y del sector terciario.
Conformidad con las normas
IEC 61557-12
EN 50160
UL61010 E257746
