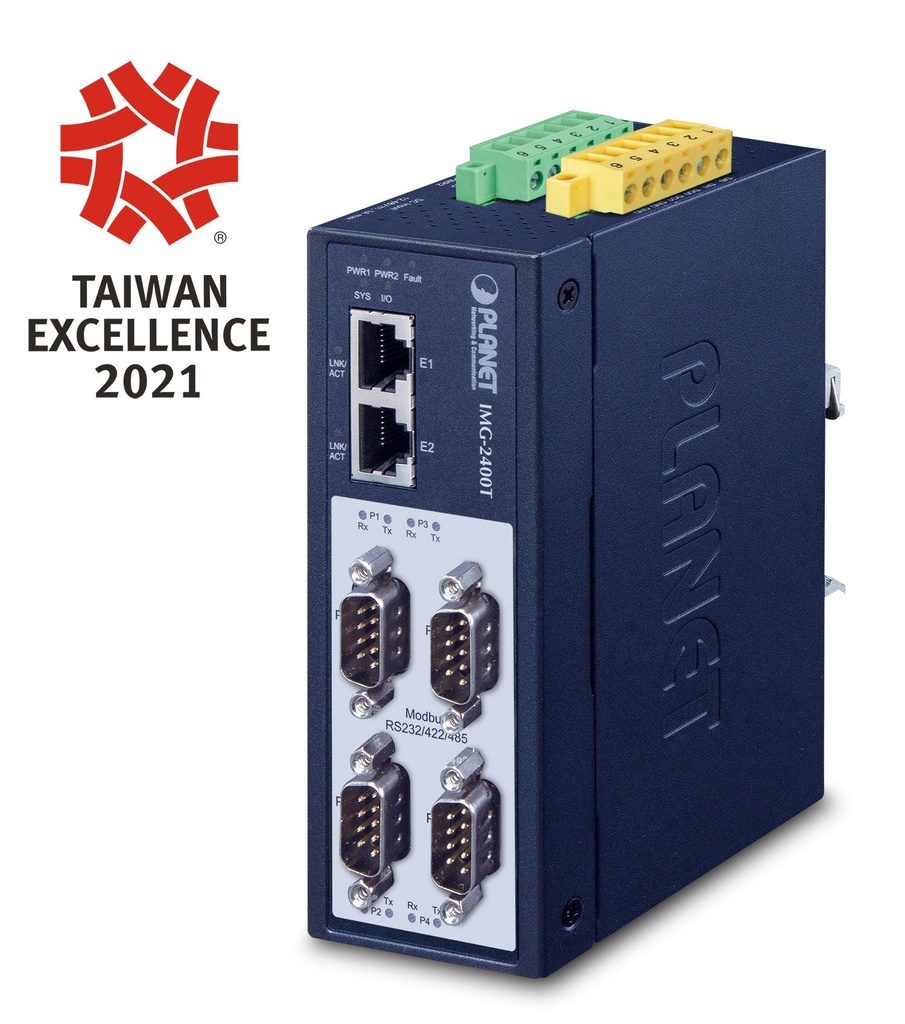

Puerta de enlace Modbus industrial IP40 de 4 puertos RS232/RS422/RS485 (2 x 10/100TX, -40~75 grados C, aislamiento de 2 KV, 2 x DI + 2 x DO)

Solución económica para la integración de redes industriales Modbus TCP/RTU/ASCII

PLANET ha incorporado el protocolo Modbus TCP/IP industrial a sus productos de gestión industrial de fácil integración que se integran con sistemas SCADA/HMI y otros sistemas de adquisición de datos en las plantas de producción. Además, la red SNMP de TI industrial se ha actualizado a la red Modbus TCP/IP de automatización industrial. Los productos de gestión industrial PLANET con el protocolo Modbus TCP/IP ofrecen soluciones flexibles de conectividad de red para el entorno de automatización industrial.

Para completar la solución de aplicación para entornos de automatización industrial, PLANET ha anunciado la primera pasarela Modbus RS232/422/485 de 4 puertos a nivel industrial, la IMG-2400T. Esta pasarela convierte entre los protocolos Modbus TCP/IP y Modbus RTU/ASCII. Ofrece un amplio rango de temperatura de funcionamiento, de -40 a 75 °C, y una carcasa metálica compacta pero robusta con certificación IP40.

Un puente de conversión para una implementación de red flexible

El IMG-2400T puede actuar como puente de conversión entre los equipos con protocolo Modbus RTU/ASCII y las estaciones de trabajo del administrador que ejecutan el protocolo Modbus TCP/IP. La interfaz serie RS232/422/485 del IMG-2400T proporciona el modo de operación Modbus RTU/ASCII y diversas opciones de velocidad de transmisión para satisfacer la demanda de integración entre los protocolos Modbus TCP/IP, Modbus RTU Maestro/Esclavo y Modbus ASCII Maestro/Esclavo.

La ventaja de tener el IMG-2400T es ayudar a los usuarios a construir un entorno industrial entre el protocolo Modbus TCP/IP y el protocolo Modbus RTU/ASCII fácilmente, ofreciendo así una solución de aplicación a los equipos de control industrial sin puertos Ethernet y los equipos de control industrial solo pueden controlarse a través de una estación de trabajo de PC industrial o un panel de control industrial.

Además, la solución de integración efectiva de dispositivos Ethernet Modbus, equipos serie Modbus o multi maestro/esclavo Modbus en una red híbrida industrial aporta lo siguiente:

• El modo maestro admite hasta 32 solicitudes de conexión esclava TCP
• El modo esclavo admite hasta 32 conexiones maestras TCP

Gestión remota

El IMG-2400T convierte los equipos industriales Modbus RTU/ASCII conectados en instalaciones basadas en IP y permite su conexión a la red Modbus TCP/IP mediante su interfaz serie RS232/422/485 y su puerto Ethernet RJ45 10/100BASE-TX . Ofrece administración web remota e interfaz Telnet para una gestión de red remota eficiente. El IMG-2400T también incluye la herramienta PLANET Modbus Gateway y es compatible con la utilidad PLANET Smart Discovery, que facilita al administrador de red obtener la información actual de la dirección de subred IP o modificar la configuración de la dirección de subred IP del IMG-2400T.

Monitoreo del estado del puerto serie Modbus

El IMG-2400T muestra el total de bytes transmitidos y recibidos en la interfaz serie RS232/422/485, así como el número total detallado de tramas transmitidas y recibidas en la interfaz de administración remota web/telnet. Esta función permite al administrador de red consultar el estado y las estadísticas del IMG-2400T a través de la interfaz serie RS232/422/485.

Rendimiento estable en diseño de entornos hostiles

El IMG-2400T ofrece un alto nivel de inmunidad contra interferencias electromagnéticas y sobretensiones eléctricas intensas, comunes en plantas de producción o en cabinas de control de tráfico. Su temperatura de funcionamiento, que oscila entre -40 °C y 75 °C, permite su instalación en prácticamente cualquier entorno complejo.

El IMG-2400T está equipado con una carcasa metálica compacta con clasificación IP40 que permite su montaje en pared para optimizar el espacio del gabinete. El IMG-2400T también incluye una fuente de alimentación integrada con un amplio rango de voltajes (de 12 a 48 V CC), ideal para operar en todo el mundo con aplicaciones de alta disponibilidad.

Alerta de alarma eficaz para una mejor protección

El IMG-2400T incluye una función de alarma de fallos que alerta a los usuarios cuando hay algún problema con el servidor de dispositivos serie. Con esta función, los usuarios no tendrán que perder tiempo buscando la causa del problema, lo que les permitirá ahorrar tiempo y recursos humanos. El IMG-2400T ofrece una función de alerta de eventos para diagnosticar el dispositivo con problemas, ya sea por una interrupción de la conexión de red o por un reinicio.

Entrada de alimentación dual para un sistema de red de alta disponibilidad

El IMG-2400T cuenta con un potente sistema de entrada de alimentación dual con amplio rango de voltajes (12 V~48 V CC) integrado en la red de automatización del cliente para mejorar la fiabilidad y el tiempo de funcionamiento del sistema. En el ejemplo a continuación, si la fuente de alimentación 1 falla, la función de conmutación por error de hardware se activa automáticamente para seguir alimentando el IMG-2400T a través de la fuente de alimentación 2 sin interrumpir su funcionamiento.

Entrada digital y salida digital para alarma externa

Con entrada y salida digitales en el panel frontal, una alarma externa permite a los usuarios detectar y registrar el estado de dispositivos externos (como detectores de intrusión) mediante la entrada digital, y enviar inmediatamente una alarma de evento al administrador. La salida digital permite alertar al administrador si el puerto serie del IMG-2400T muestra DCD, un cambio de DSR o un fallo de alimentación.
