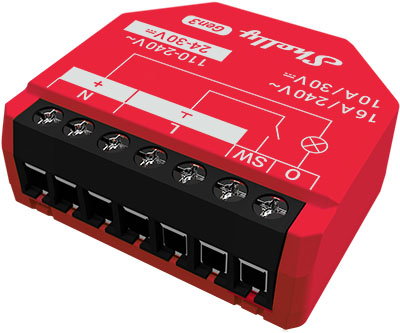

Interruptor inteligente con medidor de energía operado por Wi-Fi 1 canal de 15A

Descripción breve

Shelly 1PM Gen3 es un interruptor inteligente compacto con medición de potencia que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. El dispositivo también cuenta con un procesador mejorado y mayor memoria en comparación con su predecesor.

Se puede acceder, controlar y monitorear Shelly 1PM Gen3 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi ya Internet.

Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.

Shelly 1PM Gen3 tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.

Características principales

• Conectividad Wi-Fi: El dispositivo puede conectarse a su red Wi-Fi doméstica, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
• Integración con plataformas de hogar inteligente: Puede integrar el Shelly i4 Gen3 con plataformas de hogar inteligente populares, como Google, Alexa y Samsung SmartThings. Esto permite el control por voz y la automatización a través de estas plataformas.
• Interruptor inteligente con medición de energía: actúa como un interruptor inteligente con la capacidad adicional de medir el consumo de energía, lo que le permite monitorear el uso de energía de los electrodomésticos conectados.
• Diseño compacto: Diseñado como un interruptor de formato pequeño, lo que lo hace adecuado para instalarlo en cajas de pared eléctricas estándar, detrás de enchufes, interruptores de luz u otros espacios reducidos.
• Control remoto: permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema de automatización del hogar.
• Control local y en la nube: Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
• Procesador y memoria mejorados: actualizado con un procesador mejorado y mayor memoria para un mejor rendimiento.
• Acceso remoto: permite el acceso, control y monitoreo remoto desde cualquier ubicación con conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
• Interfaz web incorporada: cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
• Conectividad inalámbrica: El dispositivo admite los protocolos Wi-Fi (802.11 b/g/n) y Bluetooth 4.2 con capacidades de alcance interior y exterior específicas.
• Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
• Extensor de rango Wi-Fi para dispositivos IoT: un extensor Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
• Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
• KNX: Admite comunicación KNXnet / IP
• Horarios: Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
• Componentes virtuales: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/

Casos de uso

• Control de electrodomésticos: Úselo para controlar y automatizar de forma remota el funcionamiento de varios electrodomésticos, como luces, ventiladores u otros dispositivos.
• Monitoreo de energía: Monitoree el consumo de energía de los electrodomésticos conectados en tiempo real. Esto es útil para comprender los patrones de consumo de energía y promover la eficiencia energética.
• Automatización del hogar: integre Shelly 1PM Gen3 en su sistema de automatización del hogar para crear escenas y horarios personalizados para sus dispositivos.
• Eficiencia energética: aproveche la función de medición de energía para identificar electrodomésticos que consumen mucha energía y tomar decisiones informadas para mejorar la eficiencia energética general de su hogar.
• Monitoreo remoto: Vigila tus dispositivos incluso cuando no estás en casa. La función de acceso remoto te permite monitorear y controlar los electrodomésticos conectados desde cualquier lugar con conexión a internet.

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
• Gobierno/municipal
• Universidad/colegio

Integraciones

Capacidades compatibles con Amazon Alexa

Sí

Características compatibles con Google Smart Home

Sí

Capacidades compatibles con Samsung SmartThings

Sí

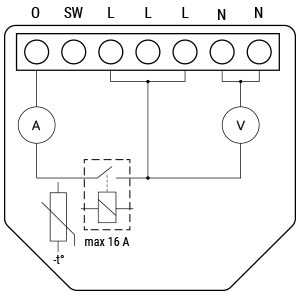

Esquemas internos simplificados

Interfaces eléctricas del dispositivo

Entradas

• 1 entrada de interruptor/botón en terminal de tornillo: SW
• 5 entradas de alimentación en terminales de tornillo: 2 N (+) y 3 L (Ʇ)

Salidas

• 1 salida de relé con medición de potencia en terminal de tornillo: O

Interfaz de complemento

• Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!

Conectividad

• Wi-Fi
• Ethernet
• Bluetooth

Función de seguridad

• Protección contra sobrecalentamiento
• Protección contra sobretensiones
• Protección contra sobrecorriente
• Protección contra sobrecargas

Tipos de carga admitidos

• Resistivas (bombillas incandescentes, aparatos de calefacción)
• Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
• Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados, lavadoras, secadoras)

Interfaz de usuario

Entradas

• Un botón (Control)
  • Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
  • Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.

Salidas

• Indicación LED (monocolor)
  • AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
    1 segundo ON/ 1 segundoOFF
  • Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
    1 segundo ON/ 3 segundosOFF
  • Conectado a una red Wi-Fi:
    ConstantementeON
  • La nube está habilitada, pero no conectada:
    1 segundo ON/ 5 segundosOFF
  • Conectado a Shelly Cloud:
    ConstantementeON
  • OTA (actualización por aire):
    ½ seg ON/ ½ segundoOFF
  • Botón presionado y mantenido durante 5 segundos:
    ½ segundo ON/ ½ segundoOFF
  • Pulsaciones de botón y mantenidas durante 10 segundos:
    ¼ de segundo ON/ ¼ de segundoOFF

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Presupuesto

Diagramas de cableado basico

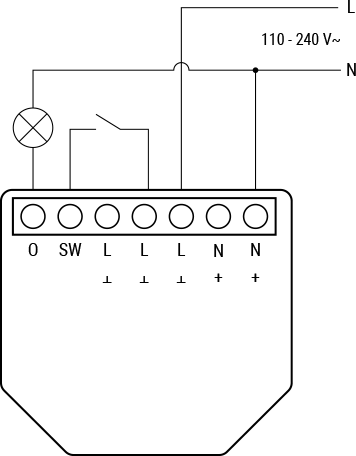

Fuente de alimentación de 110-240 V~

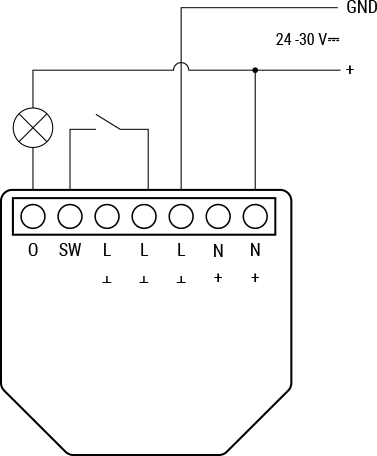

Fuente de alimentación de 24-30 V⎓

Leyenda

Componentes y API

• Este dispositivo
• Todos los dispositivos y servicios de Shelly

Cumplimiento

Declaración de conformidad UE multilingüe Shelly 1PM Gen3.pdf

Certificado de idoneidad para Shelly 1PM Gen3 AU NZ.pdf

Declaración de cumplimiento de la Ley PSTI del Reino Unido de Shelly 1PM Gen3.pdf

Guía del usuario de la empresa

Guía de usuario y seguridad empresa multilingüe de Shelly 1PM Gen3.pdf
