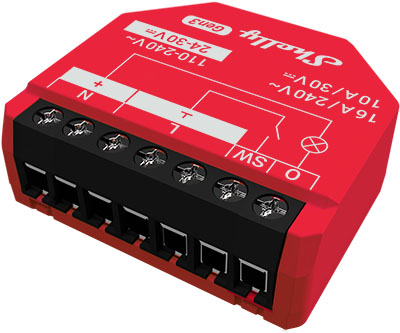

Interruptor inteligente con medidor de energía operado por Wi-Fi 1 canal de 15A
Interruptor inteligente Shelly 1PM Gen3 con medición de energía y conexión Wi-Fi, control remoto de electrodomésticos y operación eficiente en domótica.
$ 38.842 $ 38.842
$ 32.640
Aviso de stock
Compra para retiro inmediato
Especificaciones Técnicas
| Conectividad | Bluetooth, WIFI |
| Iluminación | Switch |
| Fuente de energía | AC |
| Entradas | 1 Entrada |
Descripción breve
Shelly 1PM Gen3 es un interruptor inteligente compacto con medición de potencia que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. El dispositivo también cuenta con un procesador mejorado y mayor memoria en comparación con su predecesor.
Se puede acceder, controlar y monitorear Shelly 1PM Gen3 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi ya Internet.
Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.
Shelly 1PM Gen3 tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.
Características principales
- Conectividad Wi-Fi: El dispositivo puede conectarse a su red Wi-Fi doméstica, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
- Integración con plataformas de hogar inteligente: Puede integrar el Shelly i4 Gen3 con plataformas de hogar inteligente populares, como Google, Alexa y Samsung SmartThings. Esto permite el control por voz y la automatización a través de estas plataformas.
- Interruptor inteligente con medición de energía: actúa como un interruptor inteligente con la capacidad adicional de medir el consumo de energía, lo que le permite monitorear el uso de energía de los electrodomésticos conectados.
- Diseño compacto: Diseñado como un interruptor de formato pequeño, lo que lo hace adecuado para instalarlo en cajas de pared eléctricas estándar, detrás de enchufes, interruptores de luz u otros espacios reducidos.
- Control remoto: permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema de automatización del hogar.
- Control local y en la nube: Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
- Procesador y memoria mejorados: actualizado con un procesador mejorado y mayor memoria para un mejor rendimiento.
- Acceso remoto: permite el acceso, control y monitoreo remoto desde cualquier ubicación con conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
- Interfaz web incorporada: cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
- Conectividad inalámbrica: El dispositivo admite los protocolos Wi-Fi (802.11 b/g/n) y Bluetooth 4.2 con capacidades de alcance interior y exterior específicas.
- Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
- Extensor de rango Wi-Fi para dispositivos IoT: un extensor Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
- Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
- Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
- KNX: Admite comunicación KNXnet / IP
- Horarios: Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
- Componentes virtuales: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
Casos de uso
- Control de electrodomésticos: Úselo para controlar y automatizar de forma remota el funcionamiento de varios electrodomésticos, como luces, ventiladores u otros dispositivos.
- Monitoreo de energía: Monitoree el consumo de energía de los electrodomésticos conectados en tiempo real. Esto es útil para comprender los patrones de consumo de energía y promover la eficiencia energética.
- Automatización del hogar: integre Shelly 1PM Gen3 en su sistema de automatización del hogar para crear escenas y horarios personalizados para sus dispositivos.
- Eficiencia energética: aproveche la función de medición de energía para identificar electrodomésticos que consumen mucha energía y tomar decisiones informadas para mejorar la eficiencia energética general de su hogar.
- Monitoreo remoto: Vigila tus dispositivos incluso cuando no estás en casa. La función de acceso remoto te permite monitorear y controlar los electrodomésticos conectados desde cualquier lugar con conexión a internet.
Aplicaciones principales
- Residencial
- MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
- Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
- Gobierno/municipal
- Universidad/colegio
Integraciones
Capacidades compatibles con Amazon Alexa
Sí
Características compatibles con Google Smart Home
Sí
Capacidades compatibles con Samsung SmartThings
Sí
Esquemas internos simplificados
Interfaces eléctricas del dispositivo
Entradas
- 1 entrada de interruptor/botón en terminal de tornillo: SW
- 5 entradas de alimentación en terminales de tornillo: 2 N (+) y 3 L (Ʇ)
Salidas
- 1 salida de relé con medición de potencia en terminal de tornillo: O
Interfaz de complemento
- Interfaz serial propietaria de Shelly
¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!
Conectividad
- Wi-Fi
- Ethernet
- Bluetooth
Función de seguridad
- Protección contra sobrecalentamiento
- Protección contra sobretensiones
- Protección contra sobrecorriente
- Protección contra sobrecargas
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados, lavadoras, secadoras)
Interfaz de usuario
Entradas
- Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Cantidad | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 37x42x16 / 1.46x1.65x0.63 |
Peso: | 27 g / 0,95 oz |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas |
Montaje: | Consola de pared |
Material de la carcasa: | Plástico |
Color de la carcasa: | Rojo |
Color del terminal | negro |
Ambiental | |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | 30 % a 70 % de humedad relativa |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: |
|
Consumo de energía: | < 1,2 W |
Protección externa: | Interruptor de protección de cables según EN60898-1 (característica de disparo B o C, corriente nominal máx. 16 A, capacidad de interrupción mín. 6 kA, clase de limitación de energía 3) |
Clasificaciones de circuitos de salida. | |
Tensión máxima de conmutación: |
|
Corriente de conmutación máxima: |
|
Sensores, medidores | |
Sensor de temperatura interna: | Si |
Voltímetro (CA): | Si |
Amperímetro (CA): | Si |
Radio | |
Wi-Fi | |
Protocolo: | 802.11 b/g/n |
Banda de RF: | 2401 - 2483 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Bluetooth | |
Protocolo: | 4.2 con BLE |
Banda de RF: | 2400 - 2483,5 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
Unidad de microcontrolador | |
Código postal: | ESP-Shelly-C38F |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Si |
MQTT: | Si |
Diagramas de cableado basico
 Fuente de alimentación de 110-240 V~ |  Fuente de alimentación de 24-30 V⎓ |
Leyenda
Terminales | Cables | ||
|---|---|---|---|
I | Terminal de entrada del circuito de carga | Hola | Cable bajo tensión (110-240 V~) |
Oh | Terminal de salida del circuito de carga | + | Cable positivo de 24-30 V |
SUDOESTE | Terminal de entrada del interruptor (control O) | norte | Cable neutro |
Hola | Terminal activo (110-240 V~) | Tierra | 24-30 V ⎓ cable de tierra |
norte | Neutro terminal | ||
+ | Terminal positivo de 24-30 V⎓ | ||
Hola | Terminal negativo de 24-30 V⎓ |
Componentes y API
Cumplimiento
Declaración de conformidad UE multilingüe Shelly 1PM Gen3.pdf
Certificado de idoneidad para Shelly 1PM Gen3 AU NZ.pdf
Declaración de cumplimiento de la Ley PSTI del Reino Unido de Shelly 1PM Gen3.pdf
Guía del usuario de la empresa
Guía de usuario y seguridad empresa multilingüe de Shelly 1PM Gen3.pdf
| Iluminación | Switch |
|---|---|
| Tipo de dispositivo | Switch |
| Tipo de dispositivo | Gen3 |
| Instalación | Requiere cableado |
| Instalación | Detrás del enchufe |
| Instalación | 1 Fase |
| Fuente de energía | AC |
| Salidas | 1 Canal |
| Salidas | AC |
| Salidas | Hasta 15A |
| Entradas | 1 Entrada |
| Conectividad | WIFI |
| Conectividad | Bluetooth |
