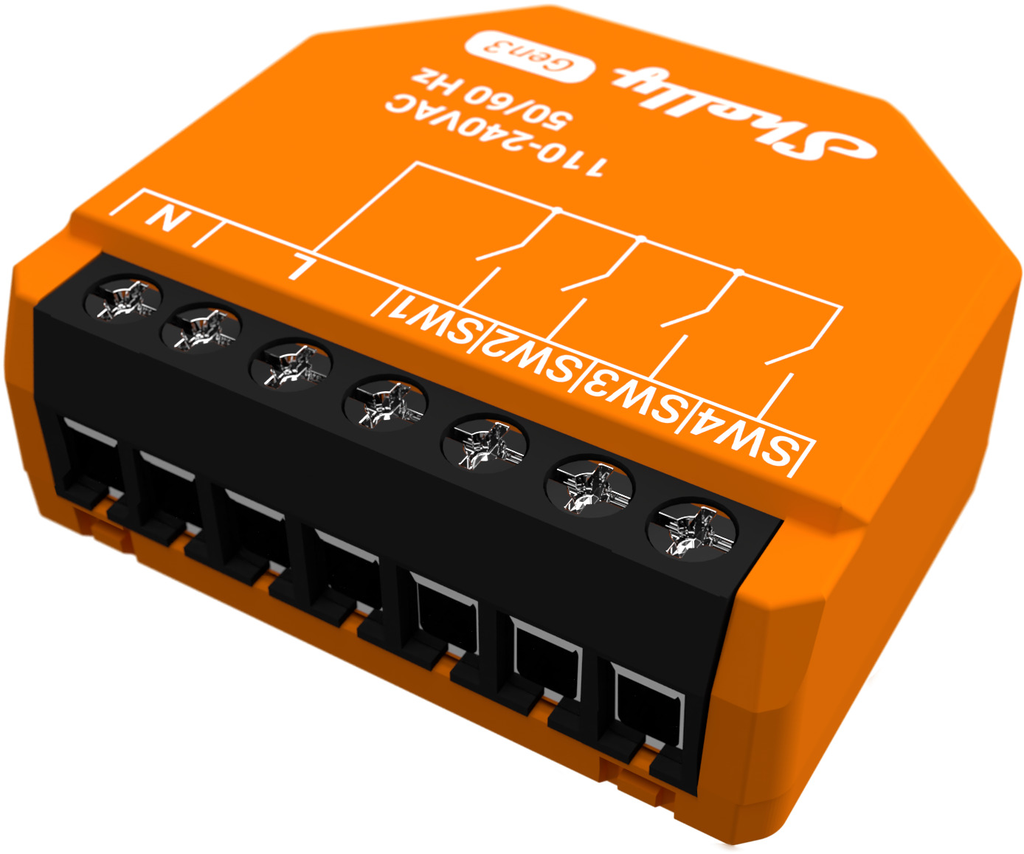

Controlador inteligente de 4 canales de entrada, alimentado por AC

Identificación del dispositivo

• Nombre del dispositivo: Shelly i4 Gen3
• Modelo del dispositivo: S3SN-0024X
• SSID del dispositivo: ShellyI4G3-XXXXXXXXXXXX
• ID de modelo BLE: 0x1812

Descripción breve

Shelly i4 Gen3 es un interruptor inteligente con entrada Wi-Fi que permite activar o desactivar manualmente cualquier escena creada, ejecutar acciones sincronizadas o ejecutar escenarios complejos. Puede usar Shelly i4 Gen3 para controlar otros interruptores, sensores o dispositivos Shelly conectados, controlados por HTTP y MQTT. Con un tamaño compacto que cabe detrás de cualquier interruptor de pared, Shelly i4 Gen3 muestra el estado y controla la acción de cuatro entradas. El dispositivo también cuenta con un procesador mejorado y mayor memoria en comparación con su predecesor.

Puede acceder y monitorear Shelly i4 Gen3 de forma remota desde cualquier lugar donde tenga conectividad a Internet, si el dispositivo está conectado a un enrutador Wi-Fi e Internet.

Puede instalar el dispositivo en cajas eléctricas de pared estándar, detrás de enchufes, interruptores de luz o en otros lugares con espacio limitado.

Shelly i4 Gen3 tiene una interfaz web incorporada que puedes usar para controlarlo y configurarlo.

Características principales

• Conectividad Wi-Fi: El dispositivo puede conectarse a su red Wi-Fi doméstica, lo que le permite monitorear de forma remota los datos de humedad y temperatura a través de una aplicación de teléfono inteligente u otros dispositivos compatibles.
• Integración con Alexa: Puedes integrar el Shelly i4 Gen3 con Alexa. Esto permite el control por voz y la automatización a través de la plataforma.
• Control local y en la nube: Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
• Conectividad Bluetooth: Bluetooth y la puerta de enlace BLE están disponibles para fines de inclusión, lo que puede resultar útil durante el proceso de configuración.
• Interfaz fácil de usar: el dispositivo proporciona una interfaz fácil de usar con un botón de reinicio para interacciones manuales.
• Procesador y memoria mejorados: actualizado con un procesador mejorado y mayor memoria para un mejor rendimiento.
• Interfaz web incorporada: cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
• Conectividad inalámbrica: El dispositivo admite los protocolos Wi-Fi (802.11 b/g/n) y Bluetooth 4.2 con capacidades de alcance interior y exterior específicas.
• Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
• Extensor de rango Wi-Fi para dispositivos IoT: un extensor Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
• Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
• Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
• Componentes virtuales: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/

Casos de uso

• Control remoto de electrodomésticos: encienda o apague electrodomésticos de forma remota usando su teléfono móvil, tableta, PC o sistema de automatización del hogar.
• Comodidad de conexión a Internet: acceda y controle dispositivos desde cualquier lugar con conectividad a Internet, siempre que el Shelly i4 Gen3 esté conectado a un enrutador Wi-Fi.
• Automatización del hogar: Shelly i4 Gen3 permite el control automático de electrodomésticos para una experiencia más relajante y agradable.

Aplicaciones principales

• Residencial
• MDU (Unidades de vivienda múltiples: apartamentos, condominios, hoteles, etc.)
• Comercio ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)
• Gobierno/municipal
• Universidad/colegio

Integraciones

Capacidades compatibles con Amazon Alexa

Sí, a través de una rutina de dispositivo virtual

Características compatibles con Google Smart Home

No

Capacidades compatibles con Samsung SmartThings

No

Esquemas internos simplificados

N/A para este dispositivo.

Interfaces eléctricas del dispositivo

Entradas

• 4 entradas de interruptor/botón en terminal de tornillo: SW1, SW2, SW3 y SW4
• 3 entradas de alimentación en terminales de tornillo: 1 N y 2 L

Salidas

N / A

Interfaz de complemento

• Interfaz serial propietaria de Shelly

¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!

Conectividad

• Wi-Fi
• Ethernet
• Bluetooth

Función de seguridad

• Protección contra sobrecalentamiento

Interfaz de usuario

Entradas

• Un botón (Control)
  • Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
  • Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.

Salidas

• Indicación LED (monocolor)
  • AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
    1 segundo ON/ 1 segundoOFF
  • Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
    1 segundo ON/ 3 segundosOFF
  • Conectado a una red Wi-Fi:
    ConstantementeON
  • La nube está habilitada, pero no conectada:
    1 segundo ON/ 5 segundosOFF
  • Conectado a Shelly Cloud:
    ConstantementeON
  • OTA (actualización por aire):
    ½ seg ON/ ½ segundoOFF
  • Botón presionado y mantenido durante 5 segundos:
    ½ segundo ON/ ½ segundoOFF
  • Pulsaciones de botón y mantenidas durante 10 segundos:
    ¼ de segundo ON/ ¼ de segundoOFF

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Presupuesto

Diagramas de cableado básicos

Leyenda

Componentes y API

• Este dispositivo
• Todos los dispositivos y servicios de Shelly

Cumplimiento

Declaración de conformidad UE multilingüe del Shelly i4 Gen3.pdf

Certificado de idoneidad para Shelly i4 Gen3 AU-NZ.pdf

Declaración de cumplimiento de la Ley PSTI del Reino Unido (Shell i4 Gen3).pdf

Guía de usuario impresa

Guía de usuario y seguridad empresa multilingüe de Shelly i4 Gen3.pdf

Guías de instalación
