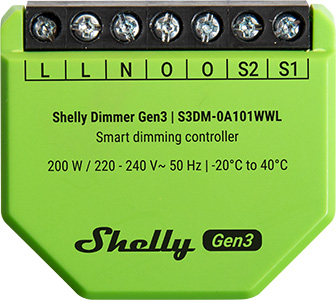

Dimmer Inteligente por TRIAC Shelly Dimmer Gen 3 200W

Identificación del dispositivo

• Nombre del dispositivo: Shelly Dimmer Gen3
• Modelo del dispositivo: S3DM-0A101WWL
• SSID del dispositivo: ShellyDimmerG3-XXXXXXXXXXXX
• ID de Bluetooth del dispositivo: 0x1073

Descripción breve

Shelly Dimmer Gen3 (el Dispositivo) es un controlador de atenuación inteligente de un solo canal que permite el control remoto de luces y controladores de atenuación a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. Se puede acceder, controlar y supervisar el Dispositivo de forma remota desde cualquier lugar con conexión a internet, siempre que el Usuario esté conectado a internet. Shelly Dimmer Gen3 cuenta con una interfaz web integrada que permite supervisar y controlar el Dispositivo, así como ajustar su configuración. El Dispositivo puede utilizarse como regulador de intensidad de flanco de salida, con o sin cable neutro.

Características principales

• No necesita neutro: el dispositivo se puede utilizar sin cable neutro
• Bypass : El bypass es necesario cuando el dispositivo se utiliza sin neutro y la carga es inferior a 20 W. El bypass podría ayudar cuando hay luz proveniente de la lámpara incluso cuando está apagada.
• Grupos de luces : Se pueden utilizar grupos de luces, pero deben tener el mismo consumo (deben tener el mismo modelo y productor)
• Bluetooth: El dispositivo cumple con el estándar Bluetooth y puede conectarse con otros dispositivos Bluetooth para intercambiar datos de corto alcance.
• Puerta de enlace BLE: facilita la comunicación entre dispositivos habilitados para BLE y Wi-Fi.
• Wi-Fi: El dispositivo puede conectarse a una red inalámbrica.
• Extensor de rango Wi-Fi: retransmite la señal Wi-Fi y extiende su alcance.
• Scripting: Permite crear escenarios de automatización a través de scripts.
• Horarios básicos: admite horarios y rutinas semanales, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.
• Horarios avanzados: admite horarios y rutinas detallados durante todo el año con una amplia gama de ajustes de tiempo, desde segundos hasta meses, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.
• Temporizadores de encendido y apagado automático: habilita la configuración del temporizador de encendido y apagado automático.
• Acciones locales: permite crear escenarios de automatización dentro de la red Wi-Fi local, incluida la configuración del brillo, la duración de la transición y el valor de inversión de la señal de atenuación.
• Webhooks: admite la automatización a través de una comunicación liviana e impulsada por eventos con otros dispositivos.
• Compatibilidad: Altamente compatible con sistemas de automatización del hogar de terceros.
• No necesita concentrador: listo para usar de forma local o remota a través de Shelly Smart Control o sistemas de terceros.
• Registro de actividad: almacena un historial detallado de eventos.
• KVS (almacenamiento clave-valor): el servicio KVS proporciona un almacenamiento persistente básico de pares clave-valor.
• Seguridad: Protecciones contra sobrecorriente, voltaje y potencia. Si el dispositivo se utiliza sin cable neutro, estas protecciones podrían no funcionar correctamente.
• Medición de potencia:
  • La información sobre el voltaje (V), la corriente (A) y el consumo (W) se muestra cuando el dispositivo se utiliza con neutro.
  • El consumo de energía no se puede medir cuando el dispositivo se utiliza sin neutro.
• Modo nocturno: permite establecer un brillo específico de las luces de entrada durante la noche.
• Duración de la transición: controla el tiempo de atenuación del 0 al 100 % cuando está activado y del 100 al 0 % cuando está desactivado.
• Brillo mínimo al activarse: Nivel de brillo (en porcentaje) aplicado cuando el interruptor está activado y el brillo actual es inferior al "Brillo mínimo al activarse". El valor predeterminado es 3 %. No se aplica cuando se define una transición explícita (personalizada) en Programaciones y Acciones.
• Brillo mínimo/máximo: replantea el rango de la señal de atenuación para obtener un control de brillo más preciso en la salida.
• Modo de entrada de interruptor/botón: permite un control de entrada flexible a través de interruptores y/o botones
  • Control de atenuación con un botón
  • Control de atenuación con dos botones
• Velocidad de atenuación de los botones: Controla la velocidad con la que cambia el brillo de salida al mantener presionados los botones. El valor predeterminado es 3x.
• Preajustes de botón: Estado que se aplicará al hacer doble clic. El valor predeterminado es 100 %.
• Calibración automática de la atenuación: Proporciona una atenuación uniforme en todo el rango. Debe realizarse en un dispositivo nuevo, después de un restablecimiento de fábrica y después de cada cambio de carga.
  • En un dispositivo nuevo o restablecido de fábrica, la calibración se inicia en el primer interruptor (a través de un interruptor/botón físico, una aplicación móvil, una interfaz web local o un comando rpc)
  • La calibración puede iniciarse manteniendo pulsados ​​simultáneamente los dos botones durante 5 segundos. La calibración no dura más de 2 minutos y, si se realiza correctamente, la luz se enciende durante 10 segundos y luego se apaga. Si la calibración no es correcta, la luz parpadea 5 veces (1 s encendido, 1 s apagado).
• Restablecimiento de fábrica a través del interruptor/botón : 5 alternancias consecutivas a través del interruptor/botón en el período de 60 segundos después de que se haya encendido el dispositivo realizarán un restablecimiento de fábrica.
• Componentes virtuales: un conjunto especial de componentes que no existen inicialmente en el dispositivo y que son creados dinámicamente por el usuario.
• KNX: Admite comunicación KNXnet / IP

Casos de uso

• Actualice su sistema de iluminación existente con el Dimmer Gen3 incluso si no hay cable neutro y continúe utilizando sus interruptores e instalación eléctrica actuales.
• Controle el brillo de las luces regulables para establecer el brillo perfecto.
• Cree horarios inteligentes para que las luces ajusten automáticamente su brillo a lo largo del día.
• Sincronice sus luces con las horas de salida y puesta del sol fácilmente usando programas inteligentes.
• Active un modo nocturno para reducir el brillo durante las horas nocturnas.
• Integre el Dimmer Gen3 con sistemas de terceros como Home Assistant, Google Home, Alexa y SmartThings para obtener opciones de control ampliadas.
• Utilice el dispositivo para atenuar o atenuar las luces con solo presionar un botón o dos veces.
• Mejore la seguridad creando acciones para que las luces se enciendan automáticamente cuando Shelly Motion detecte movimiento.

Aplicaciones principales

• Residencial
• MDU (Unidades de Vivienda Múltiple - apartamentos, condominios, hoteles, etc.)…
• Local comercial ligero (pequeños edificios de oficinas, pequeños comercios/restaurantes/gasolineras, etc.)…
• Gobierno/municipal
• Universidad/colegio

Integraciones

Capacidades compatibles con Amazon Alexa

Sí

Características compatibles con Google Smart Home

Sí

Capacidades compatibles con Samsung SmartThings

Sí

Esquemas internos simplificados

Interfaces eléctricas del dispositivo

Entradas

• 2 entradas de interruptor/botón en terminales de tornillo: S1 y S2
• 3 entradas de alimentación en terminales de tornillo: 1 N y 2 L

Salidas

• Salidas puenteadas internamente en terminales de tornillo: O

Interfaz de complemento

No compatible

Conectividad

• Wi-Fi
• Bluetooth

Función de seguridad

• Protección contra sobrecalentamiento
• Protección contra sobrecargas*
• Protección contra sobretensiones*
• Protección contra subtensión*
• Protección contra sobrecorriente

* Funciona solo cuando se utiliza con Neutral.

Tipos de carga admitidos

• Lámparas LED regulables: hasta 150 W
• Bombillas incandescentes: hasta 200 W
• Lámparas halógenas: hasta 200 W
• Transformador de núcleo de hierro con lámparas incandescentes de baja tensión: hasta 200 VA
• Transformadores electrónicos regulables: hasta 200 W

Interfaz de usuario

Entradas

• Un botón (Control)
  • Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
  • Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.

Salidas

• Indicación LED (monocolor)
  • AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
    1 segundo ON/ 1 segundoOFF
  • Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
    1 segundo ON/ 3 segundosOFF
  • Conectado a una red Wi-Fi:
    ConstantementeON
  • La nube está habilitada, pero no conectada:
    1 segundo ON/ 5 segundosOFF
  • Conectado a Shelly Cloud:
    ConstantementeON
  • OTA (actualización por aire):
    ½ seg ON/ ½ segundoOFF
  • Botón presionado y mantenido durante 5 segundos:
    ½ segundo ON/ ½ segundoOFF
  • Pulsaciones de botón y mantenidas durante 10 segundos:
    ¼ de segundo ON/ ¼ de segundoOFF

La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.

Presupuesto

Diagramas de cableado básicos

Fig. 1 - Con neutro

Fig. 2 - Sin Neutro, con Bypass

Leyenda

Componentes y API

• Este dispositivo
• Todos los dispositivos y servicios de Shelly

Cumplimiento

Declaración de conformidad UE multilingüe del regulador Shelly Gen3.pdf

Declaración de cumplimiento de la Ley PSTI del Reino Unido para el regulador de intensidad Shelly Gen3.pdf

Guía del usuario de la empresa

Guía de usuario y seguridad empresa multilingüe del regulador de intensidad Shelly Gen3.pdf

Guías de instalación
