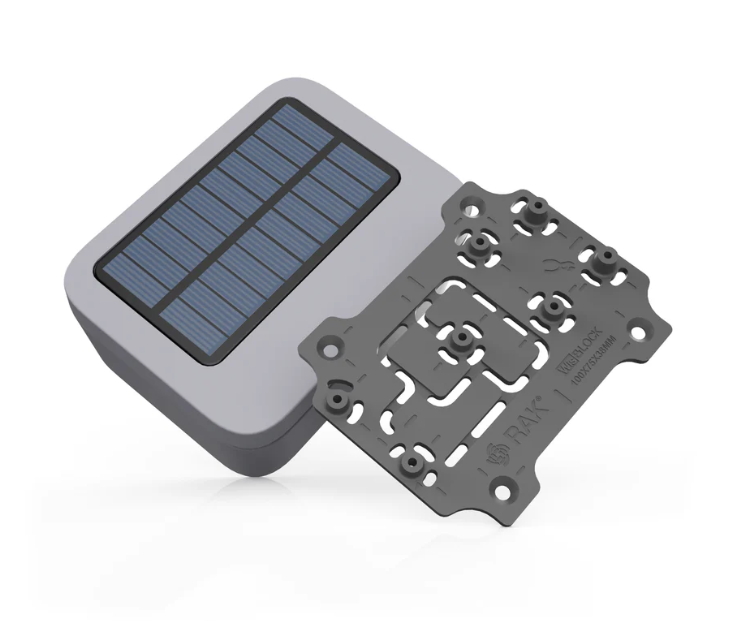

Gabinete Solar base rakwireless Unify IP65 100x75x38mm

Descripción del Producto

Caja Unify IP67 180x130x60mm

Los gabinetes Unify son gabinetes modulares para exteriores con clasificación IP67 que incluyen características personalizadas para soportar placas base WisBlock y módulos WisBlock, pero son altamente adaptables a cualquier aplicación con interiores espaciosos y opciones de montaje universales cuidadosamente diseñadas.

La implementación de su solución de IoT es sencilla gracias a una gama de accesorios de montaje intercambiables que le permiten instalar su solución de IoT en cualquier entorno. Estos accesorios se alojan en la superficie trasera de la carcasa mediante las ubicaciones de montaje integradas y se fijan con sujetadores M3 en insertos roscados de latón resistentes y reutilizables.

El gabinete de 180 x 130 x 60 mm tiene suficiente espacio interno para admitir las siguientes placas base WisBlock: RAK19001 y simultáneamente una RAK19003, RAK19007, RAK5005-O.

También hay espacio para alojar una batería de polímero de litio de perfil plano debajo de una placa de montaje interna. El espacio disponible debajo de una placa de montaje en la configuración estándar es de aproximadamente 165 x 115 x 6 mm, sin incluir las secciones estrechas donde hay elementos de protección. También hay suficiente espacio sobre la placa de montaje para montar una batería, según el espacio utilizado para otros elementos.

Accesorios compatibles

• Placa de montaje Unify en blanco de 180 x 130 x 60 mm: le permite crear su propia solución de montaje interno personalizada para cualquier hardware.
• Kit de montaje vertical en poste Unify (tipo A)
• Kit de montaje horizontal para postes Unify (tipo B)
• Kit de montaje horizontal para postes Unify (tipo C)
• Kit de montaje en pared Unify (tipo D)
• Kit de clip para cinturón Unify (tipo E)
• Kit de montaje en riel DIN Unify (tipo F)
• Kit de montaje magnético Unify (tipo G)
• Kit de presillas para cinturón Unify (tipo H)
• Kit de etiquetas unificadas (tipo I)
• Kit de velcro Unify (tipo J)

Especificaciones del gabinete

• Material: ABS UL94V-0
• Tamaño externo: 180x130x60mm (incluida la tapa)
• Espacio interno aprox.: 165 x 115 x 50 mm en la región más ancha (el espacio utilizable varía debido a las características internas: punto más estrecho del ancho interno = 85 mm)
• Espesor general de la pared: 4,5 mm
• Sello impermeable de silicona (perfil cuadrado para evitar que se tuerza durante la instalación)
• Insertos roscados de latón en todas partes (tipo ciego)

Placa de montaje Unify en blanco para carcasa de 180 x 130 x 60 mm

Esta placa de montaje encaja perfectamente en el gabinete Unify 180x130x60 mm y le permite implementar su propia solución de montaje personalizada.

Especificaciones de la placa de montaje en blanco:

• Compatible únicamente con carcasa Unify IP67 180x130x60mm
• Espesor: 2 mm
• Incluye tornillos avellanados M3 para montarlo en el gabinete.

Documentación

• Documentación de la caja Unify IP67 180x130x60mm
• Descargas del modelo 3D de la carcasa Unify de 180 x 130 x 60 mm
