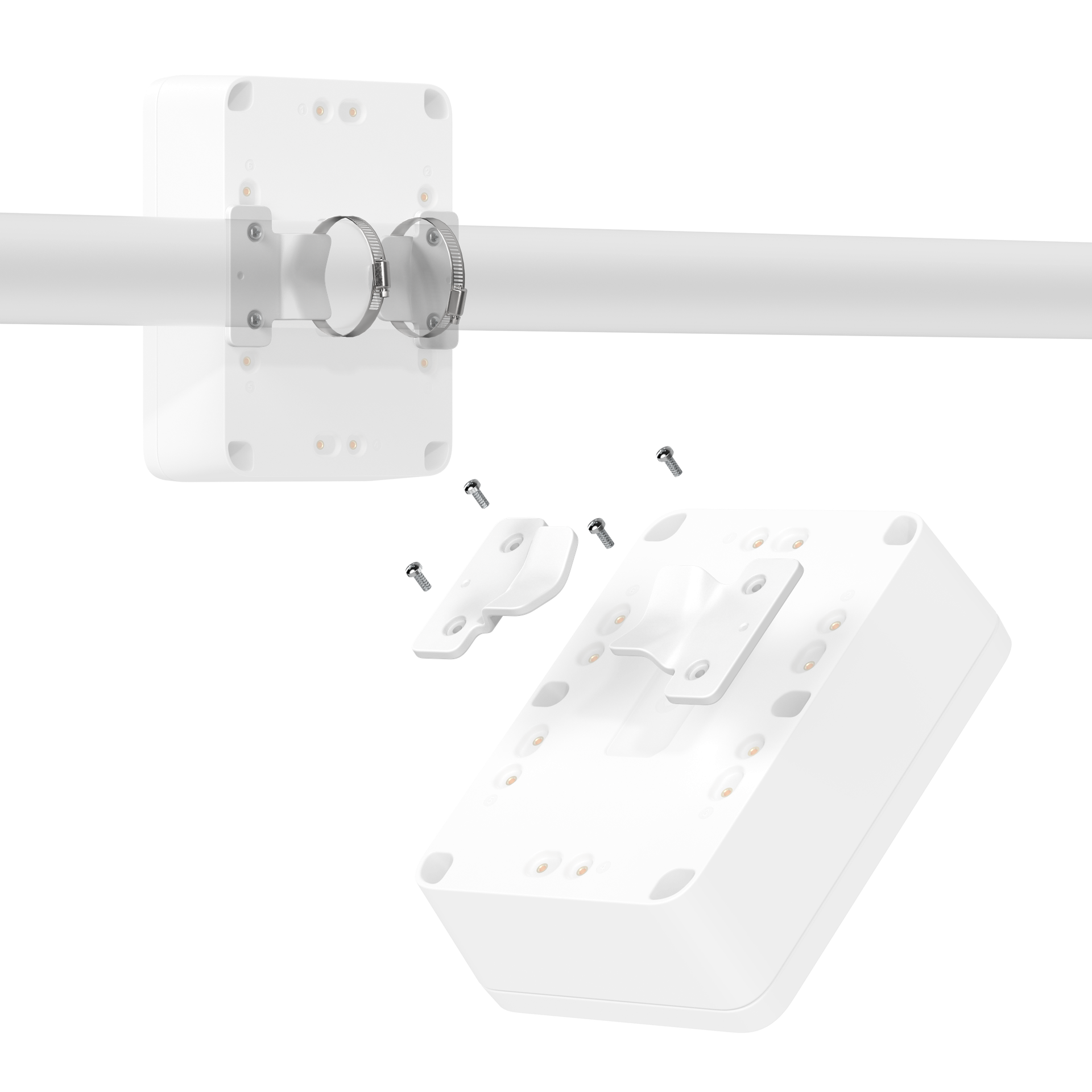

Kit de montaje de gabinete Unify

Nota:

• Si se utiliza una batería no recargable con la placa base WisBlock, se debe desconectar antes de conectar el cable USB al puerto de la placa para configurar el dispositivo. De lo contrario, se podría dañar la batería y provocar daños en la batería y la placa.
• Si se utiliza una batería con la placa base WisBlock, compruebe que el conector de la batería tenga la polaridad correcta. Puede comprobar la polaridad necesaria en nuestro  Centro de documentación .

Descripción del Producto

WisBlock Kit 4 Mide el índice de calidad del aire, la temperatura, la humedad y la presión barométrica del aire con el sensor ambiental BOSCH BME680.

Los datos adquiridos se envían con frecuencia a un servidor LoRaWan®.

Solicitud

WisBlock Kit 4 se utiliza para rastrear y monitorear la calidad del aire del entorno que lo rodea.

El kit WisBlock 4 se utiliza para medir el índice de calidad del aire, la temperatura, la humedad y la presión barométrica. ¡Asegúrese de que la calidad del aire a su alrededor sea propicia para su respectiva industria! Este kit también puede transmitir la calidad del aire adquirida a un servidor LoRaWAN® con frecuencia.

El kit WisBlock 4 utiliza una carcasa resistente que lo ayuda a soportar las complicaciones climáticas sin problemas.

Características principales

• RAK19007
• • Ranuras Plug'n'Play fáciles de usar para MCU WisBlock Core, sensor WisBlock y otros módulos WisBlock
  • Factor de Forma Pequeña
  • Admite 3 fuentes de alimentación diferentes
  • Optimizado para aplicaciones de bajo consumo de energía.
  • I2C, UART, GPIO, una entrada analógica accesible con contactos de soldadura
  • 2 LED definibles por el usuario
  • Botón de reinicio
  • Puerto de depuración USB
  • 1 ranura para MCU WisBlock Core
  • 4 ranuras para módulos de sensores WisBlock Sensor
  • 1 ranura para otros módulos de extensión WisBlock
• RAK4631
• • Pila de protocolos LoRaWan® 1.0.2 (compatible con clases A y C)
  • Pila de protocolos Bluetooth Low Energy 5.0
  • Nórdico nRF52840
  • Amplia gama de conexiones
  • Semtech SX1262
• RAK1906
• • Uso del sensor ambiental Bosch BME680
  • Bajo consumo de energía
  • Factor de Forma Pequeña
  • Rango de temperatura: -40°C a +85°C
  • Rango de humedad: 0% a 100%
  • Rango de presión: 300 a 1100 hPa
  • Tiempo de respuesta del sensor de gas < 1 s
  • Salida directa del sensor de gas de IAQ: Índice de calidad del aire

Inclusiones del paquete

• RAK19007
• RAK4631
• RAK1906
• Caja RAK-B3
• Antena LoRa
• Antena BLE

Código de ejemplo de software

• Kit WisBlock 4 | Monitor de calidad del aire

Documentación

• Ficha técnica del RAK19007
• Ficha técnica del RAK4631
• Ficha técnica del RAK1906
• Instrucciones de montaje
• Guía del kit de calidad del aire
