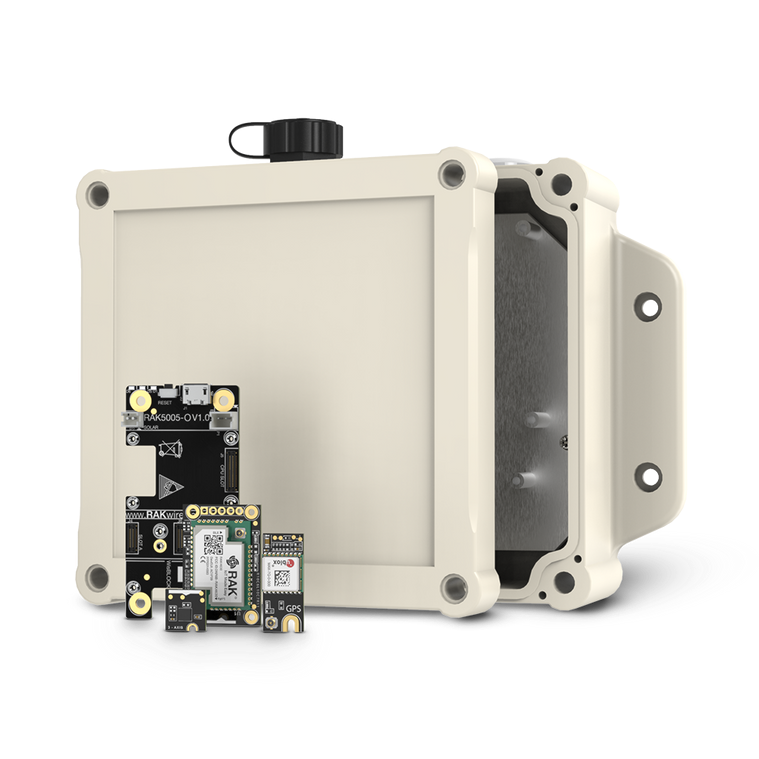

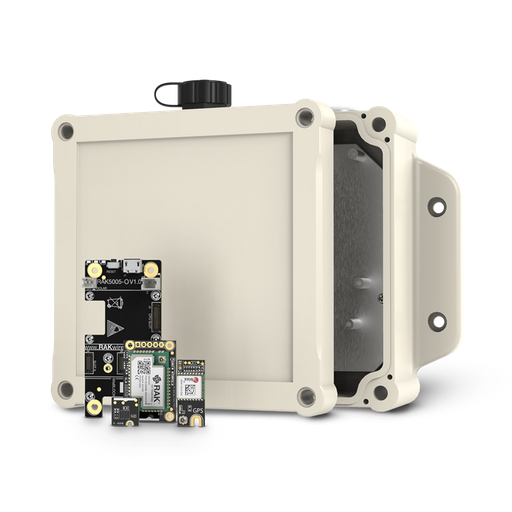

WisBlock Kit 3 LoRa-based GPS Tracker

Nota:

• Si se utiliza una batería no recargable con la placa base WisBlock, debe desenchufarse antes de conectar el cable USB al puerto de la placa para configurar el dispositivo. Si no lo hace, podría dañar la batería y causar daños a la batería y a la placa.
• Si se utiliza una batería con la placa base WisBlock, verifique que el conector de la batería tenga la polaridad correcta. Puede comprobar la polaridad requerida en nuestro Centro de Documentación.

Descripción del producto

WisBlock Kit 3 viene con un sensor de rastreo GPS para detectar el movimiento del sensor.

Configuración: Los datos de localización se adquieren con un módulo GPS y la información de ubicación se envía a un servidor LoRaWan® cuando el sensor cambia de ubicación

Aplicación

WisBlock Kit 3 es un localizador GPS basado en LoRa®.

WisBlock Kit 3 es un rastreador GPS con un sensor que se puede utilizar para detectar cambios de ubicación durante un intervalo de tiempo establecido. Utilice este kit para el seguimiento y monitoreo de carga, vehículos y embarcaciones marinas. Los datos de localización adquiridos mediante el módulo GPS y la información de ubicación se envían a un servidor LoRaWAN cuando el sensor cambia de ubicación.

WisBlock Kit 3 está encerrado en una caja resistente hecha para aplicaciones de IoT industrial al aire libre.

Características principales

• RAK19007

• Ranuras Easy Plug'n'Play para WisBlock Core MCU, WisBlock Sensor y otros módulos WisBlock
• Factor de forma pequeño
• Admite 3 fuentes de alimentación diferentes
• Optimizado para aplicaciones de bajo consumo de energía
• I2C, UART, GPIO una entrada analógica accesible con contactos de soldadura
• 2 LED's definibles por el usuario
• Botón de reinicio
• Puerto de depuración USB
• 1 ranura para WisBlock Core MCU
• 4 ranuras para módulos de sensores WisBlock Sensor
• 1 ranura para otros módulos de extensión WisBlock

• RAK4631

• Pila de protocolos LoRaWan® 1.0.2 (compatible con Clase A y C)
• Pila de protocolos Bluetooth Low Energy 5.0
• Nórdico nRF52840
• Amplia gama de conexiones
• Semtech SX1262

• RAK1904

• Uso del sensor de aceleración ST LIS3DH
• Bajo consumo de energía
• Factor de forma pequeño
• Básculas seleccionables por el usuario de ±2 g / ± 4 g / ±8 g / ±16 g
• Velocidades de adquisición de datos de 1 Hz a 5,3 kHz.
• Búfer interno para 32 niveles de datos de 16 bits

• RAK12500

• Usando el módulo GNSS muy preciso: U-Blox ZOE-M8Q chirp
• Compatibilidad con satélites GPS, GLONASS, QZSS y BeiDou
• Precisión de ubicación de ±2,5 metros
• Frecuencia de actualización de 10 Hz
• Precisión de velocidad ±0,05 m/s
• Compatibilidad con comunicación serie e I2C a WisBlock Core
• 29 segundos de corrección de ubicación desde el arranque en frío, 1 segundo desde el arranque en caliente

Inclusión de paquetes

• RAK19007
• RAK4631
• RAK1904
• RAK12500
• RAKBox-B4
• Antena LoRa
• Antena BLE
• Antena GPS

Código de ejemplo de software

• Kit WisBlock 3 | Localizador GPS

Documentación

• RAK19007 Ficha de datos
• RAK4631 Ficha de datos
• RAK1904 Ficha de datos
• RAK12500 Ficha de datos
• Instrucciones de montaje
• Guía del kit de seguimiento
