Medidor de energía operado por Wi-Fi 1 canal
Medidor de energía Wi-Fi 1 canal compacto para monitoreo preciso de electrodomésticos hasta 16A, diseño pequeño y funciones inteligentes para gestión energética.
$ 23.669 $ 23.669
$ 19.890
Aviso de stock
Compra para retiro inmediato
Especificaciones Técnicas
| Conectividad | Bluetooth, WIFI |
| Fuente de energía | AC |
| Entradas | 1 Entrada |
Identificación del dispositivo

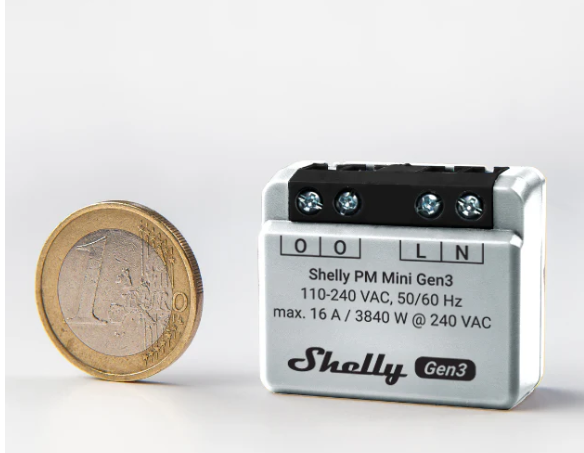

- Nombre del dispositivo: Shelly PM Mini Gen3
- Modelo del dispositivo: S3PM-001PCEU16
- SSID del dispositivo: ShellyPMMiniG3-XXXXXX
- ID de modelo BLE: 0x1023
Descripción breve
Shelly PM Mini Gen3 es un medidor de potencia compacto. Optimizado con la gen2flexibilidad de firmware, ofrece a los integradores profesionales opciones adicionales para soluciones para el cliente final. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube mediante MQTT, HTTP y WebSocket. Todas las conexiones entrantes son compatibles con TLS. El dispositivo es una versión mejorada del Shelly Plus PM Mini con un procesador más avanzado y mayor memoria.
El Usuario puede acceder, configurar y monitorear remotamente el Shelly PM Mini Gen3, así como también el Dispositivo puede acceder y comunicarse con un sistema de automatización, siempre que estén en la misma infraestructura de red.
El dispositivo tiene una interfaz web incorporada que se puede utilizar para supervisar y controlar el dispositivo, así como para ajustar su configuración.
Características principales
- Medidor de potencia: diseñado como un medidor de potencia de formato pequeño, que le permite monitorear el consumo de energía de los dispositivos conectados.
- Flexibilidad de firmware mejorada: hereda la flexibilidad del firmware gen2, lo que proporciona a los integradores profesionales opciones adicionales para soluciones para el cliente final.
- Tamaño compacto: PM Mini Gen3 se puede conectar en espacios muy pequeños, inalcanzables para otros dispositivos.
- Procesador y memoria mejorados: actualizado con un procesador mejorado y mayor memoria para un mejor rendimiento.
- Acceso remoto: El usuario puede acceder, configurar y monitorear de forma remota, así como comunicarse con un sistema de automatización dentro de la misma infraestructura de red.
- Interfaz web incorporada: cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
- Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
- Extensor de rango WiFi para dispositivos IoT: un extensor WiFi se utiliza para ampliar el alcance de su red WiFi al recibir su señal WiFi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
- Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
- Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
Casos de uso
- Monitoreo del consumo de energía: El objetivo principal es monitorear el consumo de energía de los dispositivos conectados en tiempo real. Esta información puede ser valiosa para comprender los patrones de consumo energético y tomar decisiones informadas para reducirlo.
- Optimización de la eficiencia energética: identifique los electrodomésticos que consumen mucha energía y optimice su uso para mejorar la eficiencia energética general en su hogar o espacio de trabajo.
- Comprobación del estado de los electrodomésticos: Realice un seguimiento del consumo de energía de cada electrodoméstico para evaluar su estado y rendimiento a lo largo del tiempo. Los picos o cambios repentinos en el consumo de energía pueden indicar problemas con el electrodoméstico.
- Gestión de costos: con el conocimiento del consumo de energía, puede estimar el costo de funcionamiento de dispositivos específicos y administrar sus gastos de electricidad de manera más efectiva.
- Modernización que ahorra espacio: integre el dispositivo en cajas eléctricas de pared estándar, detrás de enchufes, interruptores de luz u otras ubicaciones con espacio limitado.
- Monitoreo remoto: Al igual que el Shelly 1PM Mini Gen3, el PM Mini Gen3 también admite acceso remoto. Esto le permite monitorear el consumo de energía incluso fuera de casa.
Esquemas internos simplificados
Interfaces eléctricas del dispositivo
Entradas
- 2 entradas de línea en terminales de tornillo: 1 L y 1 N
Salidas
- 2 salidas de circuito de carga (puenteadas internamente): 2 O
Conectividad
- Wi-Fi
- Bluetooth
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (controladores de iluminación LED, bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivos (transformadores, ventiladores, refrigeradores, aires acondicionados)
Interfaz de usuario
Entradas
- Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Cantidad | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 29x34x16 / 1.34x1.11x0.63 pulgadas |
Peso: | 13 g / 0,46 oz |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas |
Montaje: | Caja de pared |
Material de la carcasa: | Plástico |
Color de la carcasa: | Gris claro, C: 0%; M: 0%; Y: 0%; K: 20% |
Color del terminal: | negro |
Ambiental | |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | 30 % a 70 % de humedad relativa |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: | 110 - 240 VCA |
Consumo de energía: | < 1,2 W |
Protección externa: | Característica de disparo B o C, corriente nominal máxima de 16 A, capacidad de interrupción mínima de 6 kA, clase de limitación de energía 3 |
Clasificaciones de circuitos de salida. | |
Medición de potencia: | Si |
Tensión máxima de medición: | 240 VCA |
Corriente máxima de medición: | 16 A |
Potencia máxima de medición: | 3840 Oeste |
Radio | |
Wi-Fi | |
Protocolo: | 802.11 b/g/n |
Banda de RF: | 2401 - 2495 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Bluetooth | |
Protocolo: | 4.2 |
Banda de RF: | 2400 - 2483,5 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
Unidad de microcontrolador | |
Código postal: | ESP-Shelly-C38F |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Si |
MQTT: | Si |
UDP: | Si |
Horarios avanzados: | Si |
KVS (almacén de clave-valor): | Si |
Diagramas de cableado basico
Leyenda
Terminales | Cables | ||
|---|---|---|---|
Oh | Terminales de salida del circuito de carga (puenteados internamente) | Hola | Cable con corriente (110-240 V) |
Hola | Terminal activo (110-240 V) | norte | Cable neutro |
norte | Neutro terminal |
Componentes y API
Cumplimiento
Declaración de conformidad UE multilingüe de Shelly PM Mini Gen3.pdf
Declaración de cumplimiento de la Ley PSTI del Reino Unido Shelly Mini PM Gen3.pdf
Declaración de conformidad con la Ley PSTI del Reino Unido (Shelly Mini PM Gen3 x2).pdf
Certificado de idoneidad para Shelly PM Mini Gen3 AU-NZ.pdf
Guía del usuario de la empresa
Guía de usuario y seguridad empresa multilingüe de Shelly PM Mini Gen3.pdf
Guías de instalación
| Tipo de dispositivo | Gen3 |
|---|---|
| Tipo de dispositivo | Medidor de energía |
| Instalación | Requiere cableado |
| Instalación | Detrás del enchufe |
| Instalación | 1 Fase |
| Fuente de energía | AC |
| Salidas | 1 Canal |
| Salidas | AC |
| Salidas | Hasta 8A |
| Entradas | 1 Entrada |
| Conectividad | WIFI |
| Conectividad | Bluetooth |
