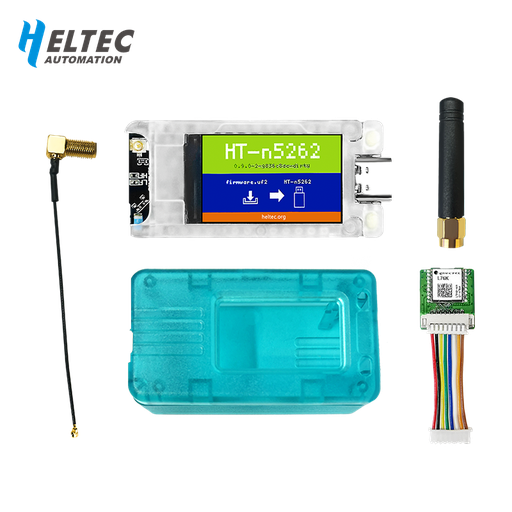

Heltec Mesh Node T114 (V2) GPS, display, carcasa Meshtastic
Placa de desarrollo Mesh Node T114 V2 con GPS, pantalla y carcasa integrada, compatible con Meshtastic para proyectos IoT de bajo consumo.
$ 76.160 $ 76.160
$ 64.000
Aviso de stock
Compra para retiro inmediato
Especificaciones Técnicas
| Compatible con Meshtatic | SI |
| Stick con GPS | SI |
| Stick con pantalla | SI |
Resumen
Mesh Node T114 es una placa de desarrollo de bajo consumo de energía basada en nRF52840 y SX1262 y compatible con LoRa y Bluetooth 5.0, que integra varias interfaces de energía (USB de 5 V, batería de litio y panel solar), una pantalla TFT opcional de 1,14 pulgadas y un módulo GPS como accesorios, y tiene potentes capacidades de comunicación de larga distancia, escalabilidad y diseño de bajo consumo.
Con el entorno de desarrollo y las bibliotecas Heltec nRF52, puede usarlo para trabajos de desarrollo de LoRa/LoRaWAN y también para ejecutar algunos proyectos de código abierto, como Meshtastic.
El Mesh Node T114 se ha actualizado a la versión Rev2.0 con los siguientes cambios realizados:
- Se cambió la placa de circuito de 4 capas a 6 capas para que tanto la parte de RF como la parte del oscilador de cristal puedan obtener una conexión a tierra más completa.
- Se cambió el circuito de un proceso sin plomo a un proceso de inmersión en oro, que es más amigable para la transmisión de señales.
- Se ajustó la posición de algunos componentes.
- La ruta de RF se optimizó de acuerdo con la estructura de la placa de seis capas.
- Se cambió la dirección de la antena Bluetooth de 2,4 GHz y la interfaz de la antena IPEX LoRa para alejarlas.
- Ahora el nodo Mesh de alta frecuencia T114 puede enviar de forma estable paquetes de datos largos en el canal “Long_Fast” de Meshtastic.
Características principales
- MCU nRF52840 (Bluetooth), chipset LoRa SX1262.
- Potente función de visualización (opcional), la pantalla TFT-LCD incorporada de 1,14 pulgadas contiene 135 (H) RGB x 240 (V) puntos y puede mostrar hasta 262k colores.
- Bajo consumo de energía, 11 uA en sueño profundo.
- Condiciones de funcionamiento: -20 ~ 70 ℃, 90 % HR (sin condensación).
- Interfaz USB tipo C con regulador de voltaje completo, protección ESD, protección contra cortocircuitos, blindaje de RF y otras medidas de protección.
- Compatible con Arduino, proporcionamos marcos de desarrollo y bibliotecas.
- Varias interfaces: conector LiPo 1.25*2P, conector de panel solar 1.25*2P, conector de módulo GNSS 1.25*8P, que aumentan en gran medida la extensibilidad de la placa.
Detalles Técnicos
| Parámetros | Descripción |
|---|---|
| MCU | nRF52840 |
| Chip de nodo LoRa | SX1262 |
| Frecuencia | 470~510MHz; 863~870MHz; 902~928MHZ. |
| Potencia máxima de transmisión | 21 ± 1 dBm |
| Sensibilidad máxima de recepción | -135dBm a SF12 ancho de banda = 125 KHz |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth en malla |
| Recurso de hardware | USB 2.0, 4 * SPI, 2 * TWI, 2 * UART, 4 * PWM, QPSI, 12S, PDM, QDEC, etc. |
| Memoria | 1 MB de ROM y 256 KB de SRAM |
| Interfaz | Conector de batería de litio USB tipo C 2*1,25 Conector de panel solar 2*1,25 LoRa ANT (IPEX1.0) Conector de módulo GPS 8*1,25 Pin de cabecera 2*13*2,54 |
| Batería | Fuente de alimentación y carga de batería de 3~4,2 V. |
| Temperatura de funcionamiento | -20 ~ 70 ℃ |
| Dimensiones | 50,80 x 22,86 mm |
| Caracteristicas electricas | Sueño profundo: ~11 uA Modo de seguimiento en suspensión: ~22 uA GPS APAGADO, TFT APAGADO: ~9 mA GPS APAGADO, TFT ENCENDIDO: ~20 mA GPS ENCENDIDO, TFT ENCENDIDO: ~51 mA |
| Mostrar | Pantalla TFT-LCD de 1,14 pulgadas incorporada |
Descripción
Mapa de pines
Destacar
Altamente extensible
Integra múltiples interfaces de alimentación, USB de 5 V, batería de litio, panel solar.
Proporcionar abundantes pines y recursos de hardware.
Bajo consumo de energía
Meshtastic ingresa al modo de bajo consumo de energía, la corriente es de solo 23 uA .
Al ingresar al modo de sueño profundo de LoRaWAN, la corriente es de solo 11 uA.
Potente capacidad de comunicación
Admite LoRa y Bluetooth 5.0.
Pantalla TFT de 1,14 pulgadas opcional y módulo GPS como accesorios.
Placa de soporte de plástico
Se instala una plataforma de soporte de plástico transparente entre la PCB y el monitor.
Protege los componentes electrónicos de la placa de circuito y mejora su disipación de calor.
Altamente extensible
Integra múltiples interfaces de alimentación, USB de 5 V, batería de litio, panel solar.
Proporcionar abundantes pines y recursos de hardware.
Bajo consumo de energía
Meshtastic ingresa al modo de bajo consumo de energía, la corriente es de solo 23 uA .
Al ingresar al modo de sueño profundo de LoRaWAN, la corriente es de solo 11 uA.
Dimensión
Preguntas frecuentes
¿Se puede reemplazar la antena de 2,4 GHz incorporada?
La antena de 2,4 GHz es una antena cerámica multicapa para comunicaciones BlueTooth, no se puede reemplazar.
¿Qué métodos de desarrollo admite?
¿Cuál es el tipo de zócalo de la batería?
¿Cuál es el tamaño máximo de batería que admite la carcasa predeterminada?
¿Cómo ingresar a meshtastic en la versión sin pantalla del nodo de malla 114?
¿Cuál es el rango de batería aceptable para el panel solar conectado al nodo de malla 114?
Respecto al problema del envío de caracteres largos
¿La versión de 433 MHz y 470 MHz tiene problemas para enviar caracteres largos?
Documentos y recursos
- [Docs] — Manual del usuario
- [Recurso] — Marco y biblioteca Heltec nRF52
- [Recurso] — Plataforma IoT SnapEmu
- [Adjunto] — Diagrama esquemático V1.x
- [Adjunto] — Diagrama esquemático de V2.x
- [Adjunto] — Hoja de datos
- [Adjunto] — Hoja de datos de la pantalla TFT-LCD
- [Recurso] — Recursos relacionados
Proyecto
Medición de distancia con sensor ultrasónico con LoRaWAN
Lista de embalaje
La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| Nodo de malla T114 | x1 |
| Antena LoRa | x1 |
| Conector de batería SH1.25×2 | x2 |
| 2,54 * 13 pines del cabezal | x2 |
| L76K GNSS (disponible cuando se selecciona GPS) | x1 |
| Proteger la carcasa y transferir la antena LoRa (disponible cuando se selecciona la carcasa) | x1 |
| Compatible con Meshtatic | SI |
|---|---|
| Stick con GPS | SI |
| Stick con pantalla | SI |
| Banda LoRaWAN | AU915 |
| Banda LoRaWAN | US915 |
