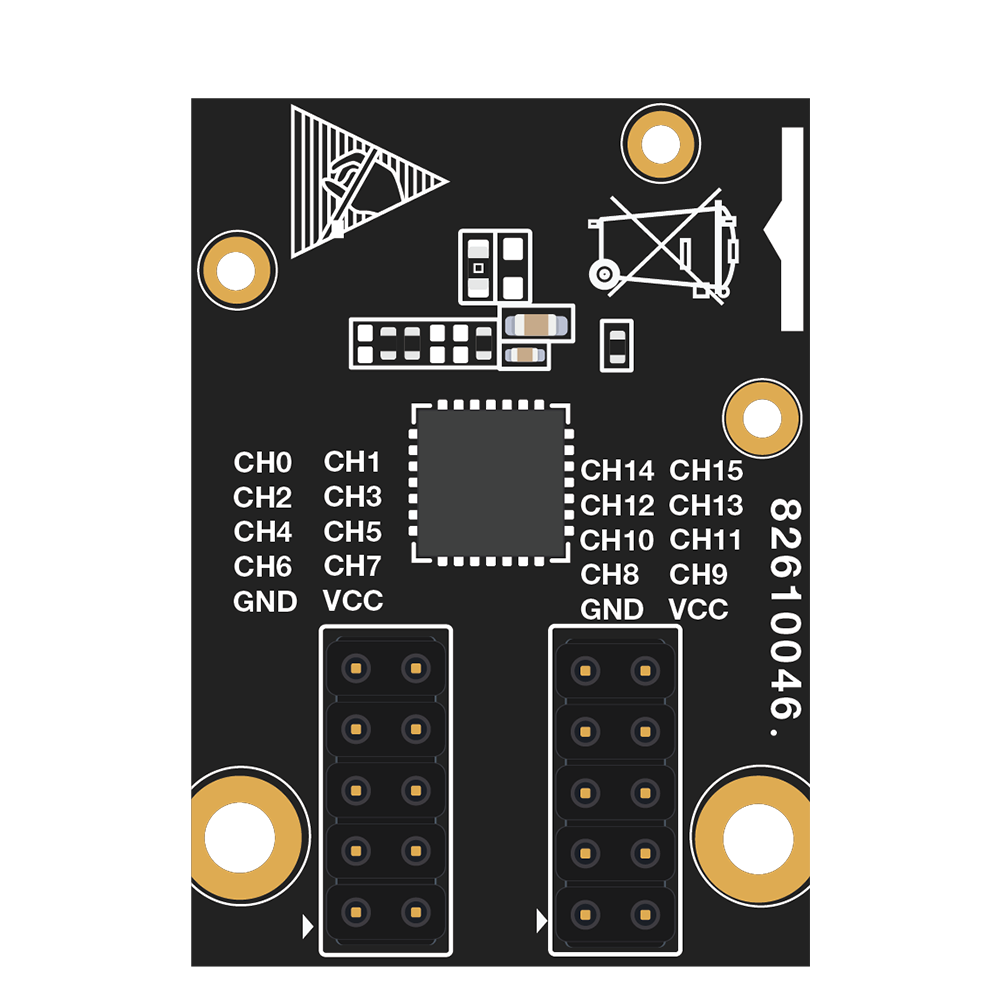

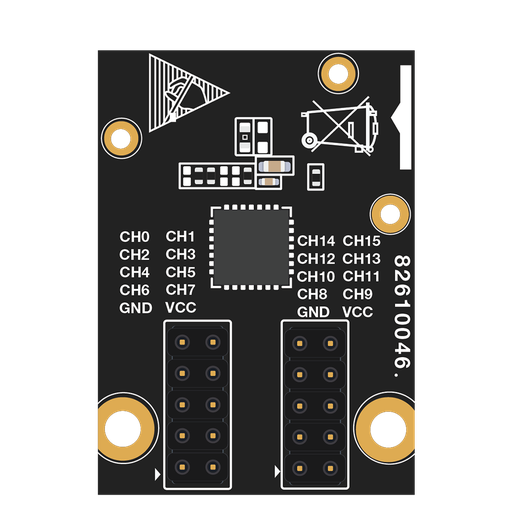

PWM Expansion Module NXP PCA9685 RAK13004
$ 14.280 $ 14.280
$ 12.000
PRODUCTO SIN STOCK, IMPORTADO A PEDIDO. Tiempo de entrega de 8 a 12 días hábiles
Aviso de stock
Compra para retiro inmediato
El módulo WisBlock RAK13004 es un expansor PWM basado en el chip PCA9685 de NXP. Ofrece hasta 16 salidas PWM (modulación por ancho de pulso) independientes que pueden controlar el brillo de hasta 16 LEDs externos o comandar servomotores y otros dispositivos PWM. Se comunica por interfaz I2C, liberando pines del WisBlock Core.
Cada canal ofrece resolución de 12 bits (4096 pasos lineales de brillo) y la frecuencia de salida es ajustable, típicamente entre 24 Hz y 1526 Hz. Se monta en el slot IO de una placa WisBlock Base, cuya alimentación puede ser controlada por el WisBlock Core (vía WB_IO2) para aplicaciones de bajo consumo.
Características principales:
- Chip: NXP PCA9685
- Salidas: 16 canales PWM independientes
- Resolución: 12 bits (4096 pasos) por canal
- Frecuencia PWM: 24 Hz a 1526 Hz (ajustable)
- Interfaz: I2C (Fast-mode Plus, hasta 1 MHz)
- Tensión: entrada 3,3 V, tolerante 5,5 V
- Montaje: slot IO de la WisBlock Base
Ideal para aplicaciones IoT de control de iluminación LED, señalización, control de servomotores, robótica y automatización.
