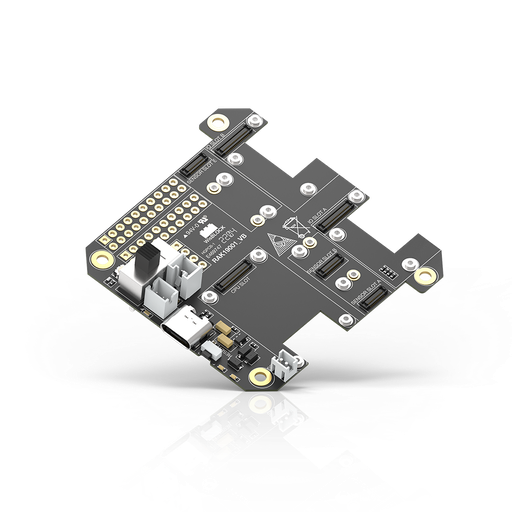

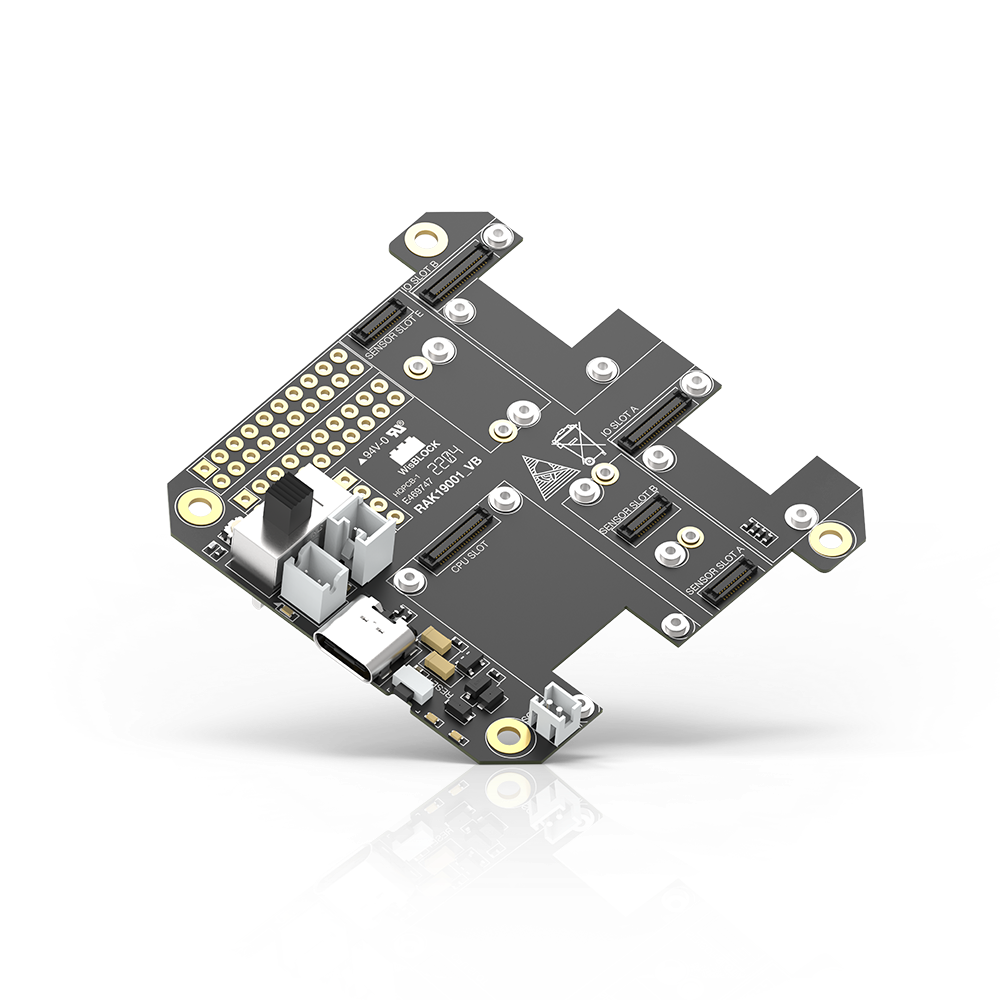

Placa base WisBlock dual IO RAK19001
Placa base WisBlock RAK19001 con 2 ranuras E/S y 6 para sensores, incluye conector solar y USB tipo C para aplicaciones complejas y conexiones externas.
$ 32.130 $ 32.130
$ 27.000
Aviso de stock
Compra para retiro inmediato
Descripción del Producto
El RAK19001 es la placa base más nueva de WisBlock. Con 2 ranuras de E/S para módulos grandes y 6 ranuras para sensores, módulos GNSS y similares, abre el WisBlock a aplicaciones más complejas donde se requieren muchos módulos. Como característica adicional, tiene todos los GPIO expuestos en una almohadilla de soldadura que facilita la conexión de otros módulos (de terceros). Otras características son: conector de panel solar, conector de batería recargable, conector separado para baterías no recargables, conector USB tipo C, botón definible por el usuario, interruptor de encendido/apagado en la placa base.
Características
- Diseño de bloques de construcción flexibles, que permiten una funcionalidad modular y expansión.
- Conectores de interconexión de alta velocidad en la placa base WisBlock para garantizar la integridad de la señal
- Múltiples ranuras para módulos y encabezados para módulos WisBlock
- Dos (2) ranuras IO
- Seis (6) ranuras para sensores (A a F)
- Todos los pines de entrada y salida clave de WisBlock Core están expuestos a través de encabezados
- Acceso a varios buses de comunicación a través de encabezados: I2C, SPI, UART y USB
- Un interruptor pulsador definido por el usuario
- Fuente de alimentación
- Admite USB de 5 V, batería recargable de 3,7 V y batería no recargable de 3,3 a 5,5 V como fuente de alimentación
- La fuente de alimentación para las placas de módulos WisBlock se puede controlar mediante los módulos WisBlock Core para minimizar el consumo de energía.
- Interruptor deslizante para seleccionar entre una batería recargable o no recargable
- Tamaño
- 60 x 67 milímetros
Inclusión del paquete
- 1 pieza RAK19001
- 1 cable USB
- 1 cable de batería
- 22 tornillos M1,2 x 3
- 8 tornillos M2,5 x 4
Documentación
- Guía de inicio rápido de RAK19001
- Ficha de datos
- Guía de inicio rápido de WisBlock
- Repositorio de código fuente de WisBlock(abre nueva ventana)
- Modelo 3D RAK19001(abre nueva ventana)
- Archivo 3D de conector hembra de 24 pines (ranura para sensor)(abre nueva ventana)
- Archivo 3D de conector hembra de 40 pines (ranura central)
