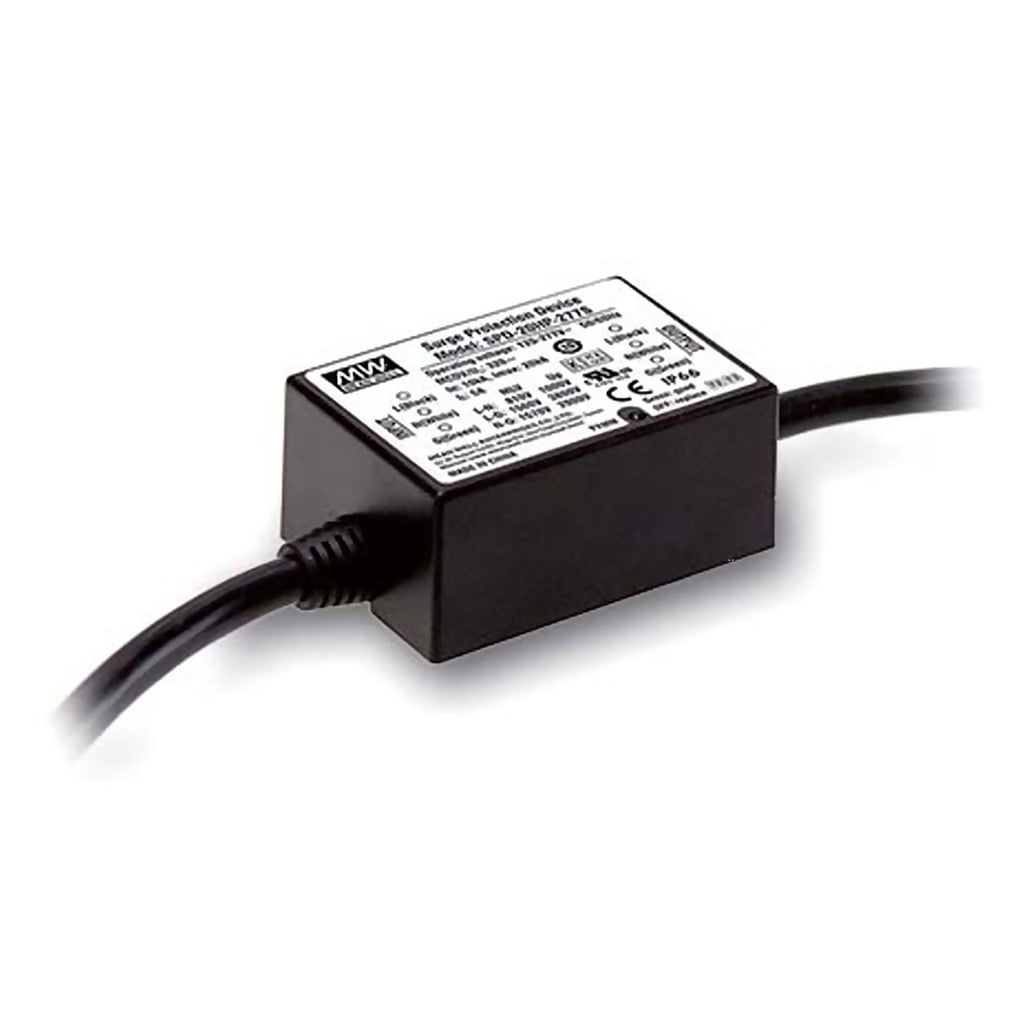

Protector contra sobretensiones 20kA 120-277VAC IP66 SPD-20HP-277S

Protector contra sobretensiones Mean Well SPD-20HP-277S (20kA, alto desempeño)

Dispositivo de protección contra sobretensiones (SPD) con protección térmica, diseñado especialmente para luminarias LED de exterior y comerciales. Está construido con tecnología de varistor protegido térmicamente: su función de desconexión térmica integrada evita fallas catastróficas y riesgo de incendio, incluso al llegar el varistor al fin de su vida útil o ante sobretensiones sostenidas.

Gracias a su bajo voltaje limitante medido (MLV) y nivel de protección (UP), ofrece protección coordinada con más drivers LED que otros SPD, y su menor voltaje de recorte ayuda a extender la vida útil de la luminaria. Incluye un indicador LED que avisa cuando hay que reemplazar el módulo.

Características

• Conexión en serie
• Ensamble de componentes UL1449 tipo 4
• Protección línea-tierra y línea-línea
• Corriente máxima de descarga (Imax) 20kA, 8/20µs
• Bajo MLV / UP
• Protección térmica
• Cable con doble aislamiento
• Indicador LED de estado
• Diseño IP66 para instalación interior o exterior
• Apto para protección de drivers LED con aislamiento clase II
• Capacidad de protección contra sobretensiones de 20kV

Especificaciones

• Voltaje de operación: 120 ~ 277VAC 50/60Hz
• MCOV/UC (voltaje máximo de operación continua): 320VAC
• Corriente continua máx.: 5A
• MLV (voltaje limitante medido): L-N 810V · L-G 1560V · N-G 1570V
• UP (nivel de protección): L-N 1000V · L-G/PE 3800V · N-G/PE 2900V
• In (corriente nominal de descarga): 10kA, 8/20µs
• Imax (corriente máxima de descarga): 20kA, 8/20µs
• Sobretensión temporal TOV UT: 403VAC (5 s) · 529VAC (120 min)
• Red eléctrica: TN
• Fusible de respaldo: gG máx. 21A
• Indicación de fin de vida: sí, óptica (LED encendido: SPD funcional; LED apagado: requiere reemplazo)
• Corriente de fuga máx. a tierra a Uc: 50µA
• Clasificación IEC 61643-11: Test Class II y III
• Clasificación BS EN/EN61643-11: Type 2 y 3
• UL 1449: Type 4CA
• Temperatura de operación: -40 ~ +75 °C
• Grado de protección: IP66
• Cables: UL2586 16AWG×3C, entrada y salida de 200 mm
• Dimensiones: 71,6 × 67,7 × 32 mm (L × A × H)
• Peso: 0,233 kg

Normas de seguridad

• UL1449 (cuarta edición)
• BS EN/EN61643-11
• EAC TP TC 004

Aplicaciones

• Iluminación LED exterior y comercial
• Alumbrado vial y público
• Semáforos
• Señalética digital
• Iluminación de muros (wall wash)
• Estacionamientos
• Reflectores
• Iluminación de túneles
