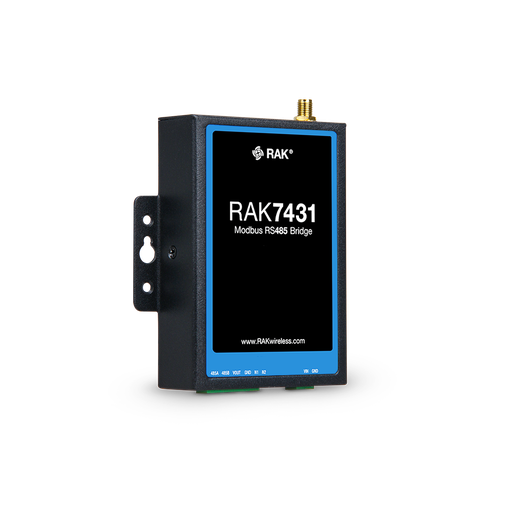

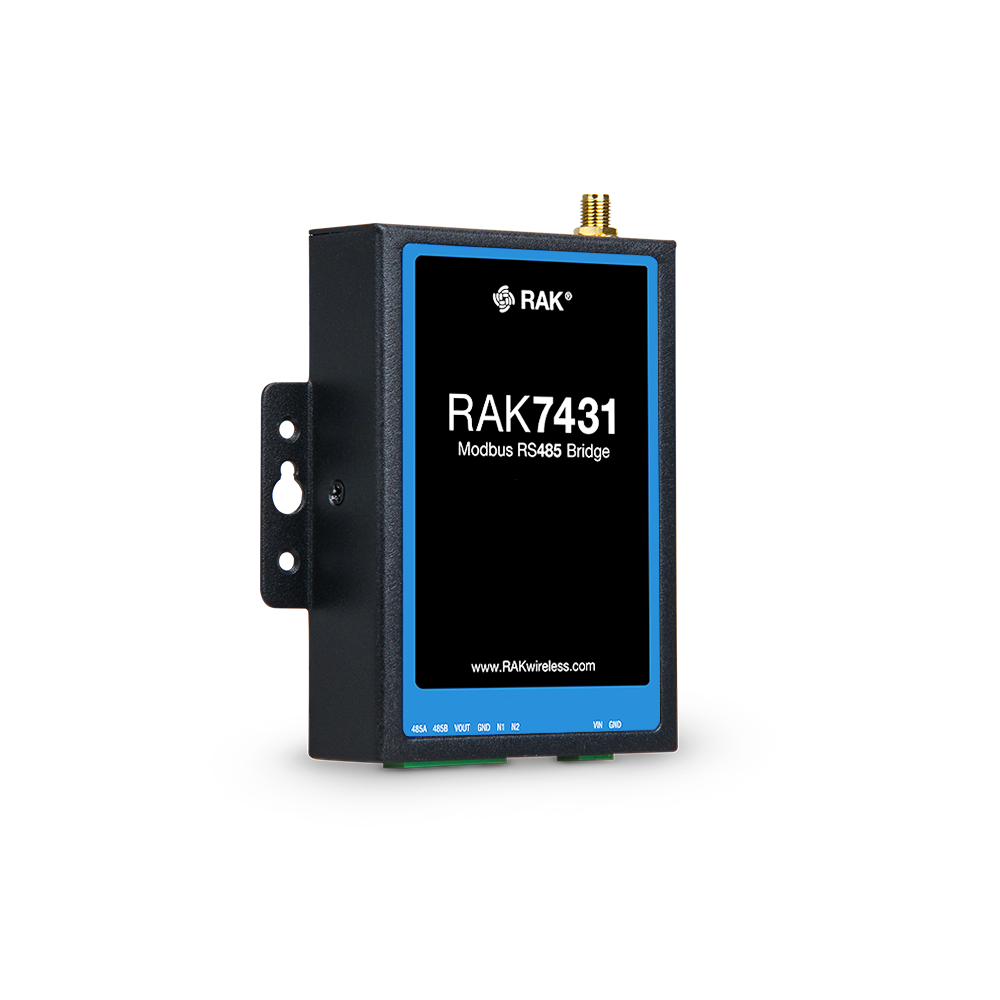

Puente RS485/Modbus a LoRaWAN RAK7431 WisNode

Descripción del Producto

WisNode Bridge Serial (RAK7431) es un puente Modbus RS485 a LoRaWAN ®  diseñado para aplicaciones industriales. El dispositivo transmite datos Modbus utilizando la red LoRaWAN como medio de transmisión inalámbrica hacia y desde los dispositivos finales.

WisNode Bridge Serial puede operar en todas las bandas LoRaWAN dentro de los parámetros estándar definidos por LoRa® Alliance. Su alcance en entornos abiertos es de más de 15 km y en casos industriales, donde hay grandes obstrucciones en el camino de la señal de RF, el rendimiento mejora en comparación con los sistemas inalámbricos convencionales debido a las características de LoRa como técnica de modulación. Esto permite una calidad de señal consistentemente buena dentro de los límites de grandes fábricas, oficinas densamente pobladas, almacenes, etc.

Este dispositivo compatible con RS485 puede direccionar hasta 16 nodos terminales de clientes. La conversión desde y hacia marcos LoRa es perfecta y permite el control y monitoreo en tiempo real de múltiples dispositivos RS485. datos de bus para acceder y controlar los nodos terminales RS485.

WisNode Bridge Serial junto con los productos LPWAN Gateway y LoRa Server de RAK, pueden construir fácil y rápidamente un sistema de control de campo industrial inalámbrico. WisNode Bridge Serial adopta un diseño de protección industrial, admite suministro de voltaje de amplio rango, admite montaje en pared e instalación en riel DIN, facilita la instalación y el uso en campo.

Características clave

• Pila de protocolos LoRaWAN 1.0.3, compatible con Clase A y C
• Modos de trabajo: modo sondeo, modo transparente y modo paquete
• Gestión remota en la nube de dispositivos RS485
• Puede direccionar hasta 16 RS485, una cola con hasta 32 conjuntos de instrucciones
• MCU STM de grado industrial: consumo de energía ultrabajo (4uA en reposo) y amplio rango de temperatura de funcionamiento.
• Amplia gama de voltajes de entrada, entrada de 8-48 V CC
• Puede alimentar dispositivos RS485 a través de una salida dedicada.
• Montaje: Pared, carril DIN y montaje magnético
• Cumple con IEC61000-4-2, IEC61000-4-4 y protección ESD HMB de 18 KV

Aplicaciones

• Recopilación y control de datos del sistema de energía.
• Recopilación de datos de sensores agrícolas inteligentes
• Adquisición de datos de sensores industriales.
• Control de equipos eléctricos en edificios inteligentes.

Detalles de producto

• Dimensiones del producto: 93,6 x 100,3 x 24 mm (±2 mm)
• Peso del producto: 250 g
• Clasificación IP: IP31 ( protegido de herramientas y cables de más de 2,5 milímetros)
• Certificación: CE/FCC

Inclusiones del paquete

• 1 unidad de serie del puente WisNode
• 1 adaptador de corriente de 24 V/300 mA.
• 1 antena para LoRa
• 1 cable micro USB.
• 1 kit de montaje.

Documentación

• Hoja de datos de serie del puente WisNode (RAK7431)
