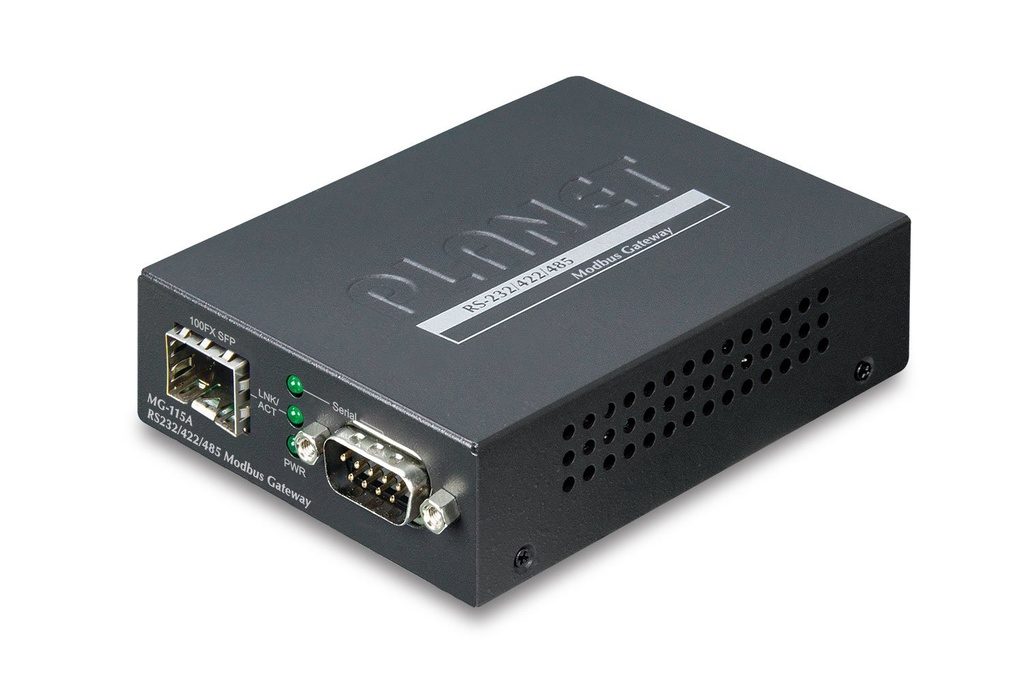

Puerta de enlace Modbus RS232/422/485 de 1 puerto con SFP 100BASE-FX de 1 puerto (-10~60 grados C)

Integración de red estándar Modbus TCP/RTU/ASCII

La pasarela Modbus PLANET MG-115A de 1 puerto RS232/422/485 es compatible con el protocolo Modbus estándar, lo que permite convertir cualquier protocolo Modbus entre Modbus TCP, Modbus RTU y Modbus ASCII para todas las interfaces de hardware compatibles. Su protocolo serie se puede utilizar para la automatización industrial con sistemas SCADA o HMI. Además, su integración en red puede actualizarse de la red SNMP a la red automatizada Modbus TCP, lo que permite una mayor interconexión a través de Ethernet y, por consiguiente, una infraestructura de red más flexible.

Un puente de conversión para una implementación de red flexible

El MG-115A puede actuar como puente de conversión entre los equipos con protocolo Modbus RTU/ASCII y las estaciones de trabajo del administrador que ejecutan el protocolo Modbus TCP/IP. La interfaz serie RS232/422/485 del MG-115A proporciona el modo de operación Modbus RTU/ASCII y diversas opciones de velocidad de transmisión para satisfacer la demanda de integración entre los protocolos Modbus TCP/IP, Modbus RTU Maestro/Esclavo y Modbus ASCII Maestro/Esclavo.

La ventaja de tener el MG-115A es ayudar a los usuarios a construir un entorno entre el protocolo Modbus TCP y el protocolo Modbus RTU/ASCII fácilmente, ofreciendo así una solución de aplicación a los equipos de control sin puertos Ethernet, y los equipos de control solo pueden controlar a través de una estación de trabajo de PC o un panel de control.

Además, la solución de integración efectiva de dispositivos Ethernet Modbus, equipos serie Modbus o multi maestro/esclavo Modbus en una red híbrida aporta lo siguiente:

• El modo maestro admite hasta 32 solicitudes de conexión TCP esclavas
• El modo esclavo admite hasta 32 conexiones maestras TCP

Gestión remota

El MG-115A convierte los equipos Modbus RTU/ASCII conectados en instalaciones basadas en IP y permite su conexión a la red Modbus TCP/IP mediante su interfaz serie R232/422/485 y su puerto Ethernet 100BASE-FX. Ofrece administración web remota e interfaz Telnet para una gestión de red remota eficiente. El MG-115A también incluye la herramienta PLANET Modbus Gateway y es compatible con la utilidad PLANET Smart Discovery, que facilita al administrador de red obtener la información actual de la dirección de subred IP o modificar la configuración de la dirección de subred IP del MG-115A.

Monitoreo del estado del puerto serie Modbus

El MG-115A muestra los detalles del total de bytes transmitidos y recibidos en la interfaz serie RS232/422/485, así como el número total detallado de tramas transmitidas y recibidas en la interfaz de administración remota web/telnet. Esta función permite al administrador de red consultar el estado y las estadísticas del MG-115A a través de la interfaz serie RS232/422/485.

La capacidad de enlace de fibra óptica amplía el alcance de la implementación de la red

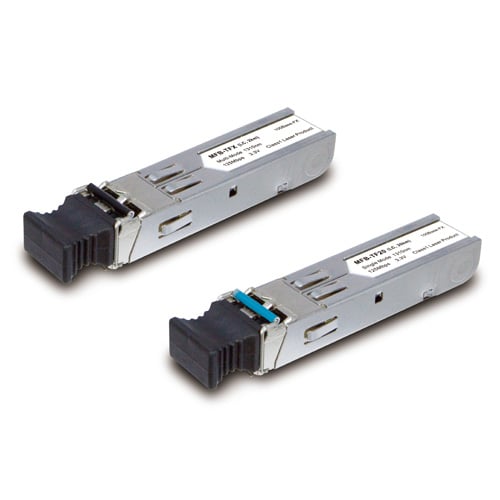

La distancia máxima entre dos dispositivos IP mediante cable Ethernet UTP es de 100 metros. Para ampliar con flexibilidad el alcance de implementación de la puerta de enlace Modbus, la ranura SFP del MG-115A, compatible con módulos SFP 100BASE-FX y otros, puede alcanzar una distancia de transmisión de hasta 120 km.

Fácil instalación del chasis

El MG-115A puede utilizarse como unidad independiente o como módulo integrado en el chasis del convertidor de medios PLANET (chasis MC-700 y MC-1500). Este chasis facilita el suministro de alimentación de CC al MG-115A y puede montarse en riel DIN o en la pared para optimizar el espacio del gabinete, sin necesidad de reemplazar el equipo serial ni el sistema de software existentes.
