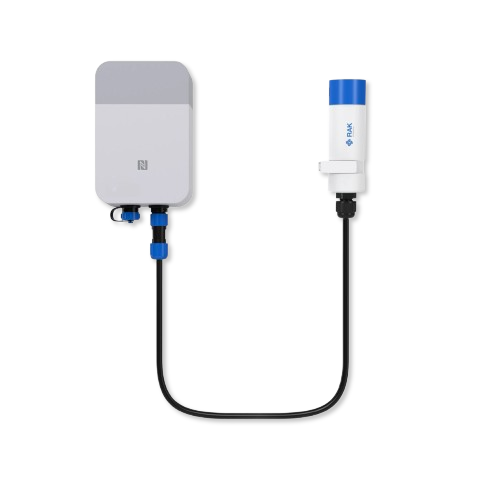

Sensor Hub RAK2560 + Sensor Probe — nodo LoRaWAN con sonda IP67 configurable (RAK1901 / RAK1902 / RAK1904)

Sensor Hub RAK2560 + Sensor Probe

Sistema modular de monitoreo remoto: el Sensor Hub RAK2560 es un nodo LoRaWAN en carcasa IP66, alimentado por baterías, panel solar o 12 VDC, al que se conecta una Sensor Probe IP67 con los sensores ya preinstalados. Se instala sin cableado de datos y se configura por Bluetooth o NFC con la app WisToolBox, en terreno y sin abrir el equipo. Se usa en invernaderos y agricultura, incubadoras, ciudades inteligentes, meteorología y monitoreo de instalaciones.

Configuraciones disponibles

Se elige la combinación de sensores de la sonda y si el Hub incluye o no el módulo celular NB-IoT (RAK5860), que se suma a la conectividad LoRaWAN:

• Temperatura y humedad (RAK1901) — con o sin NB-IoT
• Presión barométrica (RAK1902) — con o sin NB-IoT
• Movimiento 3 ejes (RAK1904) — con o sin NB-IoT
• Temperatura y humedad + presión (RAK1901 + RAK1902) — con o sin NB-IoT
• Temperatura y humedad + movimiento (RAK1901 + RAK1904) — solo sin NB-IoT
• Presión + movimiento (RAK1902 + RAK1904) — solo sin NB-IoT

Especificaciones del Sensor Hub RAK2560

• Base: RAK4630 (MCU Nordic nRF52840, radio Semtech SX1262), firmware RUI3
• LoRa: 868-930 MHz; regiones EU868, US915, AS923, AS920, AU915, KR920, IN865
• Conectividad adicional: Bluetooth para configuración, NFC para activación, NB-IoT opcional (RAK5860)
• Puertos: 2 conectores SP11 IP67 para sondas o alimentación externa, con comunicación one-wire UART y autodetección de sondas
• Alimentación: 4 baterías ER18505 Li-SOCl2 3,6 V 4000 mAh (no incluidas), 12 VDC 1 A (12 W) o panel solar
• Consumo: TX (20 dBm) 110-130 mA; RX 7,5-15 mA; reposo 3,0-3,6 mA; sleep 13-20 µA
• Protección: carcasa IP66; ESD 8 kV / surge 6 kV; sensor de efecto Hall antirrobo
• Temperatura: operación -30 °C a +60 °C; almacenamiento -40 °C a +80 °C
• Dimensiones: 120 x 80 x 39 mm

Sensores disponibles para la sonda

• RAK1901 (temperatura y humedad): temperatura -40 °C a +125 °C, precisión ±2,0 °C, resolución 0,01 °C; humedad 0-100 % HR, precisión ±2,0 % HR, resolución 0,01 % HR
• RAK1902 (presión barométrica): 260-1260 hPa, precisión ±0,1 hPa, resolución 4096 LSB/hPa, ruido RMS 0,0075 hPa; temperatura del sensor -40 °C a +85 °C (±1,5 °C); salida a 1 / 10 / 25 / 50 / 75 Hz
• RAK1904 (movimiento 3 ejes): acelerómetro ST LIS3DH, escalas ±2 g / ±4 g / ±8 g / ±16 g, tasa de datos 1 Hz a 5,3 kHz, consumo 0,5 µA en reposo / 2 µA a 1 Hz / 11 µA a 50 Hz, módulo 10 x 10 mm

Sensor Probe

• Protección: IP67, operación -30 °C a +80 °C
• Capacidad: hasta 2 sensores WisBlock por sonda, con identificación automática (protocolo one-wire)
• Se pueden conectar sondas adicionales mediante cable divisor y aumentar la distancia con cables de extensión.
• La Sensor Probe no funciona de forma autónoma: requiere el Sensor Hub RAK2560.
