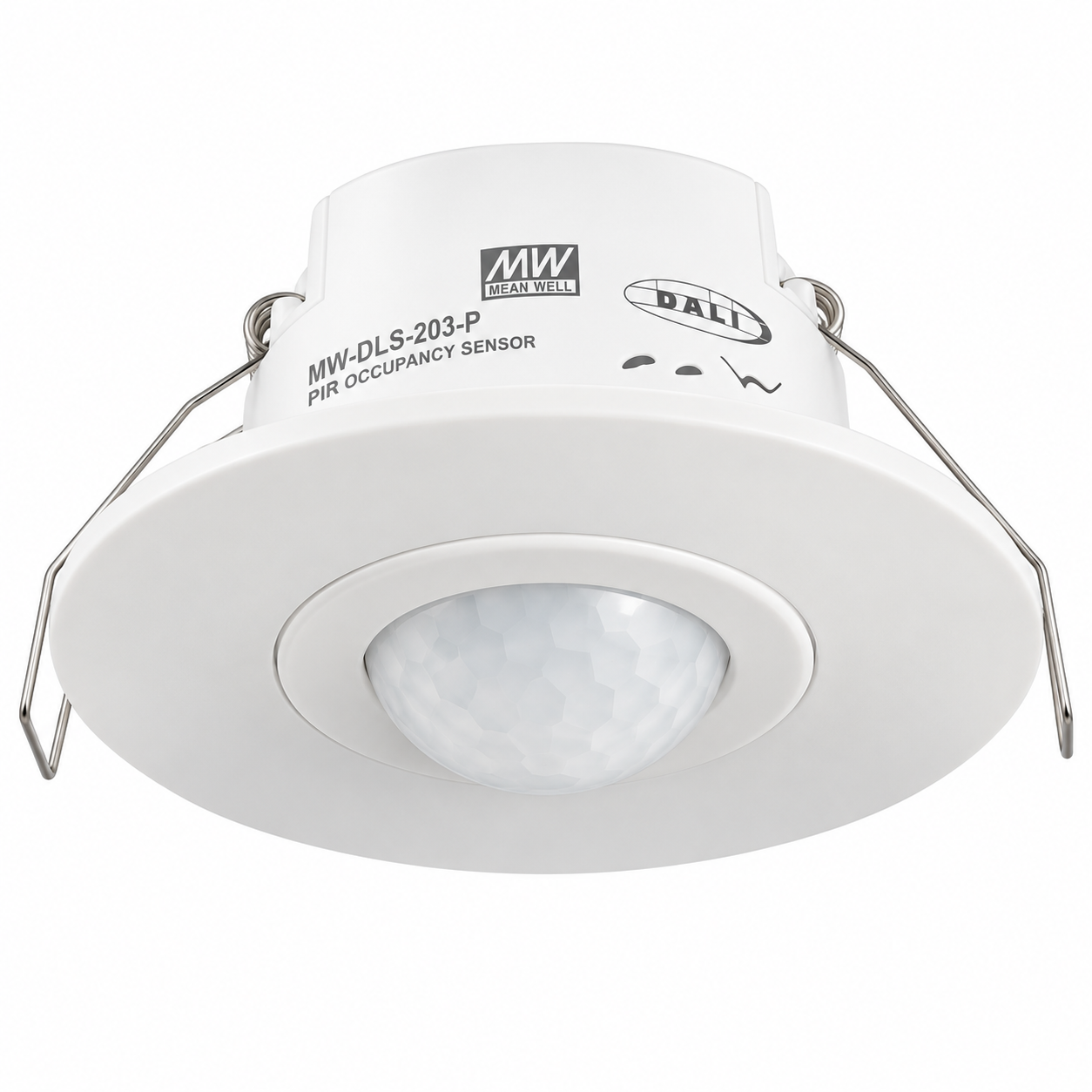

Sensor de Movimiento PIR DALI-2 con Sensor de Luz Diurna Mean Well DLS-203-P

Sensor de Movimiento PIR DALI-2 Mean Well DLS-203-P

El DLS-203-P es un dispositivo de entrada certificado DALI-2 que combina detección de movimiento por infrarrojo pasivo (PIR) y un sensor de luz diurna integrado. Se alimenta directamente desde el bus DALI y detecta en tiempo real el movimiento de personas dentro del área monitoreada, midiendo a la vez el nivel de luz ambiente. Es la versión de baja altura de montaje (típica 3 m) de la serie DLS-2XX, para instalación empotrada en cielo.

Se integra con el controlador maestro Mean Well DLC-02, drivers LED DALI y paneles táctiles de la serie DTP para formar un sistema de iluminación digital DALI-2, con encendido/apagado, atenuación y escenas.

Características

• Sensor de movimiento PIR certificado DALI-2
• Cumple con IEC 62386-101/103/303/304
• Compatible con controladores DALI-2, como Mean Well DLC-02
• Alimentado directamente desde el bus DALI (sin polaridad)
• Sensor de luz diurna integrado
• Garantía de 5 años

Especificaciones

• Tensión de entrada: 9,5 ~ 22,5 VDC (alimentado por bus DALI)
• Consumo: típ. < 10 mA @ 16 VDC; corriente de arranque máx. < 20 mA
• Tiempo de arranque: autotest de 10 s al primer encendido
• Protocolo: DALI-2
• Función: detección de movimiento PIR + sensor de luz diurna
• Tiempo de retención: 5 s (sensor) + tiempo configurado en el maestro DALI
• Medición de luz diurna: 2 ~ 65.000 lux
• Rango de detección: radio 3 ~ 4 m @ 25 °C, a 3 m de altura de montaje (sensibilidad 100%, movimiento tangencial)
• Altura de montaje: 2 ~ 6 m (típica 3 m)
• Perforación de montaje: 55 ~ 65 mm
• Sección de cable: 0,5 ~ 1,5 mm² (AWG 20~16)
• Valores de fábrica: retardo 5 s, indicador luminoso encendido
• Temperatura de operación: -25 ~ +50 °C
• Humedad de operación: 10 ~ 85% HR
• Almacenamiento: -40 ~ +80 °C, 85% HR
• Grado de protección: IP20
• Dimensiones: 89 × 34 mm
• Peso: 0,1 kg

Normas

• Seguridad: EN 60669-1, EN IEC 60669-2-1
• Emisión EMC: EN IEC 55015
• Inmunidad EMC: EN IEC 61547

Aplicaciones

• Iluminación de oficinas
• Iluminación comercial
• Iluminación de bodegas
• Domótica
• Iluminación residencial de alto estándar
