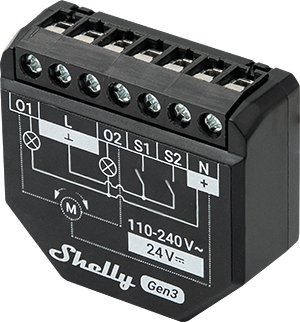

Interruptor inteligente con medición de energía de 2 canales 10A por canal
permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema de automatización del hogar.
| Iluminación: Switch |
| Tipo de dispositivo: Switch, Gen3 |
| Instalación: Requiere cableado, Detrás del enchufe, 1 Fase |
| Fuente de energía: AC |
| Salidas: 2 Canales, AC, Hasta 10A |
| Entradas: 1 Entrada |
| Conectividad: WIFI, Bluetooth |
Descripción breve
Shelly 2PM Gen3 es un interruptor inteligente compacto de 2 canales con medición de potencia y control de cobertura, que permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema domótico. Puede funcionar de forma independiente en una red Wi-Fi local o a través de servicios de domótica en la nube. El dispositivo también cuenta con un procesador mejorado y mayor memoria en comparación con su predecesor. Es compatible con persianas venecianas.
Se puede acceder, controlar y monitorear Shelly 2PM Gen3 de forma remota desde cualquier lugar donde el Usuario tenga conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi ya Internet.
Se puede instalar en cajas eléctricas de pared estándar, detrás de enchufes e interruptores de luz o en otros lugares con espacio limitado.
Shelly 2PM Gen3 tiene una interfaz web incorporada que se puede utilizar para monitorear y controlar el dispositivo, así como para ajustar su configuración.
Características principales
- Interruptor inteligente con medición de energía: actúa como un interruptor inteligente con la capacidad adicional de medir el consumo de energía, lo que le permite monitorear el uso de energía de los electrodomésticos conectados.
- Diseño compacto: Diseñado como un interruptor de formato pequeño, lo que lo hace adecuado para instalarlo en cajas de pared eléctricas estándar, detrás de enchufes, interruptores de luz u otros espacios reducidos.
- Control remoto: permite el control remoto de electrodomésticos a través de un teléfono móvil, tableta, PC o sistema de automatización del hogar.
- Control local y en la nube: Puede funcionar de forma independiente en una red Wi-Fi local y también puede operarse a través de servicios de automatización del hogar en la nube.
- Procesador y memoria mejorados: actualizado con un procesador mejorado y mayor memoria para un mejor rendimiento.
- Acceso remoto: permite el acceso, control y monitoreo remoto desde cualquier ubicación con conectividad a Internet, siempre que el dispositivo esté conectado a un enrutador Wi-Fi y a Internet.
- Interfaz web incorporada: cuenta con una interfaz web incorporada para monitorear, controlar y ajustar la configuración.
- Puerta de enlace BLE: Puente entre sus dispositivos Shelly BLU y el ecosistema Shelly. Recibe señales Bluetooth y las envía a la nube o localmente a otro dispositivo sin Bluetooth.
- Extensor de rango Wi-Fi para dispositivos IoT: un extensor Wi-Fi se utiliza para ampliar el alcance de su red Wi-Fi al recibir su señal Wi-Fi actual, mejorar su intensidad y luego transmitir la señal mejorada en un área más amplia.
- Scripting: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
- Amplia gama de integraciones: el dispositivo se puede integrar con sistemas domésticos de terceros, API HTTP documentadas, MQTT(s), Web Hooks sobre HTTP y HTTPS, UDP
- KNX: Admite comunicación KNXnet / IP (modo de conmutación solo con firmware 1.5.0 y posterior).
- Horarios: Permite programar operaciones complejas para su ejecución en intervalos de tiempo predefinidos. Los usuarios pueden especificar intervalos de tiempo según fecha, hora, días laborables, horas, minutos y segundos.
- Componentes virtuales: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
- Modo persianas venecianas: El dispositivo permite el control remoto de persianas motorizadas, persianas enrollables, persianas venecianas, toldos, etc. Mide el consumo de energía del dispositivo conectado. Se recomienda utilizar únicamente motores con interruptores de límite electrónicos o mecánicos. Los interruptores de límite del motor deben estar correctamente configurados antes de conectar el dispositivo al motor.
- Controla la posición de persianas, persianas enrollables, cortinas, persianas venecianas, etc.
- Controla la posición de inclinación de las lamas de las persianas venecianas.
Casos de uso
- Control de electrodomésticos: Úselo para controlar y automatizar de forma remota el funcionamiento de varios electrodomésticos, como luces, ventiladores u otros dispositivos.
- Monitoreo de energía: Monitoree el consumo de energía de los electrodomésticos conectados en tiempo real. Esto es útil para comprender los patrones de consumo de energía y promover la eficiencia energética.
- Automatización del hogar: integre Shelly 2PM Gen3 en su sistema de automatización del hogar para crear escenas y horarios personalizados para sus dispositivos.
- Eficiencia energética: aproveche la función de medición de energía para identificar electrodomésticos que consumen mucha energía y tomar decisiones informadas para mejorar la eficiencia energética general de su hogar.
- Monitoreo remoto: Vigila tus dispositivos incluso cuando no estás en casa. La función de acceso remoto te permite monitorear y controlar los electrodomésticos conectados desde cualquier lugar con conexión a internet.
Integraciones
Capacidades compatibles con Amazon Alexa
Sí
Características compatibles con Google Smart Home
Sí
Capacidades compatibles con Samsung SmartThings
Sí

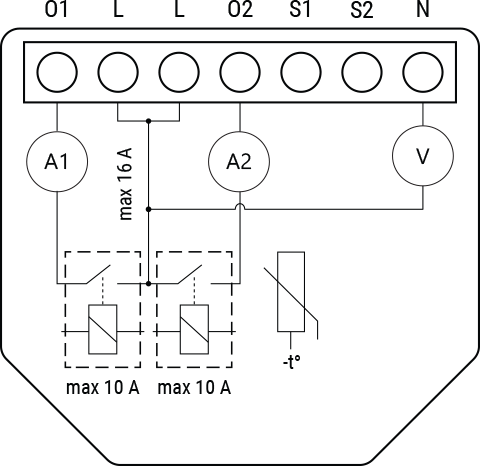

Esquemas internos simplificados
Interfaces eléctricas del dispositivo
Entradas
- 2 entradas de interruptor/botón en terminal de tornillo: S1 y S2
- 3 entradas de alimentación en terminales de tornillo: 1 N (+) y 2 L (Ʇ)
Salidas
- 2 salidas de relé con medición de potencia en terminal de tornillo
Interfaz de complemento
- Interfaz serial propietaria de Shelly
¡PRECAUCIÓN! ¡Alto voltaje en la interfaz adicional cuando el dispositivo está encendido!
Conectividad
- Wi-Fi
- Bluetooth
Funciones de seguridad
- Protección contra sobrecalentamiento
- Protección contra sobretensiones
- Protección contra sobrecorriente
- Protección contra sobrecargas
- Detección de obstáculos (modo de cobertura)
- Interruptor de seguridad (modo de cobertura)
Tipos de carga admitidos
- Resistivas (bombillas incandescentes, aparatos de calefacción)
- Capacitivos (bancos de condensadores, equipos electrónicos, condensadores de arranque de motores)
- Inductivo con amortiguador RC (controladores de iluminación LED, transformadores, ventiladores, refrigeradores, aires acondicionados, lavadoras, secadoras)
Interfaz de usuario
Entradas
- Un botón (Control)
- Mantenga presionado durante 5 segundos para habilitar el punto de acceso del dispositivo y la conexión Bluetooth.
- Mantenga presionado durante 10 segundos para restablecer el dispositivo de fábrica.
Salidas
- Indicación LED (monocolor)
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
1 segundo ON/ 1 segundoOFF - Wi-Fi habilitado, pero no conectado a una red Wi-Fi:
1 segundo ON/ 3 segundosOFF - Conectado a una red Wi-Fi:
ConstantementeON - La nube está habilitada, pero no conectada:
1 segundo ON/ 5 segundosOFF - Conectado a Shelly Cloud:
ConstantementeON - OTA (actualización por aire):
½ seg ON/ ½ segundoOFF - Botón presionado y mantenido durante 5 segundos:
½ segundo ON/ ½ segundoOFF - Pulsaciones de botón y mantenidas durante 10 segundos:
¼ de segundo ON/ ¼ de segundoOFF
- AP (Punto de acceso) habilitado y Wi-Fi deshabilitado:
La lista anterior comienza con el estado inicial del dispositivo y la prioridad más baja. Cada estado siguiente cancela el anterior.
Presupuesto
Cantidad | Valor |
|---|---|
Físico | |
Tamaño (alto x ancho x profundidad): | 37 x 42 x 16 ±0,5 mm / 1,46 x 1,65 x 0,63 ±0,02 pulgadas |
Peso: | 30 g / 1,06 oz |
Par máximo de los terminales de tornillo: | 0,4 Nm / 3,5 lb/pulg. |
Sección transversal del conductor: | 0,2 a 2,5 mm² / 24 a 14 AWG (férulas sólidas, trenzadas y de cordón) |
Longitud pelada del conductor: | 6 a 7 mm / 0,24 a 0,28 pulgadas |
Montaje: | Caja de pared |
Material de la carcasa: | Plástico |
Color de la carcasa: | Negro |
Color de los terminales: | Negro |
Ambiental | |
Temperatura ambiente de trabajo: | -20 °C a 40 °C / -5 °F a 105 °F |
Humedad: | 30% a 70% de humedad relativa |
Altitud máxima: | 2000 m / 6562 pies |
Eléctrico | |
Fuente de alimentación: | 110 - 240 V~ / 24 V⎓ ±10% |
Consumo de energía: | < 1,4 W |
Protección externa: | Característica de disparo B o C, corriente nominal máxima de 16 A, capacidad de interrupción mínima de 6 kA, clase de limitación de energía 3 |
Clasificaciones de circuitos de salida | |
Tensión máxima de conmutación: |
|
Corriente de conmutación máxima CA: | 10 A (por canal), 16 A (total), 18 A (pico total) |
Corriente de conmutación máxima CC: | 10 A |
Sensores, medidores | |
Voltímetro (CA): | Sí |
Amperímetro (CA): | Sí |
Sensor de temperatura interna: | Sí |
Radio | |
Wi-Fi | |
Protocolo: | 802.11 b/g/n |
Banda de RF: | 2412 - 2472 MHz |
Potencia máxima de RF: | < 20 dBm |
Rango: | Hasta 30 m/100 pies en interiores y 50 m/160 pies en exteriores (depende de las condiciones locales) |
Bluetooth | |
Protocolo: | 4.2 |
Banda de RF: | 2402 - 2480 MHz |
Potencia máxima de RF: | < 4 dBm |
Rango: | Hasta 10 m/33 pies en interiores y 30 m/100 pies en exteriores (depende de las condiciones locales) |
Unidad de microcontrolador | |
UPC: | ESP-Shelly-C38F |
Destello: | 8 MB |
Capacidades del firmware | |
Horarios: | 20 |
Webhooks (acciones de URL): | 20 con 5 URL por gancho |
Scripting: | Sí |
MQTT: | Sí |
Diagramas de cableado básicos

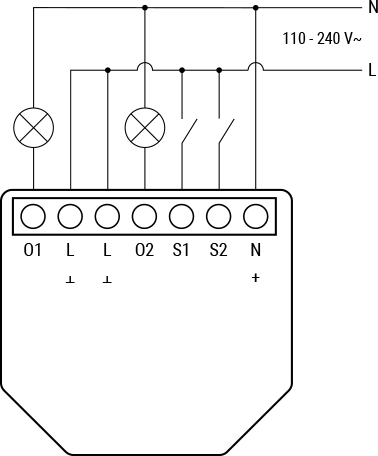

 Modo de conmutación de dos canales, fuente de alimentación de CA |  Modo de conmutación de dos canales, fuente de alimentación de CC |

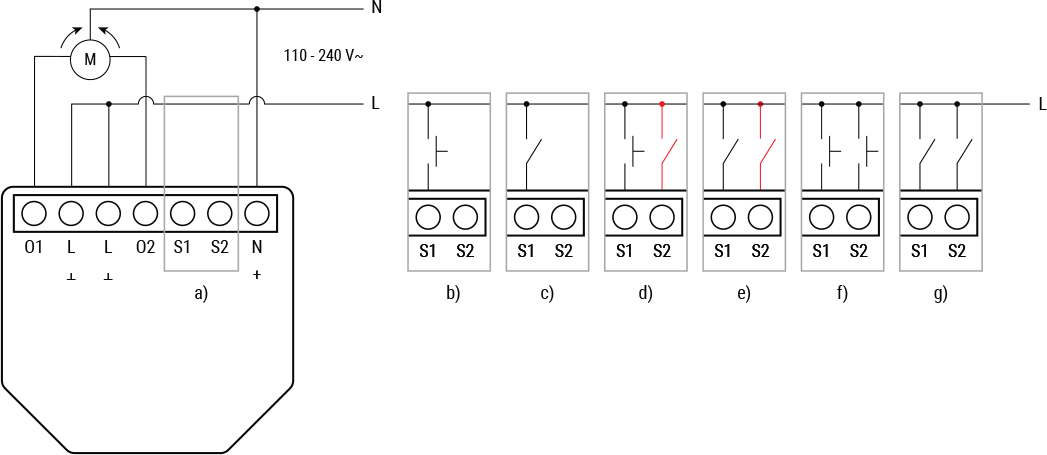

 Modo de cobertura |
Leyenda
Terminales | Cables | ||
|---|---|---|---|
O1, O2: | Terminales de salida del circuito de carga | NORTE: | Cable neutro |
L: | Terminal activo (110-240 VCA) | L: | Cable bajo tensión (110-240 V~) |
S1, S2: | Terminales de entrada del interruptor | +: | Cable positivo de 24 V⎓ |
S1, S2 | Terminales de entrada del interruptor | - | Cable negativo de 24 V⎓ |
+: | Terminal positivo de 24 V⎓ | ||
Ʇ: | Terminal negativo de 24 V⎓ |
Solución de problemas
- Asegúrese de que el dispositivo esté correctamente alimentado:
- Verifique los cables de alimentación, las tomas de corriente y cualquier indicador de energía en el dispositivo.
- Inspeccionar las conexiones:
- Verifique que todas las conexiones, incluyendo cables y cableado, estén seguras y correctamente colocadas. Las conexiones sueltas pueden causar problemas de funcionamiento.
- Revisar la configuración del dispositivo:
- Si corresponde, revise la configuración del dispositivo. Asegúrese de que sea correcta y se ajuste al uso previsto.
- Actualizar firmware/software:
- Compruebe si hay actualizaciones de firmware o software disponibles para el dispositivo. Mantener el dispositivo actualizado puede solucionar problemas conocidos y mejorar su rendimiento.
- Reiniciar o reiniciar:
- A veces, un simple reinicio puede solucionar problemas temporales. Apague el dispositivo, espere unos segundos y vuelva a encenderlo.
- Comprobar la conexión de red:
- Si el dispositivo está conectado a una red, asegúrese de que la configuración de red sea correcta. Pruebe la conexión de red y considere reiniciar los enrutadores o conmutadores si es necesario.
- Inspeccionar los componentes físicos:
- Inspeccione físicamente el dispositivo para detectar cualquier signo de daño, sobrecalentamiento o comportamiento inusual.
- Comprobar compatibilidad:
- Asegúrese de que el dispositivo sea compatible con los demás componentes de su sistema, incluidos hardware y software. Los problemas de incompatibilidad pueden provocar fallos de funcionamiento.
- Monitorizar los factores ambientales:
- Tenga en cuenta factores ambientales como la temperatura y la humedad.
- Inspeccionar la calidad de la fuente de alimentación:
- La mala calidad de la energía, incluidos picos o fluctuaciones de voltaje, puede afectar el rendimiento del dispositivo. Considere usar un protector contra sobretensiones o un regulador de voltaje si es necesario.
*Estos son pasos generales para la solución de problemas. Los pasos específicos pueden variar según el tipo de dispositivo o el problema que tenga. Si el problema persiste y no puede resolverlo, considere contactar con nuestro servicio de atención al cliente .
