Analizador de Redes multifunción PMD Diris A40 RS485 MODBUS 3I 2O- Socomec

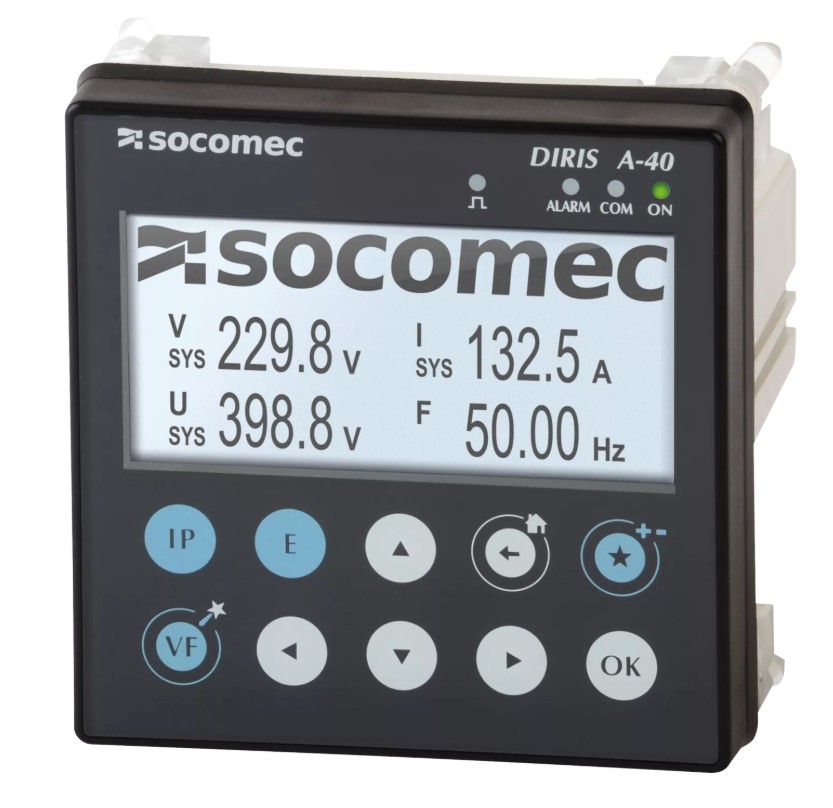

DIRIS A-40

 El DIRIS A-40 es un dispositivo de control de potencia (PMD) montado en la puerta en formato 96 x 96. Está destinado a la medición, el control y la gestión de la energía eléctrica.  Opciones de comunicació:  RS485, Ethernet + RS485 o  Profibus DP

Función

El DIRIS A-40 es un dispositivo de control de potencia (PMD) montado en la puerta en formato 96 x 96. Está destinado a la medición, el control y la gestión de la energía eléctrica. El DIRIS A-40 ofrece numerosas funciones para medir la tensión, la corriente, la potencia, la energía y la calidad. Permite el análisis de carga monofásica o trifásica.

Multimedida

• Intensidades

- I1, I2, I3, In, Isistema

• Tensiones y frecuencia

- V1, V2, V3, VN, Vsistema, U12, U23, U31,

Usistema, f

• Potencias

- P1, P2, P3, ΣP, Q1, Q2, Q3, ΣQ, S1, S2, S3, ΣS

- Potencias predictivas ΣP, ΣQ, ΣS

• Factor de potencia

- PF1, PF2, PF3, ΣPF

• Coseno de φ y tangente de φ

- Valores instantáneos por fase

Recuento

• Energía activa: +/- kWh

• Energía reactiva: +/- kVArh

• Potencia aparente: kVAh

• Multitarifa (8 máx.)

• Contador horario

Calidad

• Desequilibrio de tensión

- Vdir, Vinv, Vhom, Udir, Uinv, Unba, Vnba, Vnb, Unb

• Desequilibrio de intensidad

- Idir, Iinv, Ihom, Inba, Inb

• Distorsión armónica total

- Intensidades THDi1, THDi2, THDi3,THDiN, TDDI

- Tensión fase a neutro THDv1, THDv2, THDv3

- Tensión entre fases THDu12, THDu23, THDu31

• Armónicos individuales hasta rango 63

- Intensidades: I1h, I2h, I3h, INh

- Tensión fase a neutro: V1h, V2h, V3h

- Tensión entre fases: U12h, U23h, U31h

• Eventos de calidad

- Caídas, cortes y subidas de tensión EN50160

- Kfactor y factor de cresta

• Eventos según EN 50160

- Caídas, cortes, transitorios rápidos de tensión

Supervisión de protección

• Supervisión de contactos auxiliares

• Informe y alarma de disparos

• Número de operaciones

Curvas de carga, registros históricos (máx. 130 días)

• Potencia activa, reactiva y aparente

• Intensidades, tensiones y frecuencia

Alarmas

• Alarmas para todos los valores eléctricos, eventos

y cambios de estado de entradas, posibilidad de

combinaciones lógicas

• Eventos con sello temporal

Comunicación

• DIRIS A-40 RS485 Modbus de serie

• DIRIS A-40 Ethernet Modbus

• DIRIS A-40 PROFIBUS DPV1

Entradas

• 3 entradas digitales

- Alimentadas por el DIRIS A-40 o fuente externa

- Función: estado lógico, estado de interruptor

automático, o medición multufluido de sincronización

• 2 salidas lógicas

- Función: Control, salida de energía de

Ventajas

Configuración asistida

El asistente de configuración guía al usuario paso a paso. También detecta errores y corrige errores de configuración. Así se reduce el tiempo de puesta en marcha a la

mitad y siempre se consiguen resultados fiables.

Sensores inteligentes

Tres formatos de sensores de intensidad (TE de núcleo sólido, TR de núcleo abierto y bobina Rogowski TF) permiten la integración de DIRIS A-40 en instalaciones eléctricas

nuevas o existentes.

Conectado a la nube

La gama contiene productos preparados para IoT que permiten exportar datos automáticamente para operar remotamente sin límites de tiempo, distancia distancia o capacidad

de almacenamiento.

Conforme con la normativa IEC 61557-12

La norma de referencia para dispositivos de medida y supervisión del rendimiento (PMD), IEC 61557-12, garantiza niveles de prestaciones y un rendimiento satisfactorio

de los PMD según las condiciones medioambientales típicas para aplicaciones industriales y del sector terciario.

Conformidad con las normas

IEC 61557-12

EN 50160

UL61010 E257746
