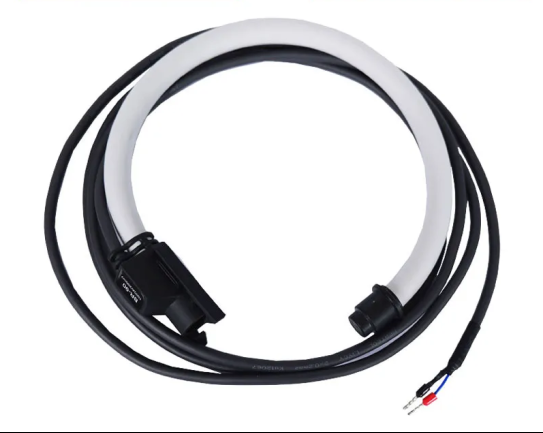

Transformador de Corriente Flexible Rogowski BR-300, 2000-5000A
Transformador flexible Rogowski BR-300 para corrientes 2000-5000A, alta linealidad y seguridad, ideal para monitoreo industrial, con cable de 2 m y blindaje.
$ 793.254 $ 793.254
$ 666.600
Aviso de stock
Compra para retiro inmediato
Especificaciones Técnicas
| Corriente Nominal | 2000A/200mV |
| Diámetro interior | 300mm |
ACREL presenta el modelo BR-300, un transformador de corriente flexible tipo Rogowski diseñado para aplicaciones de alta exigencia en automatización industrial. Está disponible en versiones de 2000A, 4000A y 5000A, todas con salida de 200mV. Su diseño flexible permite una instalación rápida y precisa, incluso en espacios reducidos. No consume energía, elimina riesgos por circuito abierto y cuenta con blindaje completo. Fabricado bajo norma IEC-60332-1-2, con rango de frecuencia de 1Hz a 10kHz y operación entre -40°C y 80°C. Ideal para medición y análisis eléctrico avanzado.
General
La bobina Rogowski flexible de la serie BR es un sensor de corriente flexible de alta sensibilidad que se puede integrar directamente con dispositivos portátiles como analizadores de potencia.
Es ideal para la monitorización del consumo de energía, la monitorización de corriente de alta frecuencia, la medición de ondulación de CC y más. Se puede personalizar en diferentes tamaños a petición.
General
- Excelente linealidad
- Error de posición bajo
- Alta capacidad de sobrecarga
- Flexible y ligero, fácil de instalar.
- Interferencia mínima de conductores adyacentes
- Amplio rango de ancho de banda
- Sin riesgo de alto voltaje en condiciones de circuito abierto
- Consumo de energía cero
Diámetro
| Nombre del modelo | Diámetro interior | Diámetro del sector | Circunferencia |
| BR-90 | 90 mm | 12 mm | 300 mm |
| BR-150 | 150 mm | 12 mm | 500 mm |
| BR-200 | 200 mm | 12 mm | 650 mm |
| BR-300 | 300 mm | 12 mm | 1000 mm |
Parámetro
| Nombre del modelo | Entrada primaria [CA] | Salida secundaria | Tamaño del orificio de perforación (mm) |
| BR-90 | 1000A | 200/333 mV | 90 |
| BR-150 | 2000~5000 A | 200 mV | 150 |
| BR-200 | 4000~8000A | 200 mV | 200 |
| BR-300 | 5000~10000A | 200 mV | 300 |
Diagrama de cableado
Puesto de director | Error (%) |
● Cerca del centro de la bobina | <0,5% |
● Cerca del borde interior de la bobina | <1% |
| Diámetro interior | 300mm |
|---|---|
| Corriente Nominal | 2000A/200mV, 4000A/200mV, 5000A/200mV |
