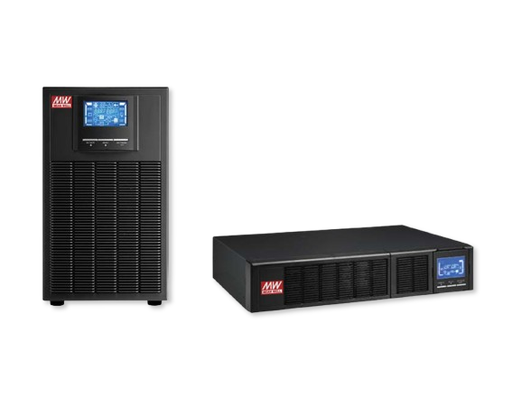

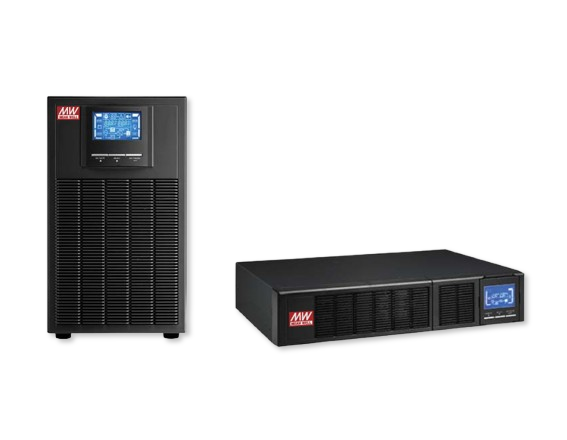

UPS Online doble conversión 1KVA/1KW torre o rack ES-SU1K

UPS Online ES-SU1K — 1 kVA / 1 kW, torre o rack

El ES-SU1K es una fuente de alimentación UPS en línea de 1 KVA, disponible en dos formatos de apariencia: tipo rack y tipo torre. Utiliza tecnología de control digital avanzada, combinada con circuitos integrados de alta integración y un diseño optimizado, lo que mejora la capacidad antiinterferencias y garantiza un rendimiento estable. El producto cuenta con una eficiencia a plena carga de hasta el 92 %, un factor de potencia de entrada superior a 0,99 y una armónica de corriente menor o igual al 5 %, lo que evita eficazmente la pérdida adicional de energía y reduce la contaminación de la red eléctrica. Su rango de voltaje de entrada ultraamplio es compatible con redes eléctricas inestables y generadores de combustible, permitiendo afrontar fácilmente entornos de energía exigentes, reducir la necesidad de conmutación frecuente a la batería y adaptarse con precisión a las necesidades de cargas altamente sensibles, tales como servidores y equipos médicos. Además, el producto incluye función de apagado de emergencia EPO incorporada e interfaces de comunicación doble USB/RS-232, lo que refuerza la seguridad del sistema y las capacidades de control remoto. Proporciona soluciones de protección de energía eficientes, estables y flexibles para escenarios clave como centros de datos, manufactura inteligente y estaciones base de comunicación.

Modelos de la serie

• ES-SU1K-TH: torre, sin baterías internas (para banco de baterías externo)
• ES-SU1K-THB: torre, con baterías internas (12V/9AH x2)
• ES-SU1K-RH: rack, sin baterías internas (para banco de baterías externo)
• ES-SU1K-RHB: rack, con baterías internas (12V/9AH x2)

Entrada

• Rango de tensión: 110~300 Vac (al 50 % de carga); 160~300 Vac (al 100 % de carga)
• Rango de frecuencia: 40~70 Hz
• Factor de potencia: 0,99 a tensión nominal (100 % de carga)
• THDi: 5 % con 100 % de carga resistiva
• Monofásica con tierra

Salida

• Potencia: 1 KVA / 1 KW
• Tensión: 200 / 208 / 220 / 230 / 240 Vac, regulación ±1 %
• Frecuencia en modo AC: 47~53 Hz / 57~63 Hz
• Frecuencia en modo batería: 50/60 ±0,1 Hz
• Forma de onda en modo batería: senoidal pura
• Distorsión armónica: 2 % THD con carga lineal; 5 % THD con carga no lineal

Eficiencia y tiempos de transferencia

• Modo ECO con batería cargada: 96 %
• Modo AC con batería cargada: 92 %
• Modo batería: 86 %
• Transferencia de AC a batería: 0 ms
• De online a bypass: 4 ms (típico)
• De ECO a batería: 8 ms (típico), 10 ms (máximo)

Baterías

• Conexión: externa (ES-SU1K-TH / ES-SU1K-RH) o interna 12V/9AH x2 (ES-SU1K-THB / ES-SU1K-RHB)
• Tensión de carga (FV): 24 V
• Tensión de carga: 27,4 V
• Punto de protección por baja tensión: 21 V
• Punto de protección por alta tensión: 30 V
• Corriente de carga (CC): 8 A, ajustable a 1/2/4/6/8 A desde el LCD

Comunicación y control

• Interfaces RS-232 y USB
• Puerto EPO (apagado de emergencia)
• Slot inteligente para tarjeta de control
• Protección contra sobretensión para módem / teléfono / red
• Tomas programables para cargas no críticas
• Pantalla LCD

Dimensiones, peso y condiciones de operación

• Dimensiones torre: 282 × 145 × 220 mm
• Dimensiones rack: 310 × 438 × 88 mm
• Peso: ES-SU1K-TH 4,1 kg · ES-SU1K-THB 9,8 kg · ES-SU1K-RH 5,2 kg · ES-SU1K-RHB 11 kg
• Temperatura de operación: 0~40 °C
• Humedad: 20~90 % de humedad relativa, sin condensación
• Altitud: 1.000 m

Normas de seguridad y EMC

• Seguridad: EN IEC 62040-1:2019/A11:2021, YD/T 1095-2018
• EMC emisión: EN IEC 62040-2:2018, emisión conducida y radiada clase C2
• EMC inmunidad: EN 61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8 y EN IEC 61000-4-11; armónicos EN IEC 61000-3-12:2011 clase A; flicker EN IEC 61000-3-11:2019

Accesorios incluidos

• Manual de usuario
• CD-ROM con software de monitoreo
• Cable USB
• Cables para computador
• Cable de batería (modelos sin baterías internas)
• Trípode vertical (solo modelos rack)
• Soportes de montaje en gabinete (solo modelos rack)

Accesorios opcionales (se piden por separado)

• PSWGESSU-SNMP: tarjeta de comunicación SNMP, monitoreo y control de múltiples UPS por interfaz RJ-45
• PSWGESSU-MOD: tarjeta Modbus, protocolo MODBUS RTU sobre RS-485
• PSWGESSU-AS9P: tarjeta de relé con terminal de 9 pines con bloqueo de cable
• PSWGESSU-ASDB9: tarjeta de relé con conector DB9

Notas

• La capacidad se reduce al 80 % cuando la tensión de salida se ajusta a 200 Vac o 208 Vac.
• Si el UPS se instala sobre los 1.000 m de altitud, la potencia de salida debe reducirse 1 % por cada 100 m adicionales.
