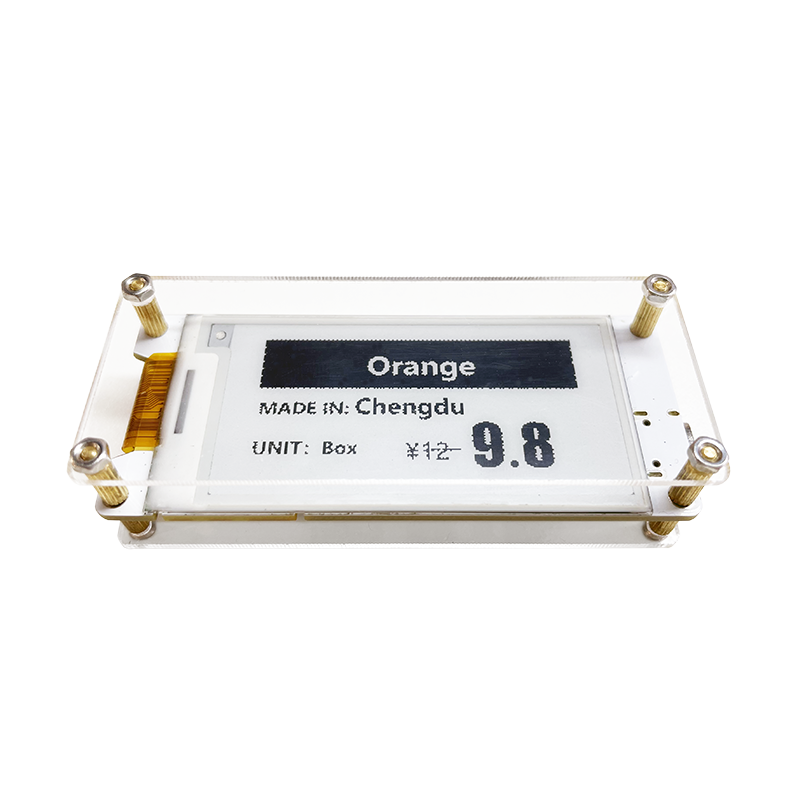

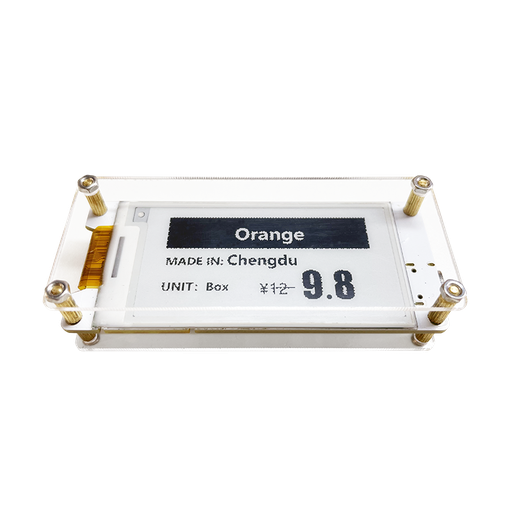

Heltec Wireless Paper kit de desarrollo de tinta electrónica Bluetooth, Wi-Fi y LoRa
Kit de desarrollo Wireless Paper con pantalla de tinta electrónica, Bluetooth, Wi-Fi y LoRa para aplicaciones IoT con bajo consumo energético.
$ 30.345 $ 30.345
$ 25.500
Aviso de stock
Compra para retiro inmediato
Especificaciones Técnicas
| Compatible con Meshtatic | SI |
| Stick con pantalla | SI |
| Stick con GPS | NO |
Resumen
Wireless Paper es un kit de desarrollo de tinta electrónica con múltiples métodos de control inalámbrico. Gracias a los programas de ejemplo y las herramientas de desarrollo que ofrecemos, los usuarios pueden operar la pantalla mediante Bluetooth, Wi-Fi y LoRa.
Esta placa está equipada con una pantalla de tinta electrónica en blanco y negro de 2,13 pulgadas, que funciona de forma continua durante 180 días tras un corte de electricidad. Puede utilizarse para desarrollar aplicaciones como etiquetas electrónicas y de identificación.
Características principales
- Chipset ESP32-S3FN8 + SX1262, el dispositivo puede controlarse a través de Wi-Fi, BLE y LoRa;
- Pantalla en blanco y negro de 250 x 122 píxeles predeterminada, también se puede utilizar para controlar pantallas E-Ink de otros tamaños;
- Alto contraste, alta reflectancia, ángulo de visión ultra amplio;
- Bajo consumo de energía, 20uA en sueño profundo;
- Función de actualización de página de pantalla integrada interna, los usuarios pueden arrastrar y soltar imágenes BMP para lograr la actualización;
- Condiciones de funcionamiento: 0~50℃, 35~70 % HR;
- Puente USB-UART integrado, facilita el desarrollo secundario del usuario.
Presupuesto
| Parámetros | Descripción |
|---|---|
| MCU | ESP32-S3FN8 |
| Conjunto de chips LoRa | SX1262 |
| Frecuencia | 470~510 MHz, 863~928 MHz |
| Fuente de alimentación | batería de litio, USB tipo C |
| Voltaje de suministro | 3~5v |
| Temperatura de funcionamiento | 0~50℃ |
| Humedad de funcionamiento | 35~70% |
| Resolución de pantalla | 122(H)x250(V) píxeles |
| Método de conexión | Wi-Fi, LoRa, BLE |
| Tamaño de la pantalla | 2,13 pulgadas |
| Área activa | 23.705×48.55 |
| Paso de píxeles | 0,1942X0,1942 |
| Configuración de píxeles | Cuadrado |
Descripción
Destacar
Pantalla de tinta electrónica
La pantalla E-Ink integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Placa protectora de acrílico
La placa de protección acrílica transparente proporciona protección básica para la placa de desarrollo.
Pantalla de tinta electrónica
La pantalla E-Ink integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Preguntas frecuentes
¿Cuál es el precio de la tinta electrónica?
La etiqueta de precio de tinta electrónica es ideal para el comercio minorista . Es fácil de usar y más práctica. En comparación con las etiquetas de papel convencionales, permite modificar los precios más rápido y ahorra mucho tiempo.
Documentos y recursos
- [Recurso] — Instalación del framework y la biblioteca Heltec ESP32
- [Recurso] — Registros de actualización de hardware
- [Recurso] — Hoja de datos
- [Recurso] — Diagrama esquemático
- [Recurso] — Hoja de datos de tinta electrónica
- [Recurso] — Documento del manual del usuario
- [Recurso] — Servidor de pruebas LoRaWAN de Heltec basado en SnapEmu
Lista de embalaje
La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| Papel inalámbrico | x1 |
| Antena LoRa | x1 |
| Tablero de protección acrílico | x1 |
| Conector de batería SH1.25 x 2 | x1 |
| Compatible con Meshtatic | SI |
|---|---|
| Stick con GPS | NO |
| Stick con pantalla | SI |
| Banda LoRaWAN | AU915 |
| Banda LoRaWAN | US915 |
