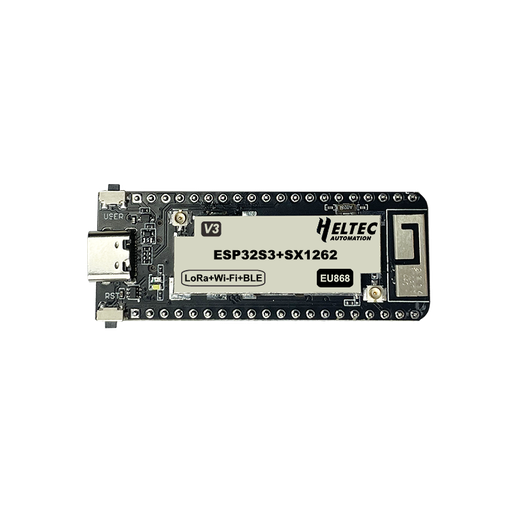

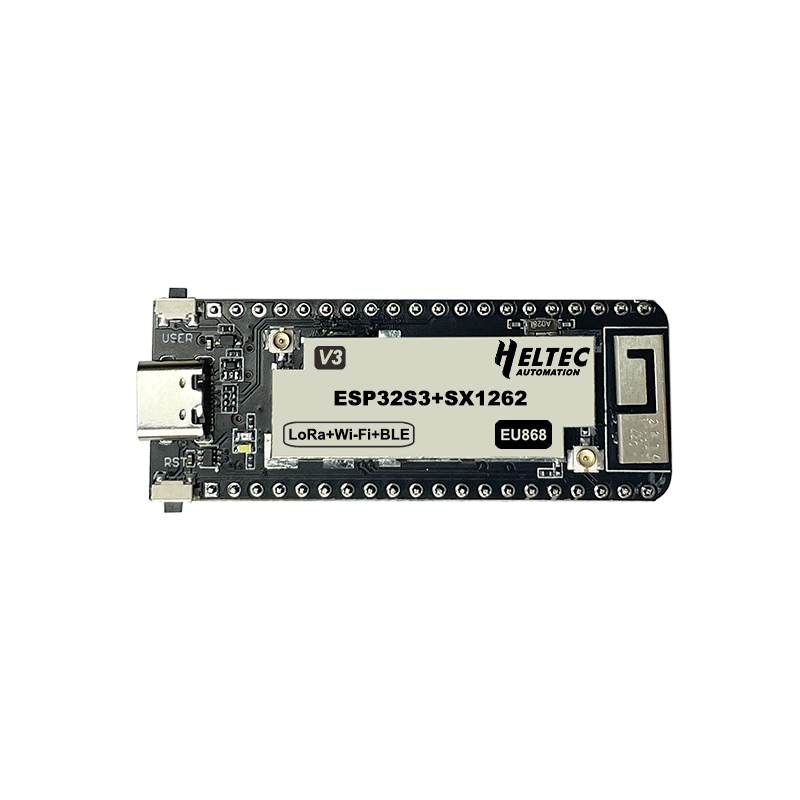

Heltec Wireless Stick Lite V3 ESP32S3 + Nodo LoRa SX1262, compatible con Meshtastic y LoRaWAN
Wireless Stick Lite V3 con ESP32S3 y nodo LoRa SX1262, compatible Meshtastic y LoRaWAN, ideal para aplicaciones IoT compactas y versátiles.
$ 26.299 $ 26.299
$ 22.100
Aviso de stock
Compra para retiro inmediato
Especificaciones Técnicas
| Stick con GPS | NO |
| Compatible con Meshtatic | SI |
Resumen
Heltec Wireless Stick Lite V3 es una placa de desarrollo para Wi-Fi, Bluetooth y LoRa. Dado que algunos clientes no necesitan una pantalla OLED al usar Wi-Fi Lora32, lanzamos este producto.
Heltec Wireless Stick Lite V3 se compone de un MCU (ESP32-S3FN8) y transceptores LoRa Semtech (SX1262), compatibles con Arduino®. Los usuarios pueden realizar fácilmente desarrollos y aplicaciones secundarias.
Características principales
- Microprocesador: ESP32-S3FN8 (procesador de doble núcleo Xtensa® LX7 de 32 bits, estructura de rack pipeline de cinco etapas, frecuencia principal de hasta 240 MHz).
- Chip de nodo LoRa SX1262.
- Interfaz USB tipo C con regulador de voltaje completo, protección ESD, protección contra cortocircuitos, blindaje de RF y otras protecciones.
- Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, cambio automático de energía de USB / batería).
- WiFi integrado, LoRa, tres conexiones de red Bluetooth, Wi-Fi integrado, antena de resorte de metal de 2,4 GHz dedicada a Bluetooth, interfaz IPEX (U.FL) reservada para LoRa
- Chip de puerto USB a serie CP2102 integrado, conveniente para la descarga de programas y la impresión de información de depuración.
- Apoyar el entorno de desarrollo Arduino;
- Con un buen diseño de circuito de RF y un diseño básico de bajo consumo (corriente de suspensión ≤800uA), es conveniente para los proveedores de aplicaciones de IoT verificar soluciones e implementar aplicaciones rápidamente;
Presupuesto
| Parámetros | Descripción |
|---|---|
| Chip maestro | ESP32-S3FN8 (procesador de doble núcleo Xtensa® de 32 bits lx7) |
| Conjunto de chips LoRa | SX1262 |
| Chip USB a serie | CP2102 |
| Frecuencia | 470~510 MHz, 863~928 MHz |
| Potencia máxima de transmisión | 21d B ± 1d B |
| Sensibilidad máxima de recepción | -134 dBm |
| Wi-Fi | 802.11 b/g/n, hasta 150 Mbps |
| Bluetooth LE | Bluetooth 5, Bluetooth en malla |
| Recurso de hardware | 7*ADC1 + 9*ADC2; 8*Táctil; 3*UART; 2*I2C; 2*SPI; etc. |
| Memoria | 384 KB de ROM; 512 KB de SRAM; 16 KB de SRAM RTC; 8 MB de memoria Flash SiP |
| Batería | Fuente de alimentación y carga de batería de litio de 3,7 V |
| Temperatura de funcionamiento | -20 ~ 70 ℃ |
| Dimensiones | 58,08 x 22,6 x 8,2 mm |
| Interfaz | USB tipo C; interfaz de batería de litio de 2 x 1,25; LoRa ANT (IPEX1.0); 2,4 G ANT (IPEX1.0); 2 pines de encabezado de 20 x 2,54 |
Descripción
Mapa de pines
Destacar
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Compatible con Arduino
Hemos realizado mucha migración y desarrollo, logrando que soporte perfectamente Arduino ® y pueda ejecutar el protocolo LoRaWAN de manera estable.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Compatible con Arduino
Hemos realizado mucha migración y desarrollo, logrando que soporte perfectamente Arduino ® y pueda ejecutar el protocolo LoRaWAN de manera estable.
Preguntas frecuentes
¿El dispositivo inalámbrico V3 es compatible con el código V2?
Si desea utilizar el nuevo procesador ESP32-S3 y el chip LoRa SX1262, es posible que necesite nuevas bibliotecas compatibles con ellos. Debe comprobar que las bibliotecas que utiliza sean compatibles con estos nuevos componentes.
En cuanto a mi experiencia con el Wireless Stick Lite, la única biblioteca que tuve que cambiar al pasar de la versión 1 a la 3 fue la biblioteca LoRa. La biblioteca LoRa de Sandeep Mistry que usé anteriormente no funciona con el nuevo chip LoRa SX1262. Para que mi código funcionara con la versión 3, tuve que migrar a la biblioteca Heltec LoRaWan_APP. Esta fue una migración completa, ya que ambas bibliotecas no utilizan llamadas idénticas.
¿Cómo puede ser útil LoRa en tus proyectos de domótica?
Documentos y recursos
- [Recurso] — Instalación del framework y la biblioteca Heltec ESP32
- [Recurso] — Registros de actualización de hardware
- [Recurso] — Hoja de datos
- [Recurso] — Diagrama esquemático
- [Recurso] — Documento del manual del usuario
- [Recurso] — Servidor de pruebas LoRaWAN de Heltec basado en SnapEmu
Lista de embalaje
La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| Wireless Stick Lite | x1 |
| Antena LoRa | x1 |
| Conector de batería SH1.25×2 | x1 |
| Pegatina de mapa con alfileres | x1 |
| Compatible con Meshtatic | SI |
|---|---|
| Stick con GPS | NO |
| Banda LoRaWAN | AU915 |
| Banda LoRaWAN | US915 |
