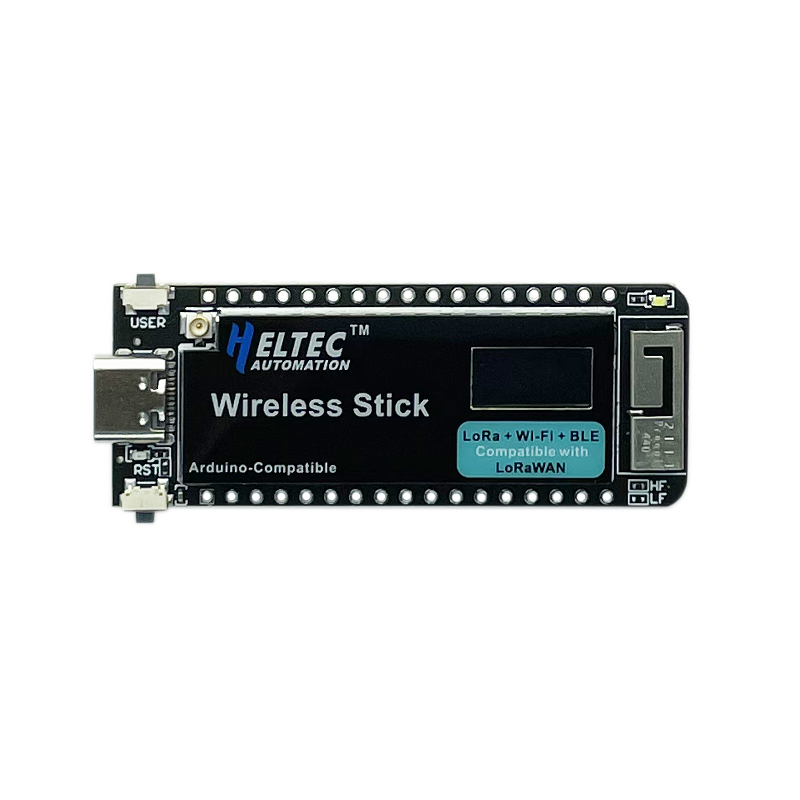

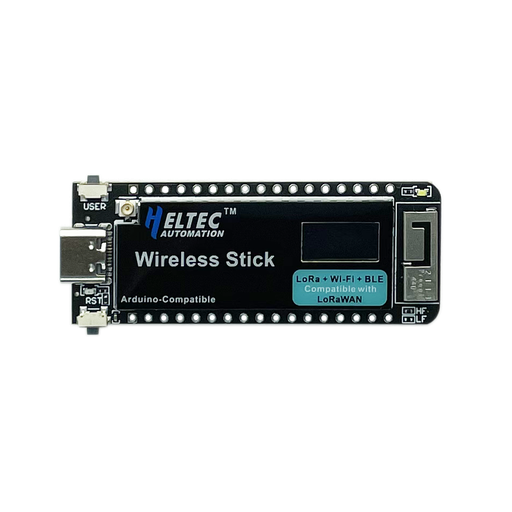

Heltec Wireless Stick (V3) Lora
Wireless Stick V3, dispositivo compacto basado en WiFi LoRa 32, con pantalla OLED de 0.49" y características avanzadas de RF para IoT.
$ 29.631 $ 29.631
$ 24.900
Aviso de stock
Compra para retiro inmediato
Especificaciones Técnicas
| Compatible con Meshtatic | NO |
| Stick con GPS | NO |
Resumen
Para satisfacer los requisitos de los usuarios en cuanto a alto rendimiento y tamaño pequeño, diseñamos este producto. Basado en WiFi LoRa 32, tiene un tamaño más pequeño, una pantalla OLED de 0,49″ y mejores características de RF.
- Microprocesador: ESP32-S3FN8 (procesador de doble núcleo Xtensa® LX7 de 32 bits, estructura de rack pipeline de cinco etapas, frecuencia principal de hasta 240 MHz).
- Chip de nodo LoRa SX1262.
- Interfaz USB tipo C con regulador de voltaje completo, protección ESD, protección contra cortocircuitos, blindaje de RF y otras medidas de protección.
- Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, conmutación automática de energía de USB / batería).
- WiFi integrado, LoRa, tres conexiones de red Bluetooth, Wi-Fi integrado, antena de resorte de metal de 2,4 GHz dedicada a Bluetooth, interfaz IPEX (U.FL) reservada para uso de LoRa.
- Pantalla OLED de matriz de puntos de 64*32 de 0,49 pulgadas incorporada, que se puede utilizar para mostrar información de depuración, energía de la batería y otra información.
- Chip de puerto USB a serie CP2102 integrado, conveniente para descargar programas y depurar información de impresión.
- Apoyar el entorno de desarrollo Arduino.
- Ofrecemos la biblioteca Arduino® con el protocolo ESP32 + LoRaWAN, un protocolo LoRaWAN estándar que puede comunicarse con cualquier puerta de enlace LoRa que ejecute el protocolo LoRaWAN. Para que este código funcione, se necesita una licencia única.
- Con buen diseño de circuito RF y diseño de bajo consumo.
Detalles del producto:
| Parámetros | Descripción |
|---|---|
| Chip maestro | ESP32-S3FN8 (procesador de doble núcleo Xtensa® 32 bits lx7) |
| Chip de nodo LoRa | SX1262 |
| USB a chip serial | CP2102 |
| Frecuencia | 470~510 MHz, 863~928 MHz |
| Potencia máxima de transmisión | 21 ± 1 dBm |
| Sensibilidad máxima de recepción | -134 dBm |
| Wifi | 802.11 b/g/n, hasta 150 Mbps |
| Bluetooth | Bluetooth LE: Bluetooth 5, Bluetooth en malla |
| Recurso de hardware | 7*ADC1 + 2*ADC2; 7*Táctil; 3*UART; 2*I2C; 2*SPI; etc. |
| Mostrar | OLED de 0,49 pulgadas |
| Memoria | ROM de 384 KB; SRAM de 512 KB; SRAM RTC de 16 KB; Flash SiP de 8 MB |
| Batería | Fuente de alimentación y carga de batería de litio de 3,7 V |
| Temperatura de funcionamiento | -20 ~ 70 ℃ |
| Dimensiones | 58,08 x 22,6 x 8,2 mm |
| Interfaz | USB tipo C; interfaz de batería de litio de 2 x 1,25; LoRa ANT (IPEX1.0); conector de 2 x 17 x 2,54 pines |
Mapa de pines
Destacar
Pantalla OLED incorporada
La pantalla OLED integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Compatible con Arduino
Hemos realizado mucha migración y desarrollo, logramos que soporte perfectamente Arduino ® y pueda ejecutar el protocolo LoRaWAN de manera estable.
Pantalla OLED incorporada
La pantalla OLED integrada se puede utilizar para mostrar información como el estado del sistema y los parámetros, lo que hace que sea conveniente para los usuarios utilizar directamente toda la placa de desarrollo para el diseño de sus propios productos.
USB tipo C
Las interfaces de fuente de alimentación, descarga de firmware y depuración adoptan una interfaz USB Tipo C más universal, lo que hace que el trabajo de desarrollo sea más conveniente.
Preguntas frecuentes
¿El dispositivo inalámbrico V3 es compatible con el código V2?
Si desea utilizar el nuevo procesador ESP32-S3 y el chip LoRa SX1262, es posible que deba utilizar nuevas bibliotecas que los admitan. Debe comprobar que las bibliotecas que está utilizando sean compatibles con estos nuevos componentes.
En lo que respecta a mi experiencia con el Wireless Stick Lite, la única biblioteca que tuve que cambiar al pasar de la V1 a la V3 fue la biblioteca LoRa. La biblioteca LoRa de Sandeep Mistry que usé anteriormente no funciona con el nuevo chip LoRa SX1262. Para que mi código funcionara con la V3, tuve que migrar a la biblioteca Heltec LoRaWan_APP. Esta fue una verdadera migración porque las dos bibliotecas no usan llamadas idénticas.
Firmware Meshtastick para Wireless Stick
¿Cómo puede ser útil LoRa en tus proyectos de domótica?
Documentos y recursos
- [Recurso] — Instalación de la biblioteca y el framework Heltec ESP32
- [Recurso] — Registros de actualización de hardware
- [Recurso] — Hoja de datos
- [Recurso] — Diagrama esquemático
- [Recurso] — Documento del manual del usuario
- [Recurso] — Servidor de prueba Heltec LoRaWAN basado en SnapEmu
Lista de embalaje
La lista de embalaje predeterminada sin seleccionar ningún accesorio es la siguiente:
| Artículo | Cantidad |
|---|---|
| Palo inalámbrico | x1 |
| Antena de varilla de pegamento | x1 |
| Conector de batería SH1.25×2 | x1 |
| Pegatina de mapa de pines | x1 |
| Compatible con Meshtatic | NO |
|---|---|
| Stick con GPS | NO |
| Banda LoRaWAN | AU915 |
| Banda LoRaWAN | US915 |
